31

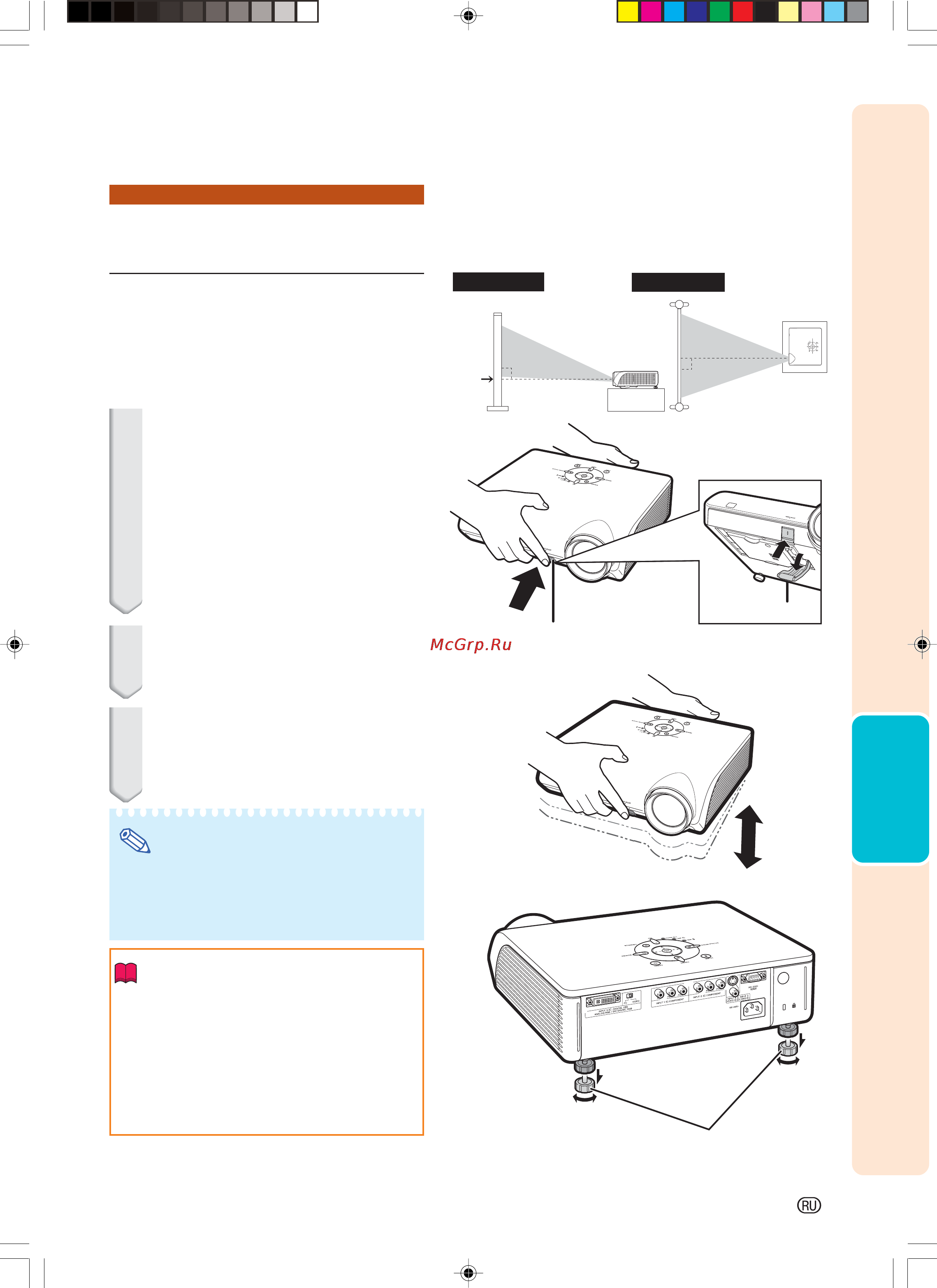

Основные операции
Использование
регулировочных ножек
Если экран расположен выше проектора,
наклонно или опора апарата не строго
горизонтальна, то положение аппарата
может быть отрегулировано ножками,
расположенными спереди и сзади на
проекторе. Установите проектор так, чтобы
он находился как можно перпендикулярнее к
плоскости экрана.
1 Приподнимите проектор,
нажимая на кнопку РЕГУЛИ
РОВКА ПО ВЫСОТЕ.
•Проектор регулируется в пределах
угла 12 градусов (6 позиций).
•При опускании проектора пере*
мещение передней ножки может
быть затруднено из*за шерохова*
тости поверхности. В этом случае
немного сдвиньте аппарат назад и
проведите регулировку.
2 После завершения регули
ровки освободите кнопку
РЕГУЛИРОВКА ПО ВЫСОТЕ.
3 Завершите точную настрой
ку высоты и наклона аппара
та вращением задней регу
лировочной ножки.
Примечание
•При регулировке положения изображения на
экране возможно его трапециевидное
искажение. В этом случае ознакомьтесь с
разделом “Коррекция трапециевидного
изображения” на стр.
32.
Информация
•Не нажимайте на кнопку РЕГУЛИРОВКА ПО
ВЫСОТЕ, если передняя регулировочная
ножка не является надежной опорой для
проектора.
•При подъеме и опускании проектора не
удерживайте его за объектив.
•При опускании проектора следите за тем,
чтобы пальцы не попали между регулировоч*
ной ножкой и корпусом проектора.
Вид сбоку
Центр
объек*
тива
Вид сверху
Передняя
регулир. ножка
Кнопка РЕГУЛИРОВКА
ПО ВЫСОТЕ
Задние регулировочные ножки
Untitled-21 16.12.2004, 21:2931
