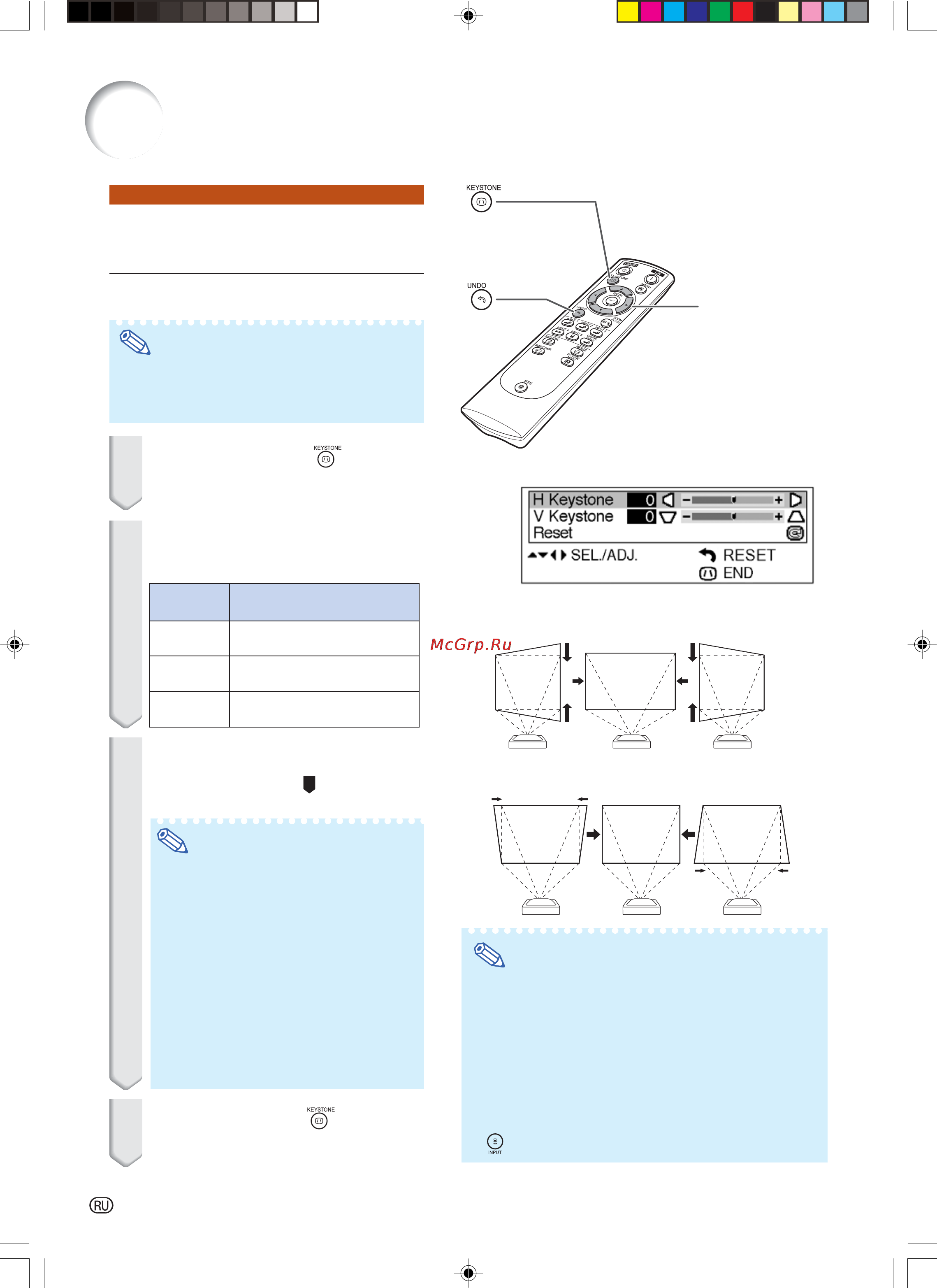

Проецирование изображения
Коррекция трапециевидного
изображения
Функция используется для исправления
трапециевидных искажений изображения.
Примечание
•При проецировании изображения под углом
оно приобретает форму трапеции. Функция
коррекции данного искажения носит
название Keystone Correction.
1 Нажмите кнопку пульта
ДУ для переключения в
режим Keystone Correction.
2 Нажмите / для выбора
“H Keystone” / “V Keystone”.
3 Нажмите или для пере
мещения метки
на нужную
установку.
Примечание
•На прямых линиях и краях
изображения при регулировке
трапециевидности могут наблюдаться
зубчики.
•
При одновременной регулировке
позиций “H Keystone” и “V Keystone”
величины регулируемых углов будут
уменьшаться.
•Величина коррекции “V Keystone”
будет очень мала при максимальной
коррекции позиции “H Keystone”.
•Коррекция трапециевидности будет
отменена при установке режима
изображения на “SMART STRETCH”
(см. стр. 35.)
4 Нажмите кнопку .
•Экран режима Keystone Correction
исчезнет с дисплея.
Описание
Регулирует установки
коррекции по горизонтали.
Регулирует установки
коррекции по вертикали.
Возвращает к установкам
по умолчанию.
Выбранная
позиция
H Keystone
V Keystone
Reset
▼
Экранный дисплей (режим Keystone Correction)
Êîððåêöèÿ òðàïåöèåâèäíîñòè ïî ãîðèçîíòàëè
Êîððåêöèÿ òðàïåöèåâèäíîñòè ïî âåðòèêàëè
Примечание
•При регулировке установки коррекции трапецие*
видного изображения, интервал положений
изображения изменяется в зависимости от типа
входного сигнала.
•Коррекция трапециевидного изображения не может
быть использована для экранного дисплея.
•При проведении коррекции трапециевидного
изображения разрешение на изображении может
немного ухудшиться.
•Возврат к установкам Keystone Correction по
умолчанию возможен также при нажатии на кнопку
проектора.
Кнопка
KEYSTONE
Кнопка
UNDO
Регулировочные
кнопки (///)
Untitled-21 16.12.2004, 21:2932
