Sharp XV-Z2000 [20/70] Проецирование зеркального изображения
![Sharp XV-Z2000 [20/70] Проецирование зеркального изображения](/views2/1056014/page20/bg14.png)
18
Установка проектора

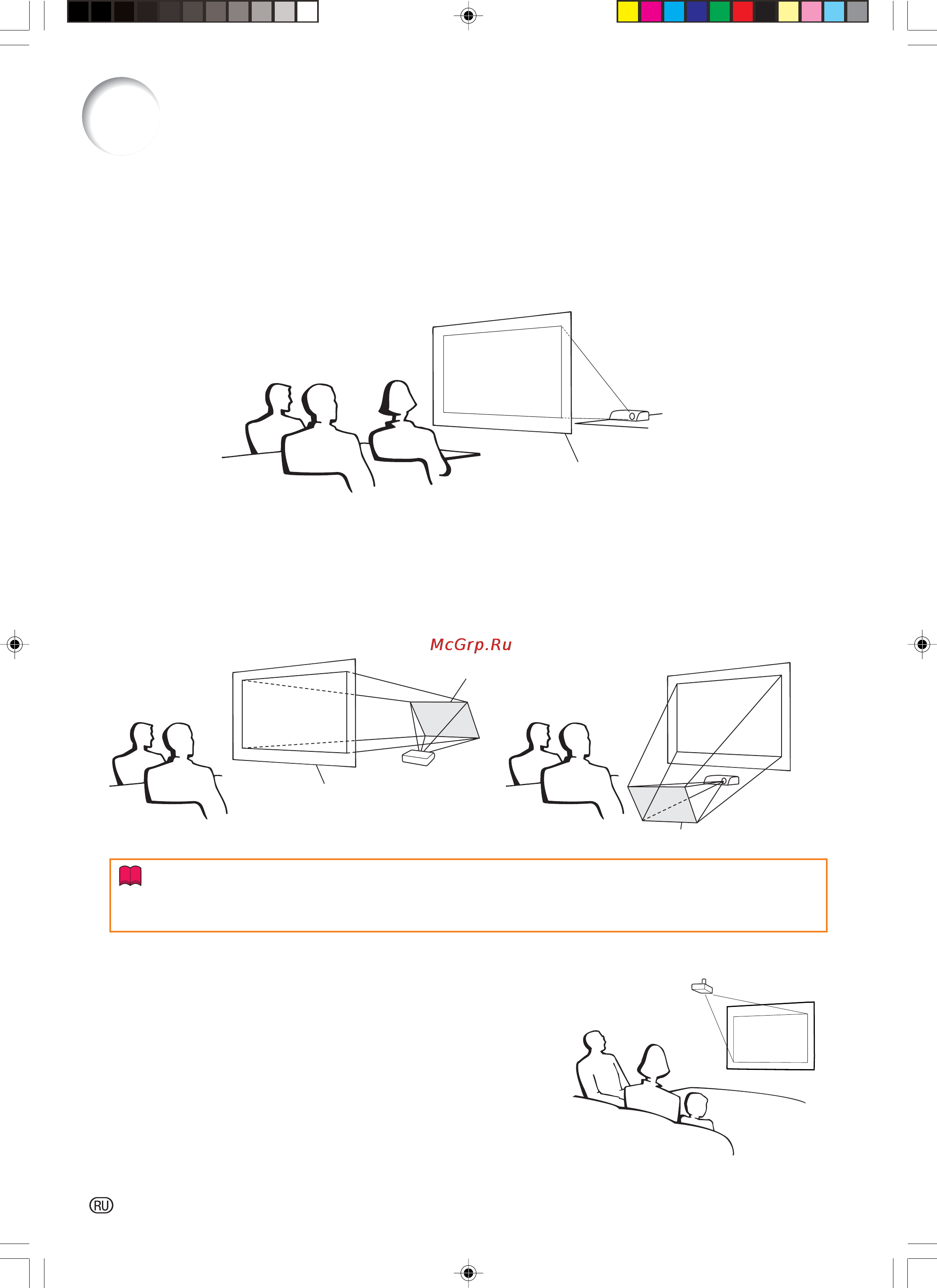

Проецирование зеркального изображения
Проецирование изза экрана
■ Разместите полупрозрачный экран между проектором и зрителями.
■ Выберите установку “Rear” (“Сзади”) в меню “PRJ Mode” (“Режим проецирования”) для того,
чтобы получить прямое изображение (см. стр 52.)
Проецирование при помощи зеркала
■ Разместите зеркало (обычное плоское) перед объективом.
■ При размещении полупрозрачного экрана между зеркалом и зрителями установите «Front»
(«Спереди») в меню «PRJ Mode» («Режим проецирования») (см. стр. 52.)
■ Если зеркало установлено со стороны зрителей, установите «Rear» («Сзади») в меню «PRJ Mode»
(«Режим проецирования») (см. стр. 52.)
Информация
• При использовании зеркала расположите проектор и экран так, чтобы пучок света не попадал в
глаза зрителям.
Установка проектора под потолком
■ Для данного типа установки рекомендуется использовать
специальную монтажную скобу Sharp.
■ Перед началом установки свяжитесь с ближайшим
дилером, имеющим полномочия от фирмы Sharp, для
получения нужного монтажного приспособления
(приобретаемого отдельно) (монтируемая под потолком
скоба AN<TK201, трубка удлинителя AN<TK202 и адаптеры
AN<60KT для AN<TK202 or AN<TK201).
■ Для того, чтобы перевернуть изображение, установите
“Ceiling + Front” (“Потолок + Спереди”) в меню “PRJ Mode”
(“Режим проецирования”). Об использовании функции см.
стр. 52.
Полупрозрачный экран
Зрители
Установите на
“Front”
Зрители
Полупрозрачный экран
Зеркало
Установите на
“Rear”
Зрители
Зеркало
