36

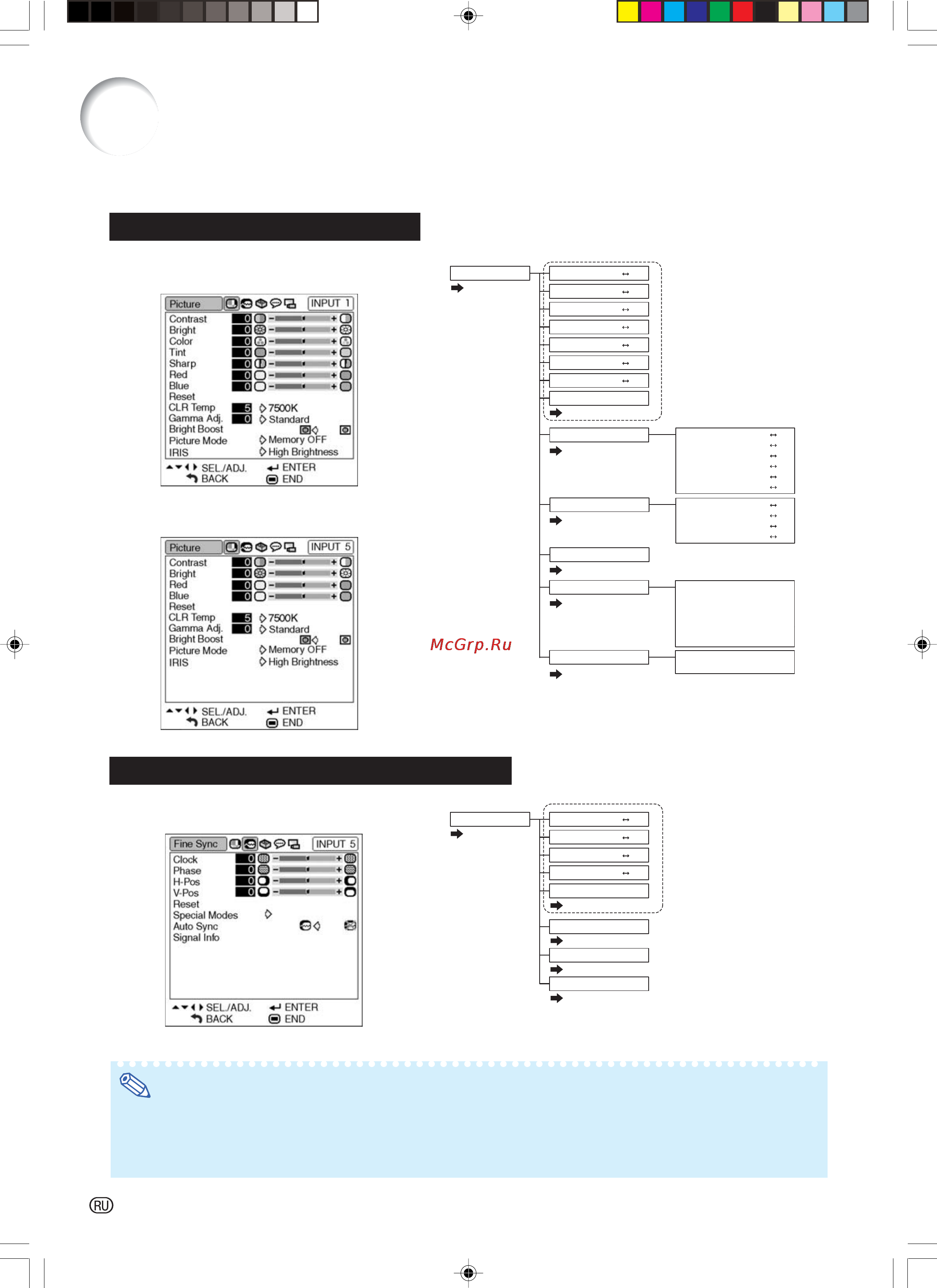

Позиции меню
Ниже показаны позиции, которые могут быть установлены в проекторе.
Примечание
•Позиция “Tint” не может быть использована с PAL, SECAM, PALM, PALN или PAL60.
•“Color”, “Tint”, “Sharp”, “Clock”, “Phase”, “HPos”, “VPos” и “Auto Sync” не могут быть
использованы в режиме DIGITAL.
•Меню “Fine Sync” не выводится на дисплей в режимах INPUT 3 и INPUT 4.
Меню “Picture” (“Изображение”)
Меню “Fine Sync” (“Точная синхронизация”)
Пример: Экран для режима
INPUT 1
Пример: Экран для режима
INPUT 5 (RGB)
Пример: Экран для режима
INPUT 5 (RGB)
+3030
+3030
+3030
+3030
+3030
+3030
Tint
Color
Sharp
Bright
+3030
Contrast
Red
Blue
Reset
IRIS
High Brightness
High Contrast
5500K
6500K
7500K
8500K
9300K
10500K
Главное меню Вспомогательное меню
CLR Temp
Стр. 42
Стр. 42
Стр. 42
Стр. 43
Стр. 43
Стр. 44
Стр. 44
*1
*1
*1
*1: Позиции при выборе входов INPUT 1, 2, 3, 4 или при поступлении
компонентного сигнала че
р
ез INPUT 5
Standard
Cinema 1
Cinema 2
Cinema 3
Gamma Adj.
Bright Boost [ON/OFF]
Picture Mode
Memory 1
Memory 2
Memory 3
Memory 4
Memory 5
Memory OFF
100
33
33
33
33
100
100
100
100
100
Fine Sync
+1515
+3030
+3030
+3030
Clock
Phase
HPos
VPos
Reset
Signal Info
Special Modes
Главное меню
Auto Sync [ON/OFF]
Стр. 45
Стр. 45
Стр. 45
Стр. 46
Стр. 46
*2
*2
*2
*2: Позиция при поступлении сигнала RGB через вход INPUT 5
Untitled-22 16.12.2004, 21:3036
