14
Быстрый старт
➜
Стр. 16
➜ Стр. 21&28
➜
Стр. 28

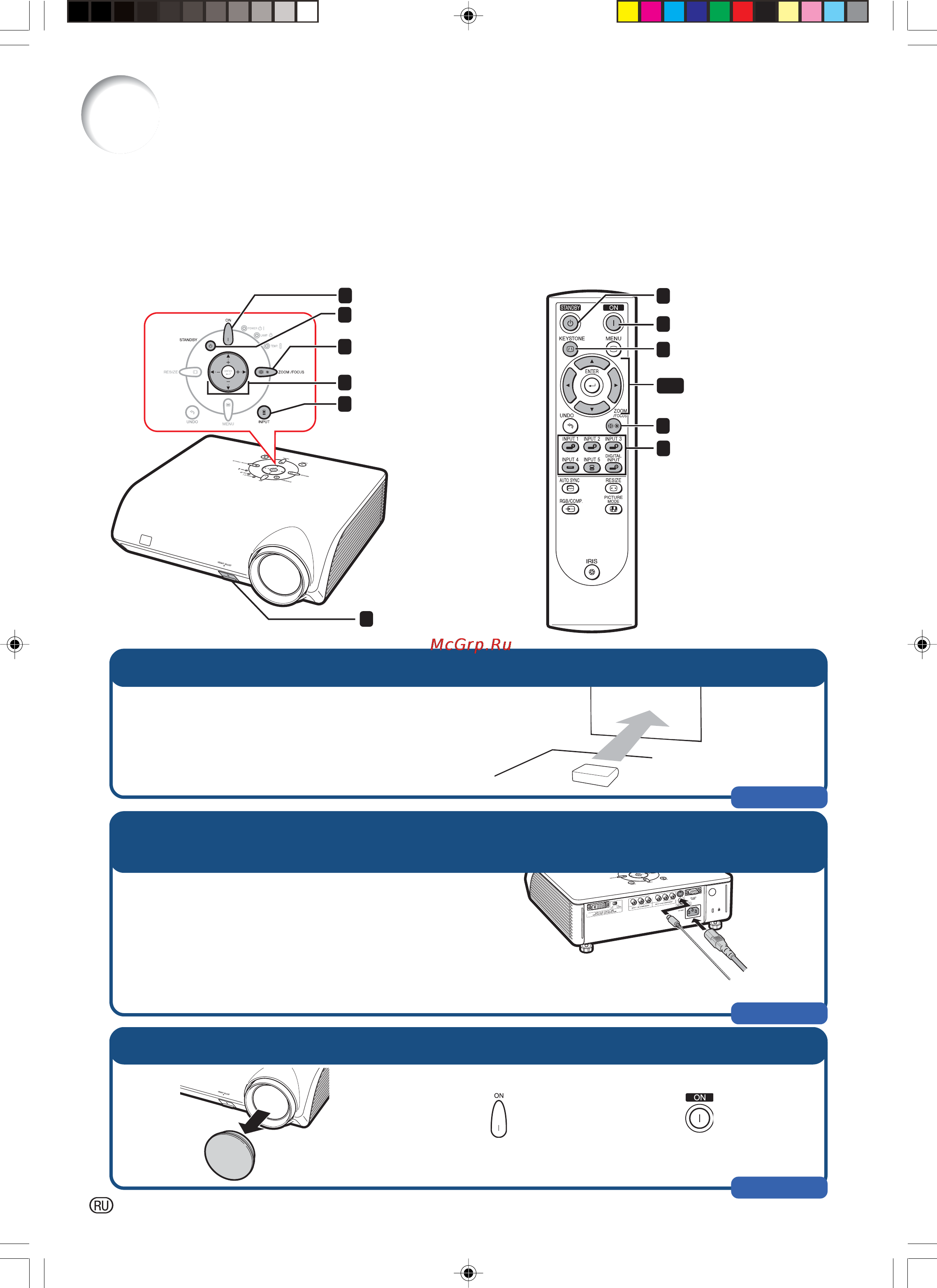

На пульте ДУНа проекторе
В этом разделе описана основная операция работы с аппаратом. Подробнее смотрите на страницах,
указанных для каждого из отдельных этапов операции.
Установка и проецирование изображения
Ниже подключение проектора к видеооборудованию через разъем Svideo объясняется на
практическом примере.
3.Снимите защитный колпачок и включите проектор
Покдлючите аудиовыход видеоустройства к входу аудиооборудования
при помощи аудиокабеля.
3 Кнопка ON
8 Кнопка STANDBY
4 Кнопка INPUT
6 Кнопка ZOOM/FOCUS
6
Регулировочные кнопки
(
///
)
6 Кнопка РЕГУЛИРОВКА
ПО ВЫСОТЕ
8 Кнопка STANDBY
3 Кнопка ON
7 Кнопка KEYSTONE
6, 7
Регулировочные кнопки
(
///
)
6 Кнопка ZOOM/FOCUS
4 Кнопки INPUT,
кнопка DIGITAL INPUT
1.Разместите проектор перед экраном
2.Подключите проектор к видеоустройству и затем шнур питания
подключите к гнезду AC проектора
Untitled-18 16.12.2004, 21:2714
