Sharp XV-Z2000 [29/70] Управление проектором с компьютера
![Sharp XV-Z2000 [29/70] Управление проектором с компьютера](/views2/1056014/page29/bg1d.png)
27
Подключения
Управление проектором с компьютера
При подключении разъема проектора RS%232C к компьютеру компьютер может быть использован для
управления проектором и проверки его состояния.

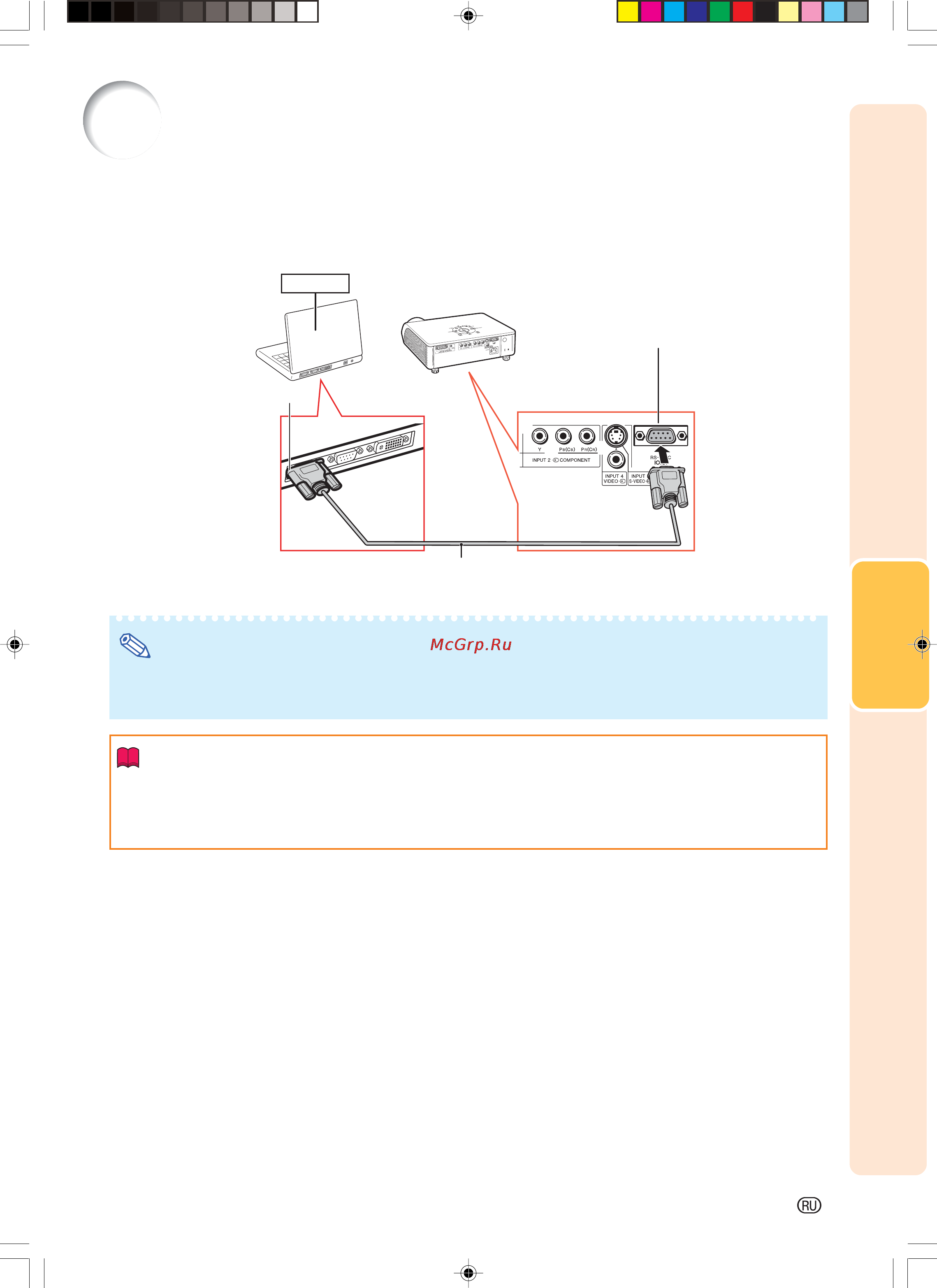

Подключение к компьютеру при помощи кабеля последовательного соединения RS232C
Примечание
•Если для разъема компьютера неправильно произведена установка, функция RS%232C может
не активизироваться. Подробнее смотрите в руководстве по эксплуатации компьютера.
•Подробнее смотрите в разделе “RS232C: Спецификации команды” на стр. 60.
Информация
•Подключайте кабель RS%232C только к порту RS%232C компьютера. При подключении к любому
другому разъему возможна поломка компьютера или проектора.
•Не подключайте кабель RS%232C к компьютеру и не отключайте его при включенном компьютере.
Это может привести к поломке компьютера.
2
1
Разъем RS%232
C
Кабель управления, последовательного подключения RS%232C
(
пе
р
ек
р
естного типа, п
р
иоб
р
етается отдельно
)
Разъем RS%232C
Компьютер
Untitled-20 16.12.2004, 21:2927
