Введение

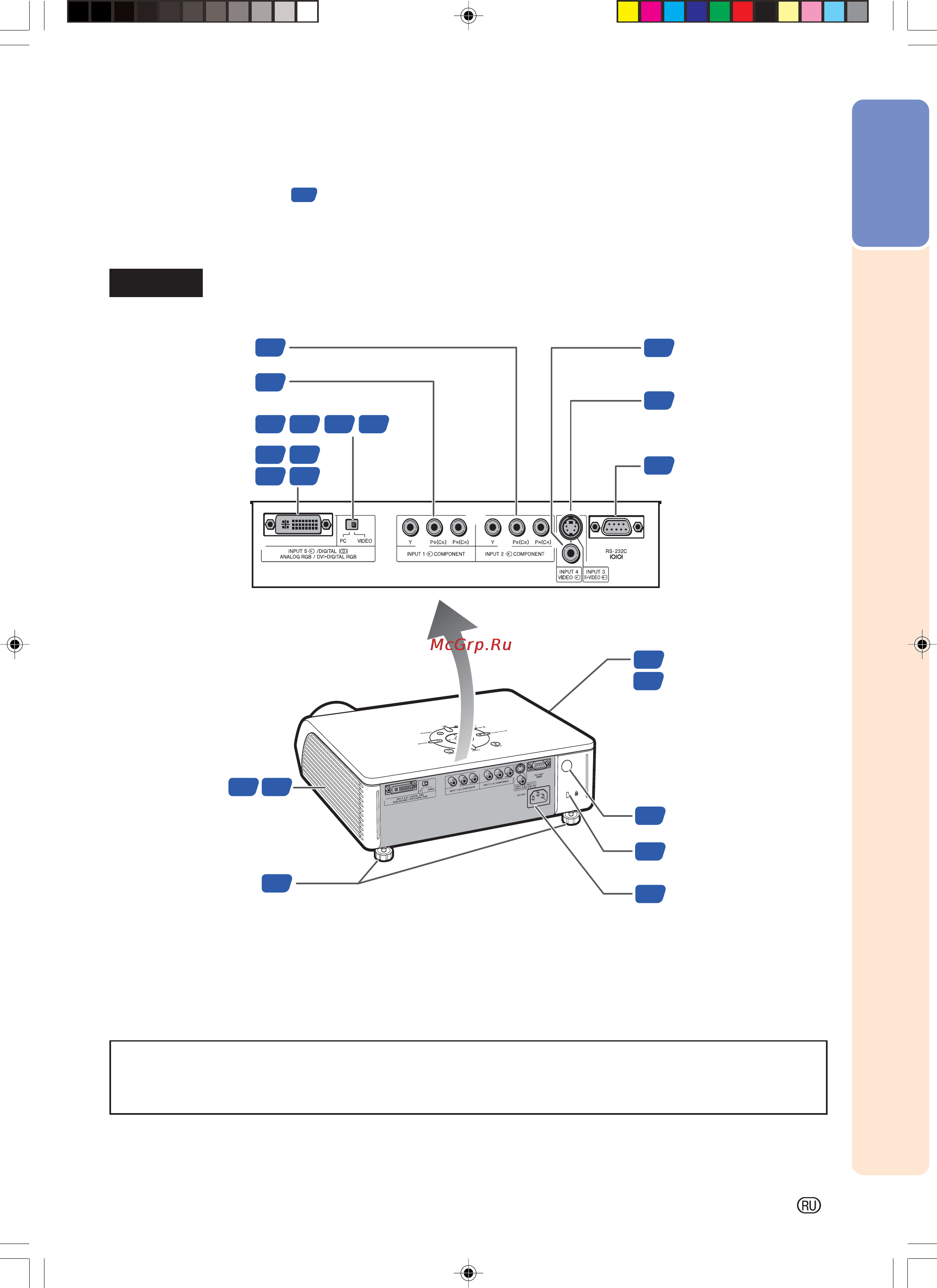

Проектор (вид сзади)
Использование защитной системы Kensington Lock
• У проектора имеется встроенный коннектор Kensington Security Standard для использования с системой
Kensington MicroSaver Security System. Ознакомьтесь с информацией, прилагаемой к системе, для
обеспечения безопасности проектора.
Числа внутри таблички указывают номера страниц руководства, на которых приводится
описание данного органа управления или данной функции.
Разъемы См. раздел «Разъемы INPUT (ВХОД) и подключаемое основное
оборудование» на стр.19.
13
Датчик пульта ДУ
28
Гнездо подключения
шнура питания
Для подключения шнура
питания из комплекта
поставки.
11
Разъем подключения защиты
Kensington Security Standard
31
537
Rear adjustment feet
Intake vent
Выводное вентиляционное
отверстие
Скорость вращения
охлаждающего вентилятора
может изменяться во время
работы в зависимости от
температуры внутри аппарата.
Это не является признаком
неисправности аппарата.
53
7
21
Разъем INPUT 2
Для компонентных сигналов.
Переключатель типа
цифрового входа
22
Разъем INPUT5/
DIGITAL
21
22 23
23
25
26
25 26
РазъемINPUT 1
Для компонентных сигналов.
24
Разъем INPUT 4
Для подключения
видеооборудования.
24
Разъем INPUT 3
Для подключения
видеооборудования с
разъемом S=video.
27
РазъемRS232C
Для управления
проектором при
помощи компьютера.
Untitled-18 16.12.2004, 21:2711
