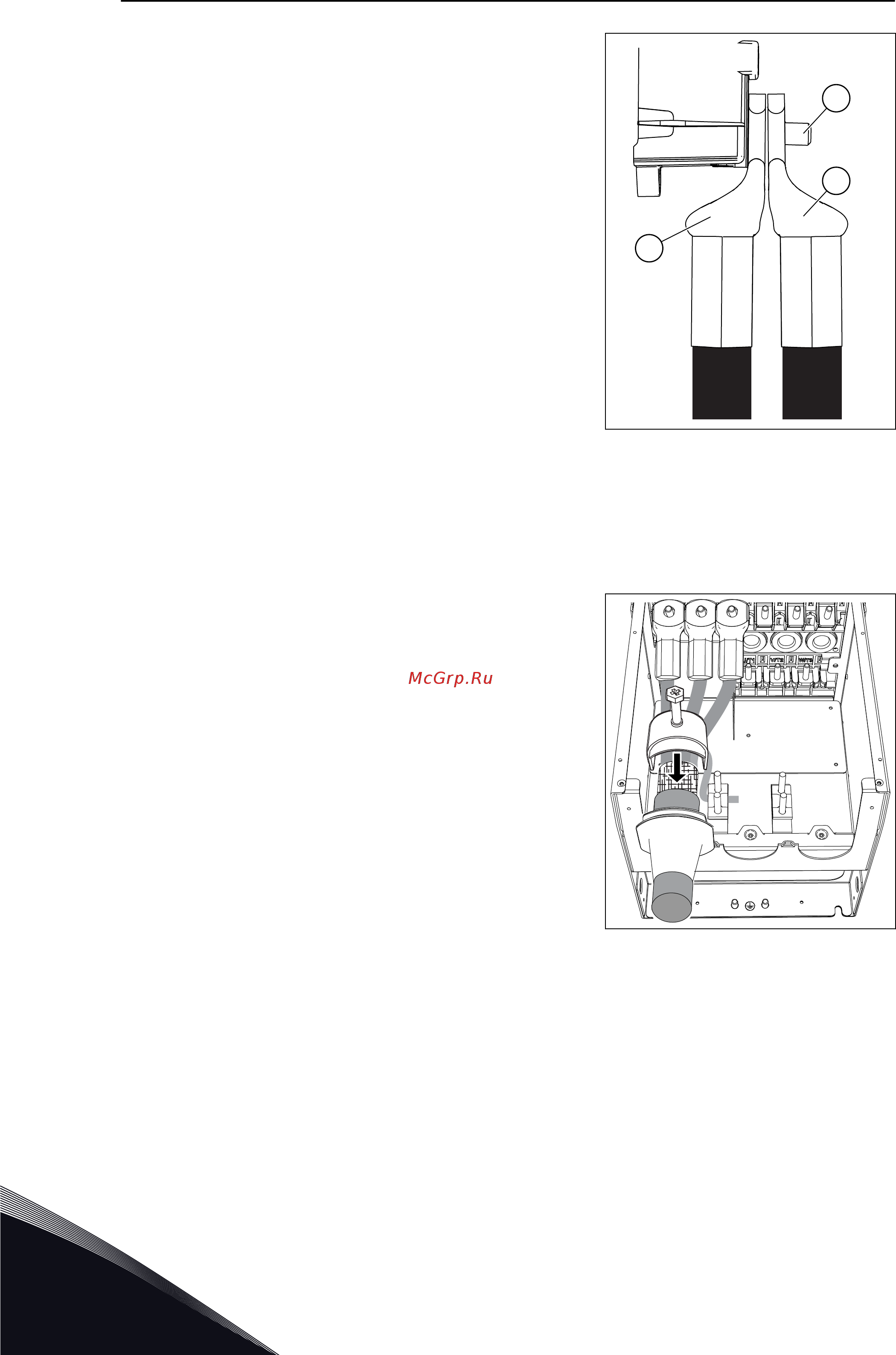

12 Если в одном разъеме используется несколько
кабелей, следите за тем, чтобы кабельные
наконечники располагались друг над другом.
A
C
B
A. Первый кабельный
наконечник
B. Второй кабельный
наконечник
C. Соединитель
13 Зачистите экраны всех трех кабелей, чтобы
обеспечить их соединение по всей окружности
(360 градусов) с зажимом заземления экрана
кабеля.
14 Установите на место защитный экран ЭМС. Для
приводов типоразмера MR9 установите
уплотнительную крышку.
VACON · 70 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
