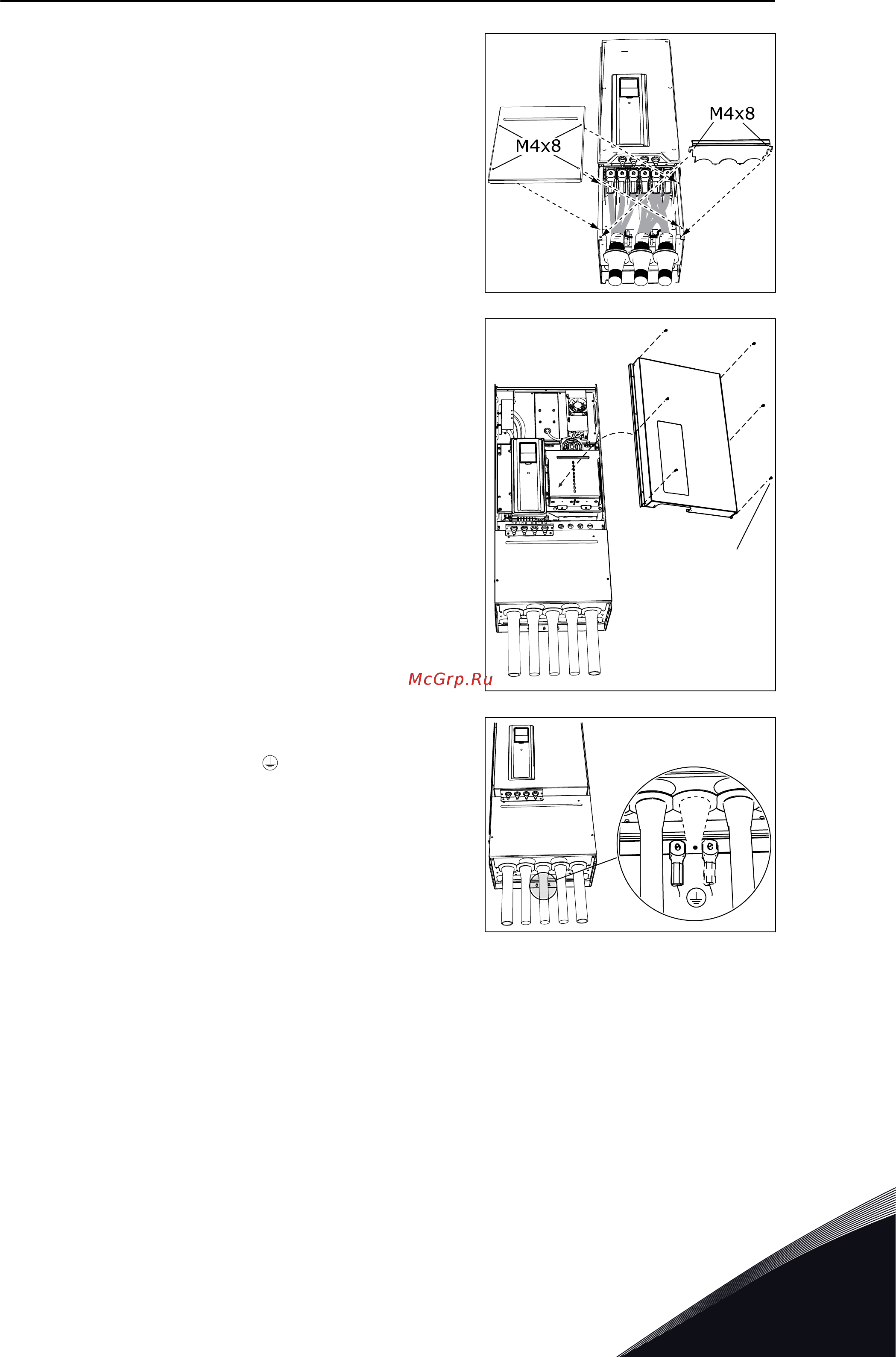

15 Установите пластину для ввода кабелей, а затем
крышку кабельного отсека.
16 Для приводов типоразмера MR9 установите
крышку привода (кроме случаев, когда нужно
сначала подключить цепи управления).
M4x10
17 Убедитесь в том, что провод заземления
подключен к двигателю и клеммам,
обозначенным символом
.
a)
Для обеспечения соответствия требованиям
стандарта EN 61800-5-1 следуйте
инструкциям, указанным в главе 2.4
Заземление и защита от замыкания на землю.
b)
Подключите защитный проводник к 1 из
винтовых клемм, используя кабельный
наконечник и винт M8.
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 71
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
