16
tartsa tisztán. A két kézzel megfogott elektromos kéziszerszám
biztonságosabb.
• Magasra felemelt elektromos kéziszerszámmal végzett
munkához vegyen fel terpeszállásban stabil, biztos testhelyzetet,
és győződjön meg arról, hogy a munkavégzés helye alatt nem
tartózkodik senki.
• Kerülje el a forgó részek érintését. Az elektromos kéziszerszám
forgó alkatrészeinek, különösen betétszerszámának érintése
sérüléseket okozhat.
• Az elektromos kéziszerszám letétele előtt meg kell várni, míg
teljesen leáll. A befogott szerszám megakadhat, ez a szerszám fölötti
uralom elvesztését vonhatja maga után.
• Tilos a működő elektromos kéziszerszámot magára vagy más
emberre irányítani.
• A szerszám használata közben használjon por ellen védő álarcot,
hogy védje a légutakat a keletkező por ellen.
FIGYELEM! A szerszám beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és kiegészítő védőfelszerelések alkalmazása mellett is
mindig fennmarad a munkavégzés közben bekövetkező balesetek
minimális veszélye.

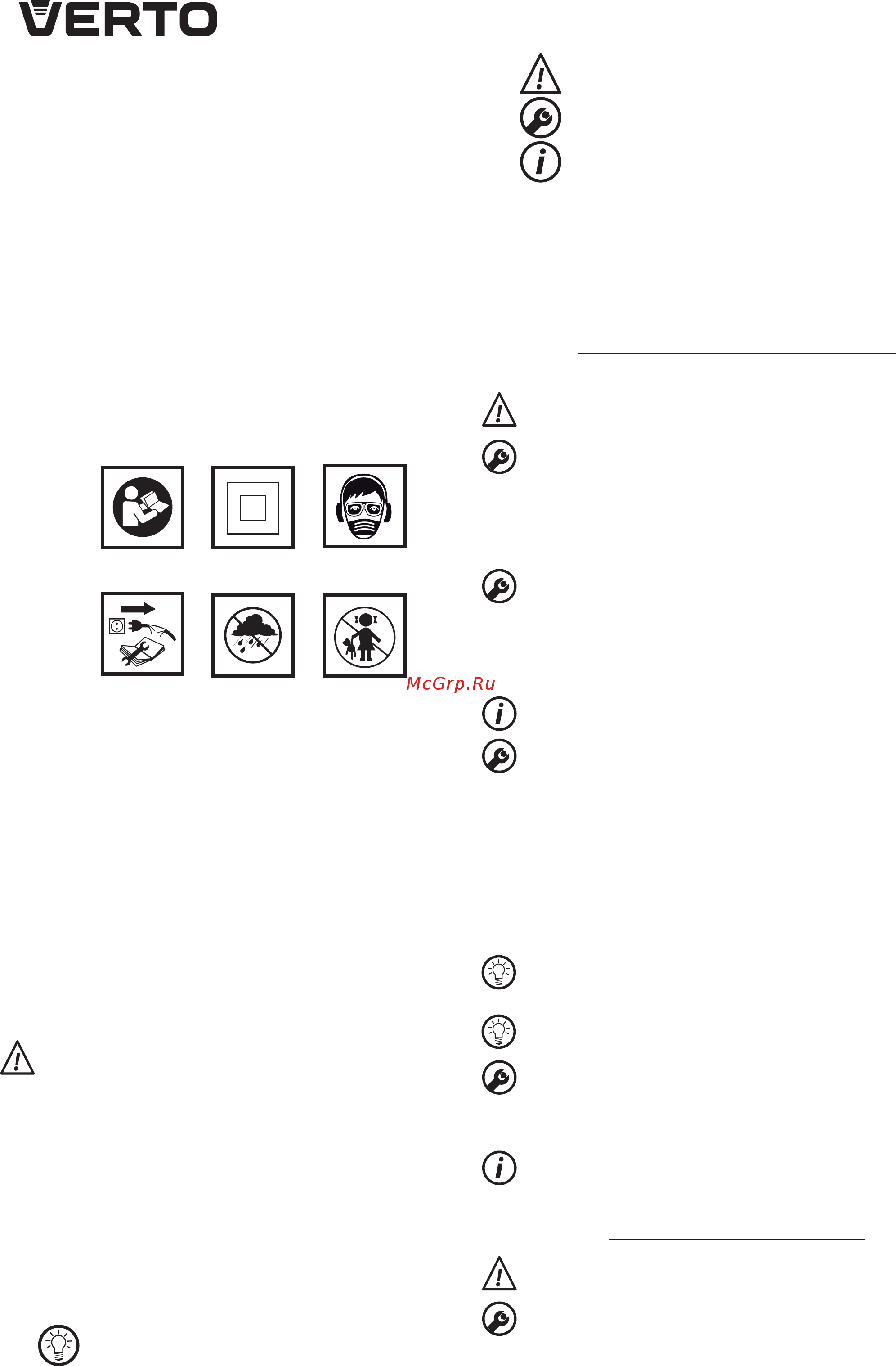

Az alkalmazott jelzések magyarázata.
12
56
3
4
1. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat.
2. II. oszt. szigetelésű szerszám.
3. Alkalmazza az egyéni védőeszközöket (zárt védőszemüveget,
hallásvédő eszközt, porvédő álarcot)!
4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból.
5. Csapadéktól védendő.
6. Gyerekek elől elzárandó.
FELÉPÍTÉS, RENDELTETÉS
A fúrókalapács II. szigetelési osztályba sorolt elektromos kézi szerszám.
A berendezés meghajtását egyfázisú, kommutátoros elektromotor
végzi, amely forgási sebességének csökkentéséről fogaskerék-
áttétel gondoskodik. A fúrókalapács használható fúró vagy ütvefúró
üzemmódban lyukak fúrására, ill. csatornák vésésére. Felhasználási
területe kiterjed az építési, felújítási és asztalosipari munkákra, valamint
az önállóan végzett otthoni barkácsolás során a legkülönfélébb
tevékenységekre.
Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra
alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alkalmazott számozás a külön oldalakon található, a szerszámok
részelemeit bemutató ábrák jelöléseit követi.
1. SDS-PLUS tokmány
2. Rögzítőgyűrű
3. Az indító kapcsoló reteszelő gombja
4. Indító kapcsoló
5. Üzemmódváltó kapcsoló
6. Pótmarkolat
7. Fúrásmélység-határoló
8. A fúrásmélység-határolót rögzítő szárnyasanya
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
1. Fúrószárak - 3 db
2. Fúrásmélység-határoló - 1 db
3. Pótmarkolat - 1 db
4. Tokmány + tokmánykulcs - 1 db
5. Tokmányadapter - 1 db
6. Hordtáska - 1 db
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
A PÓTMARKOLAT BESZERELÉSE
A fúrókalapáccsal végzett munka biztonságossága érdekében
minden esetben használja a (6) pótmarkolatot. A pótmarkolat
bármely állásban rögzíthető.
• Lazítsa meg a (6) pótmarkolatot rögzítő forgatógombot, azt balra
forgatva.
• Csúsztassa a pótmarkolatot a fúrókalapács nyakrészére.
• Fordítsa a legmegfelelőbb helyzetbe.
• Húzza meg a rögzítő forgatógombot, jobbra fordítva, a pótmarkolat
rögzítéséhez.
FÚRÁSMÉLYSÉG-HATÁROLÓ FELSZERELÉSE
A (7) fúrásmélység-határoló a fúrószár anyagba süllyesztése
mélységének beállítására szolgál.
• Lazítsa meg a (6) pótmarkolatot rögzítő (8) szárnyasanyát.
• A (7) határolórudat tolja be a pótmarkolat nyílásába.
• Állítsa be a kívánt furatmélységet.
• Húzza meg a (8) szárnyasanyát.
SZERSZÁMCSERE
A fúrókalapács SDS-PLUS rendszerű szerszámok befogására alkalmas. A
művelet megkezdése előtt tisztítsa meg a fúrókalapácsot és a befogandó
szerszámot. Vékonyan kenje be kenőzsírral a befogandó szerszám szárát.
Áramtalanítsa a szerszámot.
A fúrókalapács tokmánya CLIC befogású, azaz nem kell visszahúzni a (2)
rögzítőgyűrűt a szerszám befogásakor.
• Támassza a fúrókalapácsot stabil felszínre.
• A befogandó szerszám szárát tolja ütközésig az (1) tokmányba (a
befogandó szerszámot szükség esetén forgassa el, míg megfelelő lesz
a helyzete) (A. rajz).
• A befogandó szerszám rögzítése megfelelő, ha a tokmány
rögzítőgyűrűjének hátrahúzása nélkül nem lehet kihúzni.
• Ha a (2) rögzítőgyűrű nem tér vissza eredeti helyzetébe, húzza ki a
befogandó szerszámot, és ismételje meg az egész műveletet elölről.
A fúrókalapács működési hatékonyságának optimumát csak éles,
sérülésmentes szerszámok használata biztosítja.
A BEFOGOTT SZERSZÁMOK ELTÁVOLÍTÁSA
A munka befejezésekor a szerszám igen forró lehet. Kerülje
közvetlen érintését, használjon megfelelő védőkesztyűt. A befogott
szerszámot eltávolítása után tisztítsa meg.
Áramtalanítsa a szerszámot.
• Húzza hátra és tartsa meg a (2) rögzítőgyűrűt.
• Másik kézzel húzza ki a befogott szerszámot.
TÚLTERHELÉSVÉDŐ TENGELYKAPCSOLÓ
A fúrókalapács belső beállítású túlterhelésvédő tengelykapcsolóval
felszerelt. A meghajtótengely (orsó) leáll, ha a befogott szerszám
beszorul, ellenkező esetben ez a szerszám túlterheléséhez vezetne.
MUNKAVÉGZÉS / BEÁLLÍTÁSOK
A BE- ÉS KIKAPCSOLÁS
A hálózati feszültség egyezzen meg a fúrókalapács gyári
adattábláján feltüntetett feszültséggel.
Bekapcsolás - nyomja meg és tartsa benyomva a (4) indítókapcsolót
(B. rajz).
Kikapcsolás -engedje fel a (4) indító kapcsolót.
Az indító kapcsoló reteszelése (folyamatos üzem)
