Verto 50G365 [5/52] Instrukcja oryginalna obsługi

INSTRUKCJA ORYGINALNA (OBSŁUGI)

MŁOTOWIERTARKA

50G365

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

OSTRZEŻENIA DOTYCZĄCE PRACY MŁOTOWIERTARKĄ

Uwaga:

Przed przystąpieniem do czynności związanych z regulacją, obsługą

(wymiana wiertła) lub naprawą należy wyjąć wtyczkę przewodu

zasilającego z gniazda sieciowego.

• Należy stosować środki ochrony słuchu podczas pracy. Narażenie

na hałas może spowodować utratę słuchu.

• Elektronarzędzie używać wraz z dodatkowymi uchwytami

dostarczonymi do elektronarzędzia. Utrata kontroli może

spowodować obrażenia operatora.

• Podczas wykonywania prac, w trakcie których narzędzie może

natrać na ukryte przewody elektryczne, elektronarzędzie należy

trzymać wyłącznie za izolowane uchwyty. Kontakt z przewodem

elektrycznym może doprowadzić do przeniesienia napięcia na

metalowe elementy elektronarzędzia i spowodować porażenie

prądem.

• Należy używać odpowiednie przyrządy w celu lokalizacji ukrytych

przewodów zasilających. Kontakt z przewodami znajdującymi

się pod napięciem może doprowadzić do powstania pożaru lub

porażenia elektrycznego. Uszkodzenie przewodu gazowego może

doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego

może spowodować porażenie elektryczne a także spowodować duże

szkody materialne.

• Przed podłączeniem elektronarzędzia ,każdorazowo sprawdzać

przewód zasilający, w razie stwierdzenia uszkodzenia zlecić

wymianę w uprawnionym warsztacie.

• Elektronarzędzie w czasie pracy zawsze trzymać w obydwu

dłoniach przy zachowaniu stabilnej pozycji pracy. Utrzymywać

uchwyty w czystości. Elektronarzędzie trzymane oburącz jest

bezpieczniejsze.

• W czasie posługiwania się elektronarzędziem trzymanym w górze

należy pewnie rozstawić stopy i upewnić się czy na dole nie ma

osób postronnych.

• Należy unikać dotykania obracających się elementów. Dotykanie

wirujących części elektronarzędzia , w szczególności osprzętu, może

prowadzić do obrażeń ciała.

• Przed odłożeniem elektronarzędzia, należy odczekać, aż się

zatrzyma. Narzędzie robocze może się zablokować i doprowadzić do

utraty kontroli nad elektronarzędziem.

• Nie wolno kierować pracującego elektronarzędzia ku innym

osobom ani ku sobie.

• W czasie pracy ,używać maski przeciwpyłowej , w celu

zabezpieczenia dróg oddechowych.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia,

stosowania środków zabezpieczających i dodatkowych środków

ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów

podczas pracy.

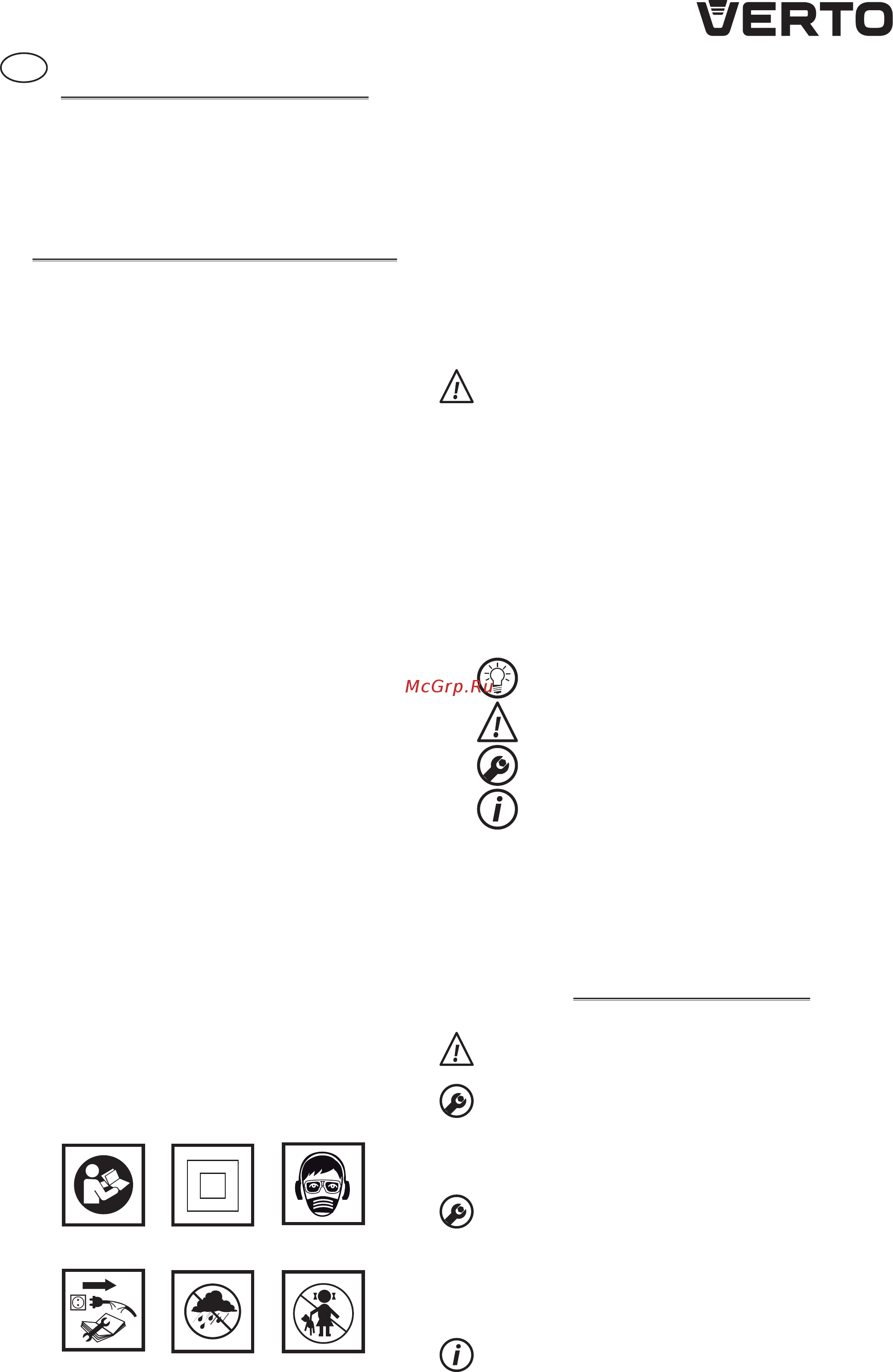

Objaśnienie zastosowanych piktogramów.

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych.

2. Urządzenie z izolacją klasy drugiej.

3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu, maskę przeciwpyłową)

4. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych.

5. Chronić przed deszczem.

6. Nie dopuszczać dzieci do urządzenia.

BUDOWA I PRZEZNACZENIE

Młotowiertarka jest ręcznym elektronarzędziem z izolacją II klasy.

Urządzenie jest napędzane jednofazowym silnikiem komutatorowym,

którego prędkość obrotowa jest redukowana za pośrednictwem

przekładni zębatej. Młotowiertarka może być używana do wiercenia

otworów w trybie pracy z udarem lub bez udaru. Obszary ich

użytkowania to wykonawstwo prac remontowo - budowlanych,

stolarskich oraz wszelkich prac z zakresu samodzielnej działalności

amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego

przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graﬁcznych niniejszej instrukcji.

1. Uchwyt SDS-Plus

2. Tuleja mocująca

3. Przycisk blokady włącznika

4. Włącznik

5. Przełącznik trybu pracy

6. Rękojeść dodatkowa

7. Listwa ogranicznika głębokości wiercenia

8. Nakrętka motylkowa mocowania listwy ogranicznika

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Wiertła - 3 szt

2. Listwa ogranicznika głębokości - 1 szt

3. Rękojeść dodatkowa - 1 szt

4. Uchwyt wiertarski + kluczyk - 1 szt

5. Adapter do uchwytu - 1 szt

6. Walizka transportowa - 1 szt

PRZYGOTOWANIE DO PRACY

INSTALOWANIE RĘKOJEŚCI DODATKOWEJ

Ze względów bezpieczeństwa przy posługiwaniu się młotowiertarką

zawsze należy stosować rękojeść dodatkową (6), która może być

zamocowana w dowolnym położeniu.

• Poluzować pokrętło blokujące kołnierz rękojeści (6), pokręcając je w

lewo.

• Nasunąć kołnierz rękojeści na walcową część obudowy młotowiertarki.

• Obrócić do najbardziej dogodnego położenia.

• Dokręcić pokrętło blokujące w prawo celem zamocowania rękojeści.

INSTALOWANIE LISTWY OGRANICZNIKA GŁĘBOKOŚCI WIERCENIA

Ogranicznik (7) służy do ustalenia głębokości zagłębienia wiertła w

materiał.

• Poluzować nakrętkę motylkową (8) na kołnierzu rękojeści dodatkowej

(6).

• Wsunąć listwę ogranicznika (7) w otwór w kołnierzu rękojeści.

• Ustawić pożądaną głębokość wiercenia.

• Dokręcić nakrętkę motylkową (8).

MONTAŻ I WYMIANA NARZĘDZI ROBOCZYCH

Młotowiertarka jest przystosowana do pracy z narzędziami roboczymi

posiadającymi chwyty typu SDS-Plus. Przed rozpoczęciem pracy

Verto 50G365 [5/52] Instrukcja oryginalna obsługi
