Verto 50G365 [23/52] Darbas ir nustatymai

• Atsistokite stabiliai, kai dirbdami su perforatoriumi laikote jį

iškėlę, ir įsitikinkite, kad apačioje nėra pašalinių asmenų.

• Draudžiama liesti besisukančius elementus. Prisilietimas prie

besisukančių elektros įrankio elementų, ypač prie darbinių priedų, gali

būti kūno sužalojimo priežastimi.

• Prieš padedant elektros įrankį, būtina palaukti, kol jis sustos.

Darbinis įrankis gali užsiblokuoti, dėl ko galima nesuvaldyti

perforatoriaus.

• Draudžiama nukreipti veikiantį elektros įrankį į save arba į kitus

žmones.

• Darbo metu būtina naudoti respiratorių, kuris apsaugos

kvėpavimo takus.

DĖMESIO! Įrankis skirtas vidaus darbams.

Nepaisant to, kad gaminant įrankį jo konstrukcijoje įtaisyti

apsaugos elementai ir papildomos apsaugos priemonės, darbo

metu, išlieka pavojus susižaloti.

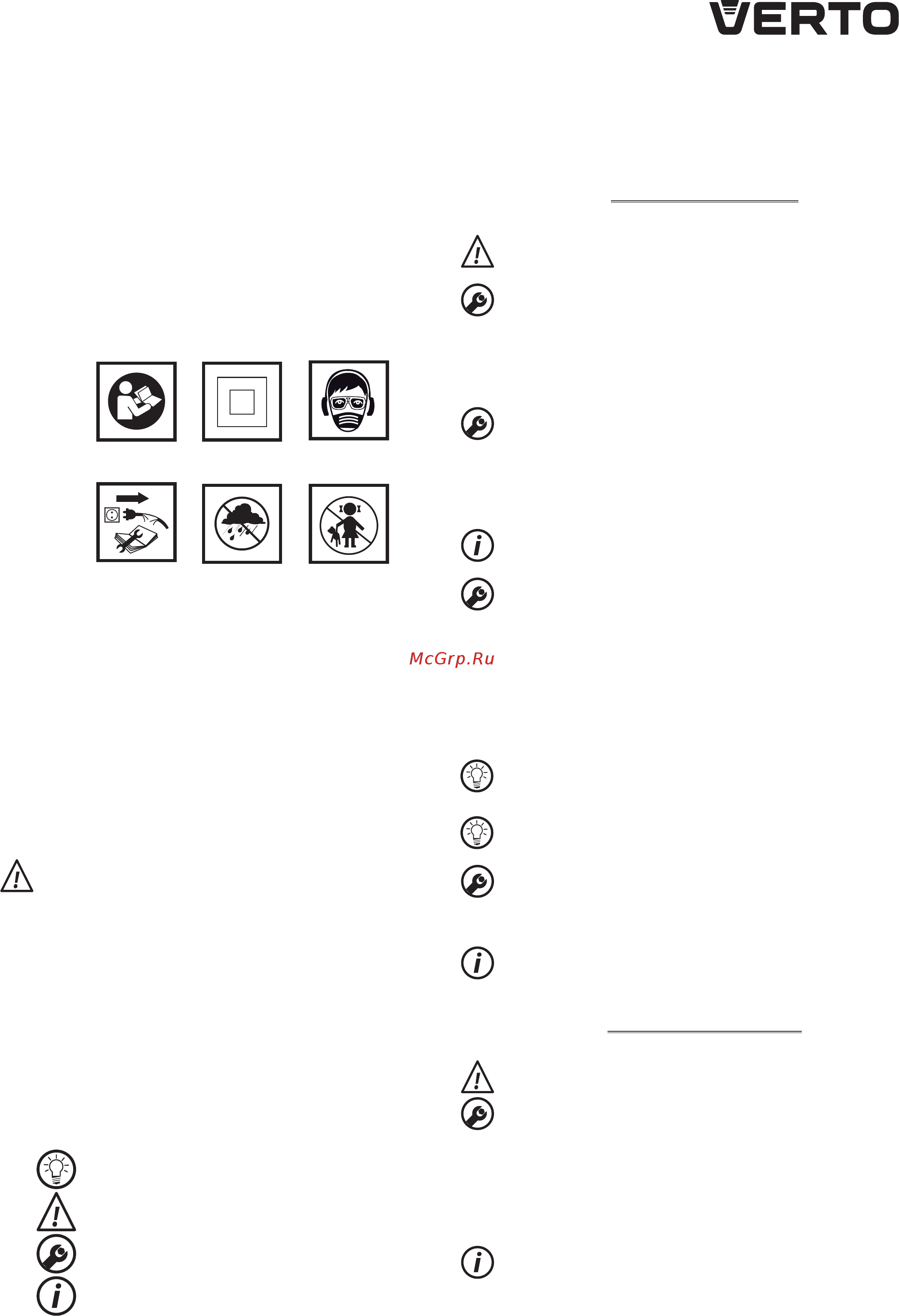

Panaudotų granių ženklų aprašymas.

1. Perskaitykite eksploatavimo instrukciją, laikykitės joje aprašytų

nurodymų bei saugumo taisyklių.

2. Antros klasės įrankis su izoliacija.

3. Naudokite apsaugos priemones (apsauginius akinius, ausines,

respiratorių).

4. Prieš pradėdami bet kokius priežiūros arba remonto darbus

ištraukite elektros laido kištuką iš elektros lizdo.

5. Saugoti nuo lietaus.

6. Įrankiu negali naudotis vaikai.

KONSTRUKCIJA IR PASKIRTIS

Perforatorius yra elektrinis rankinis įrankis, turintis II izoliacijos klasę.

Šis įrankis varomas vienfaziu varikliu, kurio galia redukuojama veikiant

krumplinei pavarai ir dantračiui. Perforatorius skirtas ertmių gręžimui

pasirenkant gręžimo ar gręžimo su kalimu rėžimus. Šie įrankiai

dažniausiai naudojami atliekant remonto, statybos, staliaus bei kitus

mėgėjiškus darbus (meistravimo darbus).

Draudžiama naudoti elektrinį įrankį ne pagal paskirtį

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos

graﬁniuose puslapiuose pavaizduotus elementus.

1. Griebtuvas SDS-PLUS

2. Tvirtinimo įvorė

3. Jungiklio blokavimo mygtukas

4. Jungiklis

5. Darbo rėžimo keitimo jungiklis

6. Papildoma rankena

7. Gręžimo gylio ribotuvas

8. Sparnuota gylio ribotuvo tvirtinimo veržlė arba sukimosi greičio

nustatymo rankenėlė

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

PIEZĪME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMĀCIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Grąžtai - 3 vnt.

2. Gylio ribotuvas - 1 vnt.

3. Papildoma rankena - 1 vnt.

4. Lagaminas - 1 vnt.

5. Gręžimo griebtuvas + raktas - 1 vnt.

6. Jungtis griebtuvui - 1 vnt.

PASIRUOŠIMAS DARBUI

PAPILDOMOS RANKENOS MONTAVIMAS

Saugumui užtikrinti, dirbant su perforatoriumi, visada būtina

naudotis papildoma rankena 6, kurią galima pritvirtinti reikiamoje

padėtyje.

• Sukdami į kairę pusę atlaisvinkite rankenos (6) jungės blokavimo

rankenėlę.

• Rankenos jungę užstumkite ant plonosios perforatoriaus korpuso

dalies.

• Pasukite į reikiamą padėtį.

• Blokavimo rankenėlę sukdami į dešinę pritvirtinkite rankeną.

GRĘŽIMO GYLIO RIBOTUVO MONTAVIMAS

Gylio ribotuvas (7) skirtas medžiagoje gręžiamos ertmės gyliui nustatyti.

• Atlaisvinkite sparnuotą veržlę (8) esančią ant papildomos rankenos

(6) jungės.

• Gylio ribotuvą (7) įstatykite į ertmę esančią rankenos jungėje.

• Nustatykite reikiamą gręžimo gylį.

• Prisukite sparnuotą veržlę (8).

DARBINIŲ PRIEDŲ MONTAVIMAS IR KEITIMAS

Perforatorius pritaikytas dirbti montuojant jame SDS-PLUS tipo darbinius

priedus. Prieš pradėdami dirbti nuvalykite perforatorių ir darbinius priedus.

Darbinio priedo kotą sutepkite nedideliu sluoksniu tepalo.

Elektrinį įrankį išjunkite iš elektros įtampos šaltinio.

Perforatorius turi Click tvirtinimo sistemą (montuojant darbinį priedą

nereikia atitraukti tvirtinimo įvorės (2)).

• Atremkite perforatorių į stabilų paviršių.

• Darbinio priedo kotą įstatykite į griebtuvą (1) ir stumkite iki galo

(prireikus, darbinį priedą sukite tol, kol jį įstatysite tinkamai) (pav. A).

• Darbinis priedas įstatytas teisingai, jeigu neatitraukus tvirtinimo

įvorės jis neišsiima.

• Jeigu tvirtinimo įvorė (2) negrįžta į pradinę padėtį, darbinį priedą

išimkite ir visus jo montavimo veiksmus pakartokite.

Su perforatoriumi veiksmingiausiai dirbama tik naudojant aštrius,

nepažeistus darbinius priedus.

DARBINIO PRIEDO IŠĖMIMAS

Tik pabaigus gręžti darbiniai priedai gali būti įkaitę. Venkite

tiesioginio kontakto su jais, naudokitės tinkamomis apsauginėmis

pirštinėmis. Išėmę darbinį priedą jį nuvalykite.

Elektrinį įrankį išjunkite iš elektros įtampos šaltinio.

• Tvirtinimo įvorę (2) atitraukite atgal ir ją prilaikykite.

• Kita ranka ištraukite darbinį priedą.

APSAUGINĖ MOVA

Perforatoriuje įmontuota apsauginė mova nuo perkrovos. Įrankio

ašis nustoja suktis tuoj pat, kai darbinis priedas įstringa ir atsiranda

perkrovos pavojus.

DARBAS IR NUSTATYMAI

ĮJUNGIMAS IR IŠJUNGIMAS

Tinklo įtampos dydis turi atitikti dydį nurodytą perforatoriaus

nominalių duomenų lentelėje.

Įjungimas – paspauskite jungiklio mygtuką (4) ir jį prilaikykite (pav. B).

Išjungimas – atleiskite jungiklio mygtuką (4).

Mygtuko blokavimas (nepertraukiamas darbas)

Įjungimas:

• Paspauskite jungiklio mygtuką (4) ir jį prilaikykite.

• Paspauskite blokavimo mygtuką (3).

• Atleiskite jungiklio mygtuką (4).

Išjungimas:

• Jungiklio mygtuką (4) paspauskite ir atleiskite.

Ašies sukimosi greitis reguliuojamas stipriau ar silpniau spaudžiant

jungiklio mygtuką (4) .
