PRIJEVOD ORIGINALNIH UPUTA

ČEKIĆ  BUŠILICA

50G365

POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA

PAŽLJIVO PROČITAT UPUTE ZA UPOTREBU I SPREMITI IH ZA DALJNJE

KORIŠTENJE.

POSEBNI PROPISI O SIGURNOSTI

UPOZORENJA VEZANA TA RAD S ČEKIĆEM-BUŠILICOM

Pozor:

Prije početka radova na podešavanju, zamjeni pribora (svrdla) ili

popravljanju uređaja utikač mrežnog kabela izvadite iz utičnice.

• Koristite štitnike sluha za vrijeme rada s čekićem- bušilicom. Ako

se izlažete buci, to može dovesti do gubitka sluha.

•Uređaj koristite sa dodatnim ručkama koje ste dobili u kompletu.

Gubitak kontrole nad uređajem može dovesti do ozljeda djelatnika.

• Za vrijeme izvođenja radova kod kojih bi uključen alat mogao

zahvatiti skrivene električne vodove, električni alat držite

isključivo za izolirane površine ručke. Kod kontakta s mrežnim

kablom može doći do prijenosa napona na metalne elemente

električnog alata, što predstavlja opasnost od električnog udara.

• Primijenite prikladan uređaj za traženje kako bi se pronašli

skriveni opskrbni vodovi. Kontakt s električnim vodovima može

dovesti do požara i električnog udara. Oštećenje plinske cijevi

može dovesti do eksplozije. Probijanje vodovodne cijevi uzrokuje

materijalne štete ili može prouzročiti električni udar.

• Prije nego upotrijebite električni alat svaki put provjerite mrežni

kabel, ako ustanovite da je oštećen, obratite se ovlaštenoj

radionici za njegovu zamjenu.

• Za vrijeme rada električni alat uvijek držite s obje ruke i zauzmite

stabilan radni položaj. Ručke održavajte čistim. Sigurnije je držati

električni alat s dvije ruke.

• Za vrijeme rada s električnim alatom koji držite u gornjem

položaju zauzmite stabilan i siguran položaj tijela i uvjerite se da

dolje nema drugih osoba.

• Izbjegavajte dodir s rotirajućim elementima. Diranje rotirajućih

elemenata električnog alata a posebice pribora, može uzrokovati

tjelesne ozljede.

• Prije nego odložite električni alat pričekajte dok se isti ne

zaustavi. Radni alat može se zaglaviti i dovesti do gubitka kontrole

nad električnim alatom.

• Uključen električni alat ne usmjerujte prema sebi niti prema

drugim osobama.

• Za vrijeme rada koristite masku za zaštitu od prašine kako biste

osigurali dišne putove.

POZOR! Uređaj služi za korištenje u zatvorenom prostoru.

Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih sredstava

i dodatnih zaštitnih mjera, uvijek postoji djelomični rizik od ozljeda

nastalih tijekom rada.

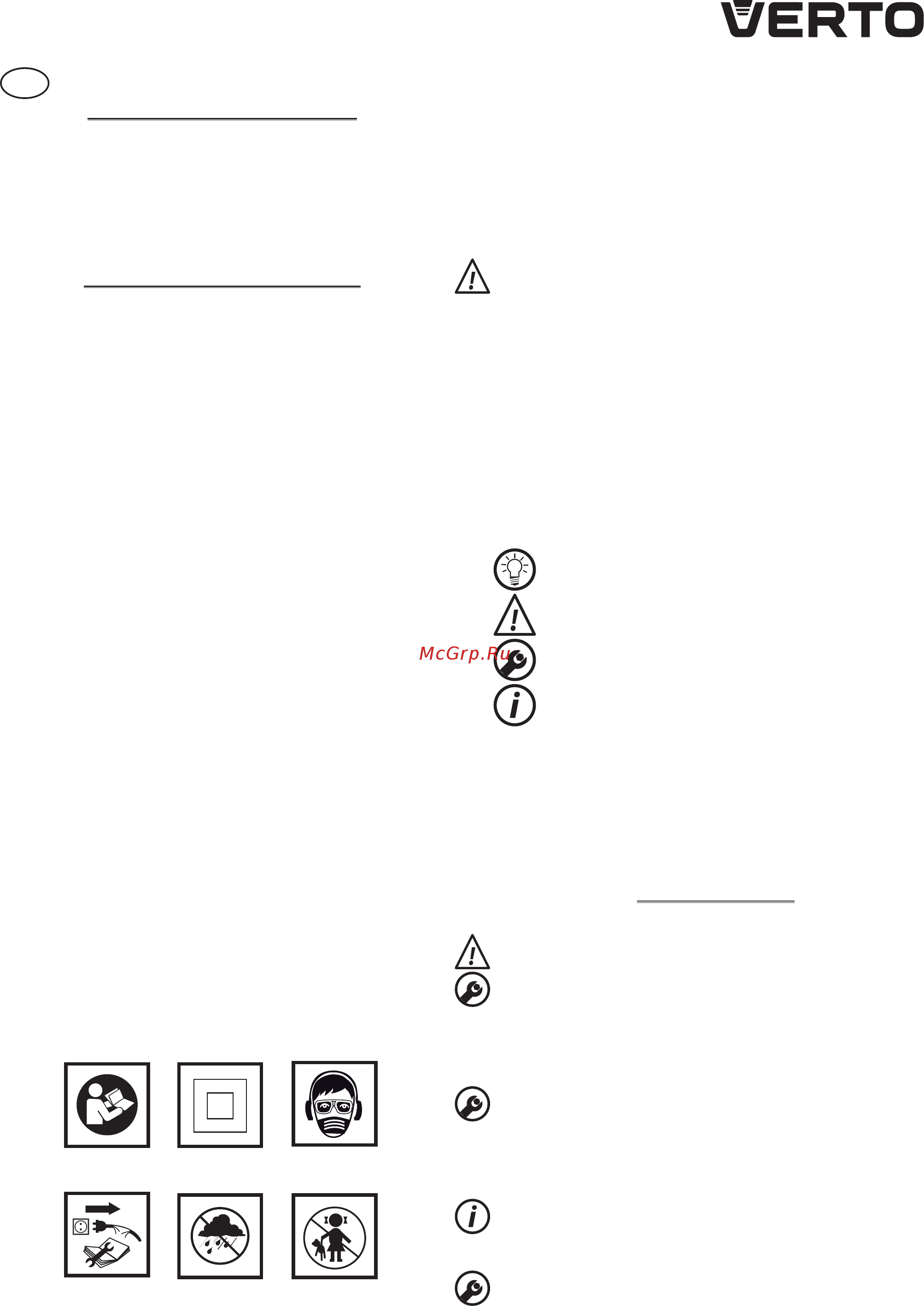

Objašnjenje korištenih piktograma.

1. Pročitajte upute za uporabu, poštujte upozorenja i sigurnosne

uvjete koje su u njima sadržane.

2. Uređaj s izolacijom druge klase.

3. Koristite sredstva individualne zaštite (zaštitne gogle, antifone,

masku za zaštitu protiv prašine)

4. Izvadite mrežni kabel prije početka aktivnosti na podešavanju ili

popravljanju alata.

5. Štitite od kiše.

6. Držite van dohvata djece.

KONSTRUKCIJA I NAMJENA

Čekić-bušilice su ručni električni alati s izolacijom II klase. Uređaj pokreće

jednofazni komutatorski motor, čija je brzina okretaja reducirana

pomoću zupčanog prijenosnika. Alati tog tipa se koriste za bušenje

otvora u načinu rada s udarom ili bez udara. Područja njihove primjene

su: građevinarstvo, stolarija te svi radovi u okviru neprofesionalne

upotrebe (sam svoj majstor).

Električni alat se smije koristiti samo sukladno s njegovom

namjenom.

OPIS GRAFIČKIH STRANICA

Dolje navedeni brojevi se odnose na elemente uređaja koji se nalaze na

graﬁčkim stranicama dotičnih uputa.

1. Drška SDS-PLUS

2. Prirubnica za pričvršćivanje

3. Gumb za blokadu prekidača

4. Prekidač

5. Gumb za namještanje brzine okretaja

6. Dodatna drška

7. Graničnik dubine bušenja

8. Leptir-matica za pričvršćivanje graničnika dubine bušenja

* Moguće su male razlike između crteža i proizvoda

OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA

POZOR

UPOZORENJE

MONTAŽA/POSTAVKE

INFORMACIJA

DIJELOVI I DODATNA OPREMA

1. Svrdla - 3 kom.

2. Graničnik dubine bušenja - 1 kom

3. Dodatna drška - 1 kom.

4. Transportni kofer - 1 kom.

5. Stezna čeljust + ključ - 1 kom

6. Adapter za dršku - 1 kom

PRIPREMA ZA RAD

INSTALIRANJE DODATNE DRŠKE

Zbog sigurnosti ljudi preporučamo uvijek koristiti dodatnu dršku

(6) koju možete namjestiti u odabran položaj.

• Popustite vijak za blokadu obruči drške (6), okretanjem u lijevo.

• Namjestite dršku na valjkasti dio kućišta bušaćeg čekića.

• Okrenite u najugodniji položaj.

• Zategnite vijak za blokadu, okretanjem u desno kako biste pričvrstili

dršku.

MONTAŽA GRANIČNIKA DUBINE BUŠENJA

Graničnik (7) služi za određivanje dubine udubljenja za svrdlo u materijal

• Popustite leptir-maticu (8) na obruču na dodatnoj dršci. (6).

• Namjestite palicu graničnika (7) u otvor na obruču drške.

• Namjestite željenu dubinu bušenja.

• Zategnite leptir-maticu.(8)

MONTAŽA I ZAMJENA RADNIH DIJELOVA

Čekić-bušilica je pripremljena za rad sa radnim elementima koji imaju

nastavke tipa SDS-PLUS. Prije početka rada treba očistiti čekić-bušilicu

i radne elemente. Koristeći mazivo nanijeti tanak sloj na valjak radnog

elementa.

Električni uređaj isključite iz mrežnog napajanja.

Čekić-bušilica posjeduje sustav za pričvršćivanje clic-clic (tako da nije

potrebno odvajati maticu za pričvršćivanje (2) u vrijeme montaže radno

elementa).

• Učvrstite čekić-bušilicu na stabilnoj površini.

• Umetnite valjak radnog elementa u držak (1), umećući ga dok ne

osjetite otpor ( može se pokazati potreba okretanja radnog elementa
