Verto 50G365 [32/52] Provoz nastavení

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce bezpečné z podstaty věci, používání

zajišťujících prostředků a dodatečných ochranných prostředků,

vždy existuje reziduální riziko poranění během práce.

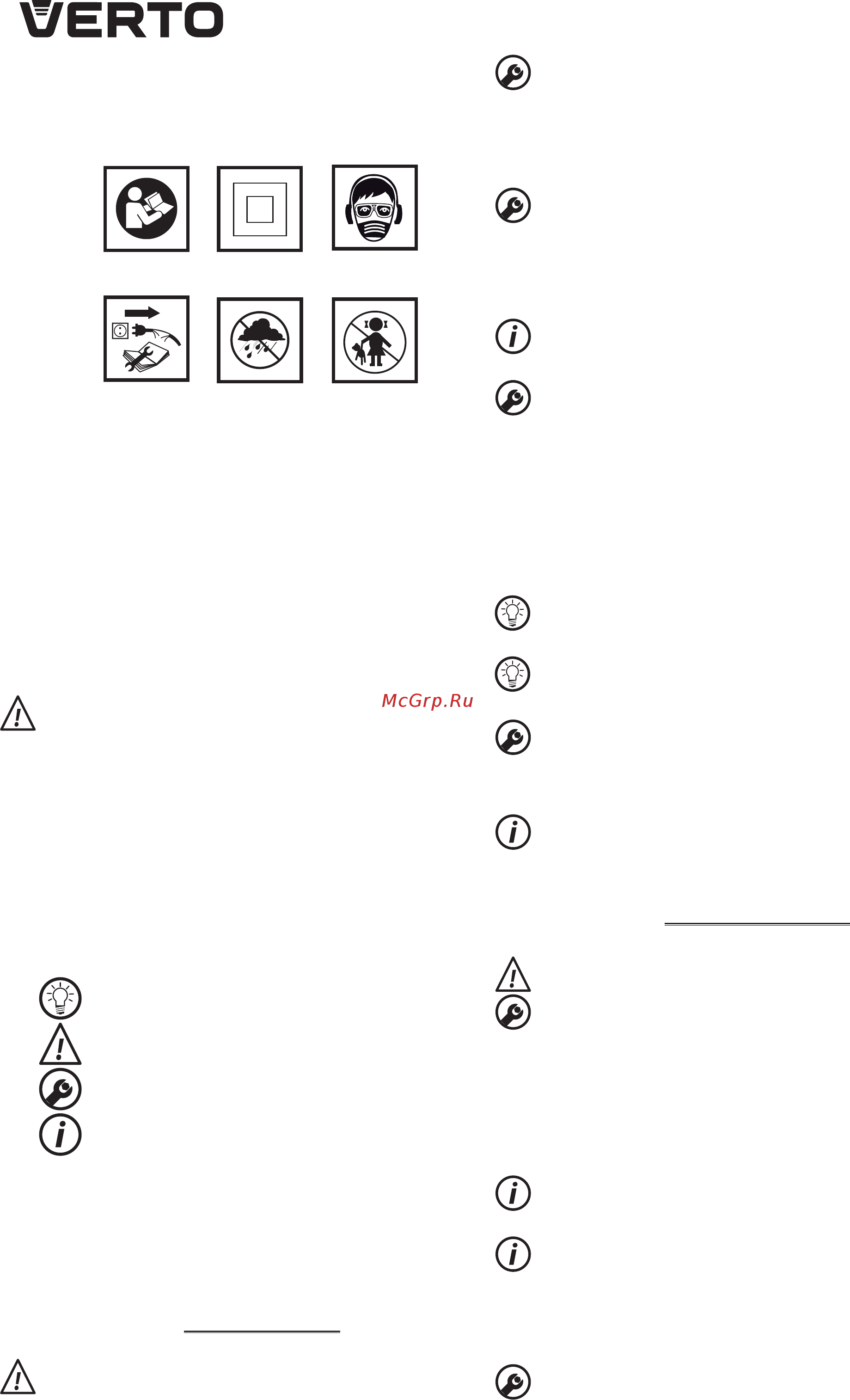

Vysvětlivky k použitým piktogramům.

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená

upozornění a bezpečnostní pokyny.

2. Zařízení třídy ochrany II.

3. Používejte osobní ochranné prostředky (uzavřené ochranné brýle,

chrániče sluchu, protiprachovou masku).

4. Před zahájením údržby či oprav odpojte napájecí kabel.

5. Chraňte před deštěm.

6. Zabraňte přístupu dětí k zařízení.

KONSTRUKCE A URČENÍ

Vrtací kladivo je ručním elektrickým nářadím s izolací II. třídy. Zařízení

je poháněno jednofázovým komutátorovým motorem, jehož otáčky

jsou redukovány prostřednictvím ozubeného převodu. Vrtací kladivo lze

používat k vrtání otvorů v režimu s příklepem nebo bez příklepu. Používá

se při provádění rekonstrukčních, stavebních, truhlářských a veškerých

kutilských prací.

Elektrické nářadí je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na

vyobrazeních v tomto návodu.

1. Sklíčidlo SDS-PLUS

2. Upínací pouzdro

3. Tlačítko pro blokování zapínače

4. Zapínač

5. Přepínač pro volbu režimu

6. Přídavná rukojeť

7. Lišta hloubkového dorazu pro vrtání

8. Křídlatá matice pro upevnění lišty hloubkového dorazu

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

UPOZORNĚNÍ

MONTÁŽ/NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Vrtáky - 3 ks

2. Lišta hloubkového dorazu - 1 ks

3. Přídavná rukojeť - 1 ks

4. Přenosný kufřík - 1 ks

5. Vrtací sklíčidlo + klíček - 1 ks

6. Adaptér pro sklíčidlo - 1 ks

PŘÍPRAVA K PRÁCI

INSTALACE PŘÍDAVNÉ RUKOJETI

Z bezpečnostních důvodů je při práci s vrtacím kladivem vždy nutno

používat přídavnou rukojeť (6), kterou lze upevnit v libovolné

poloze.

• Otočením doleva uvolněte otočný knoﬂík blokující přírubu rukojeti

(6).

• Nasuňte přírubu rukojeti na válcovou část krytu vrtacího kladiva.

• Otočte rukojeť do nejvýhodnější polohy.

• Upevněte rukojeť utažením blokovacího otočného knoﬂíku směrem

doprava.

INSTALACE HLOUBKOVÉHO DORAZU PRO VRTÁNÍ

Hloubkový doraz (7) slouží ke stanovení hloubky vnoření vrtáku do

materiálu.

• Uvolněte křídlatou matici (8) na přírubě přídavné rukojeti (6).

• Zasuňte lištu hloubkového dorazu (7) do otvoru v přírubě rukojeti.

• Nastavte požadovanou hloubku vrtání.

• Utáhněte křídlatou matici (8).

MONTÁŽ A VÝMĚNA PRACOVNÍCH NÁSTROJŮ

Vrtací kladivo je uzpůsobeno pro používání s pracovními nástroji, které

mají stopky typu SDS-PLUS. Před zahájením činnosti vrtací kladivo a

pracovní nástroje očistěte. Naneste na trn pracovního nástroje tenkou

vrstvu maziva.

Odpojte elektrické nářadí od zdroje napájení.

Vrtací kladivo je vybaveno upevňovacím systémem klik-klik (bez nutnosti

odtažení upínacího pouzdra (2) při montáži pracovního nástroje).

• Opřete vrtací kladivo o stabilní povrch.

• Vložte trn pracovního nástroje do sklíčidla (1) a zasuňte jej na doraz

(může se stát, že bude třeba pracovní nástroj pootočit, aby se dostal

do správné polohy) (obr. A).

• Pracovní nástroj je správně nasazen, pokud jej nelze vyjmout bez

odtažení upínacího pouzdra sklíčidla.

• Pokud se pouzdro (2) zcela nevrátí do původní polohy, je třeba

pracovní nástroj vyjmout a celý postup zopakovat.

Vysoké účinnosti při práci s vrtacím kladivem dosáhnete pouze při

používání ostrých a nepoškozených pracovních nástrojů.

DEMONTÁŽ PRACOVNÍHO NÁSTROJE

Bezprostředně po ukončení činnosti může být pracovní nástroj

horký. Zabraňte přímému kontaktu s nástrojem a používejte

vhodné ochranné rukavice. Pracovní nástroj je třeba po vyjmutí

očistit.

Odpojte elektrické nářadí od zdroje napájení.

• Odtáhněte upínací pouzdro (2) směrem dozadu a přidržte je.

• Druhou rukou vytáhněte pracovní nástroj směrem dopředu.

BEZPEČNOSTNÍ SPOJKA PROTI PŘETÍŽENÍ

Vrtací kladivo je vybaveno vnitřně nastavenou bezpečnostní spojkou

proti přetížení. Vřeteno vrtacího kladiva se zastaví, jakmile dojde k

zaseknutí pracovního nástroje, protože by to mohlo vést k přetížení

elektrického nářadí.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

Síťové napětí musí odpovídat velikosti napětí uvedené na typovém

štítku vrtacího kladiva.

Zapnutí - stiskněte tlačítko zapínače (4) a přidržte je v této poloze (obr. B).

Vypnutí - uvolněte stisk tlačítka zapínače (4)

Blokování zapínače (nepřetržitý chod)

Zapínání:

• Stiskněte tlačítko zapínače (4) a přidržte je v této poloze.

• Stiskněte tlačítko pro blokování zapínače (3).

• Uvolněte stisk tlačítka zapínače (4).

Vypínání:

• Stiskněte a uvolněte tlačítko zapínače (4).

Rozsah otáček vřetene je regulován stupněm tlaku na tlačítko zapínače

(4).

PŘEPÍNAČ PRO VOLBU REŽIMU

Vrtací kladivo je vybaveno 2-funkčním přepínačem pro volbu režimu (5).

V závislosti na nastavení lze provádět vrtání bez příklepu nebo vrtání s

příklepem (obr. C).

Při vrtání s příklepem je nutné slabé přitlačení na vrtací kladivo.

Nadměrné přitlačení by zbytečně vedlo k příliš velkému zatížení motoru.

Pravidelně kontrolujte technický stav pracovních nástrojů. V případě

potřeby je nutno pracovní nástroje nabrousit nebo vyměnit.

Pol. O – normální vrtání / šroubování (symbol vrtáku)

Pol. 1 = vrtání s příklepem (symbol vrtáku a kladiva)
