126

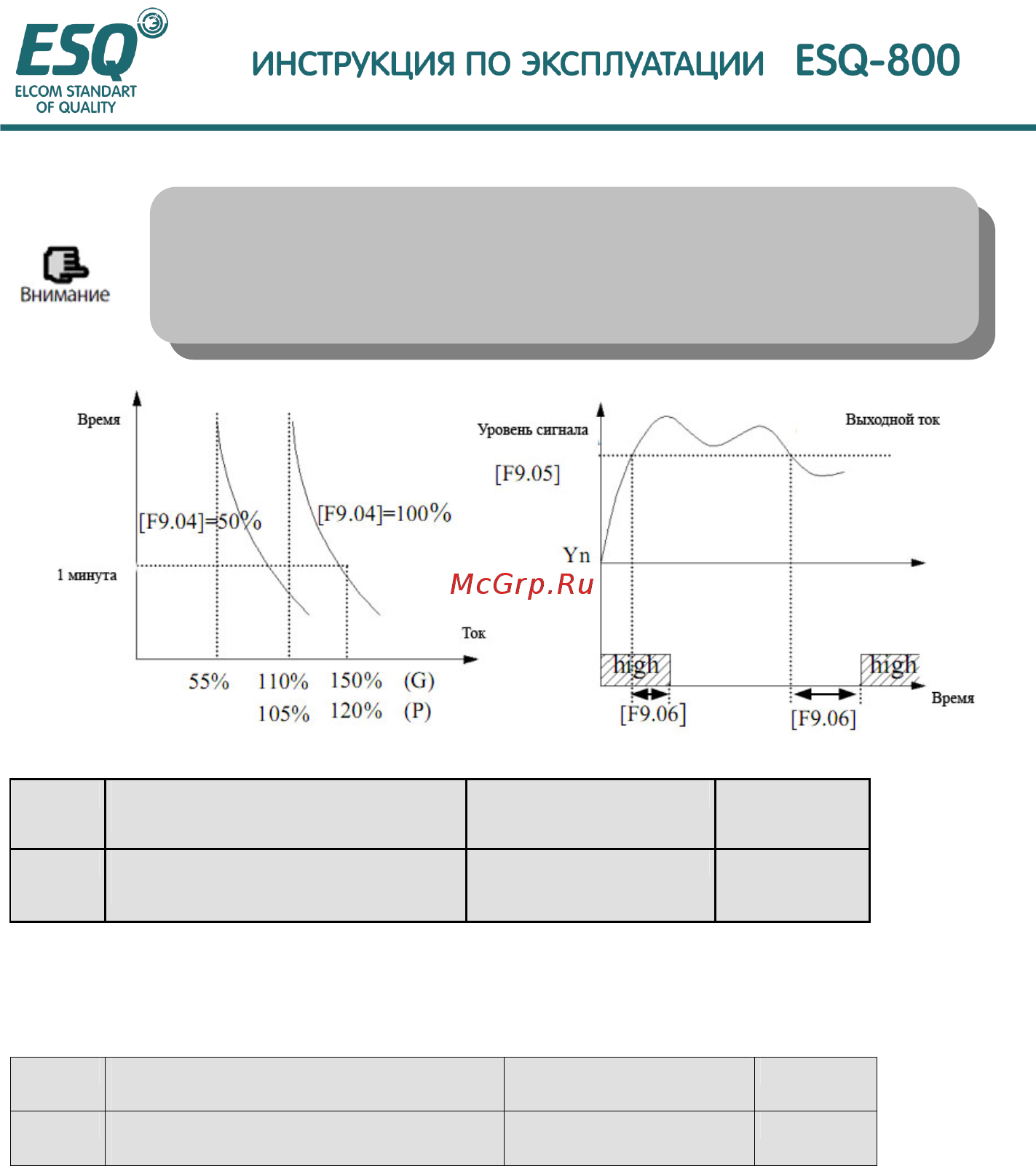

Рис. 6-36 защита с электронным термореле Рис. 6-37 сигнал тревоги о перегрузке
F9.05 уровень проверки сигнала о
перегрузке
диапазон: 20—200(%) 130(%)
F9.06 время задержки сигнала о
перегрузке
диапазон: 0.0—20.0С 5.0С
Если выходной ток непрерывно превышает электрический уровень, установленный параметром
F9.05, открытый коллектор выдает действующий сигнал (обратитесь к Рис. 6-37 и происходит
согласованное описание параметра F5.10 после времени отсрочки, установленной с помощью F9.06.
F9.07 Выбор останова из-за чрезмерного
напряжения
диапазон: 0,1 1
F9.08 Останов из-за точки чрезмерного
напряжения
диапазон: 120-150(%) 130(%)
0: запрещен
1: разрешен
Действительный диапазон замедления скорости может быть меньшим чем выходная частота в
связи с влиянием инерции нагрузки, когда инвертор находится в процессе замедления, при этом
двигатель вернет инвертору электрическую энергию , что приведет к увеличению напряжения на
шине пост. тока инвертора, защита от чрезмерного напряжения будет осуществляться, если не
предпринять этих шагов. Функция защиты от останова при чрезмерном напряжении показывает,
что выходная частота инвертора прекращает уменьшение, если напряжение шины в процессе работы
превышает точку напряжения останова, определенного с помощью F9.08(относительно стандартного
напряжения шины), и инвертор продолжает работу с замедлением, когда напряжение шины,
выявленное снова, ниже точки останова из-за чрезмерного напряжения. Как показано на Рис. 6-38.
Инвертор потеряет функцию защиты с помощью теплового реле, при
подключениик инвертору к нескольких двигателей параллельно.
Пожалуйста, установите реле тепловой защиты на стороне входа
каждого двигателя для обеспечения их эффективной работы
обеспечения их э
