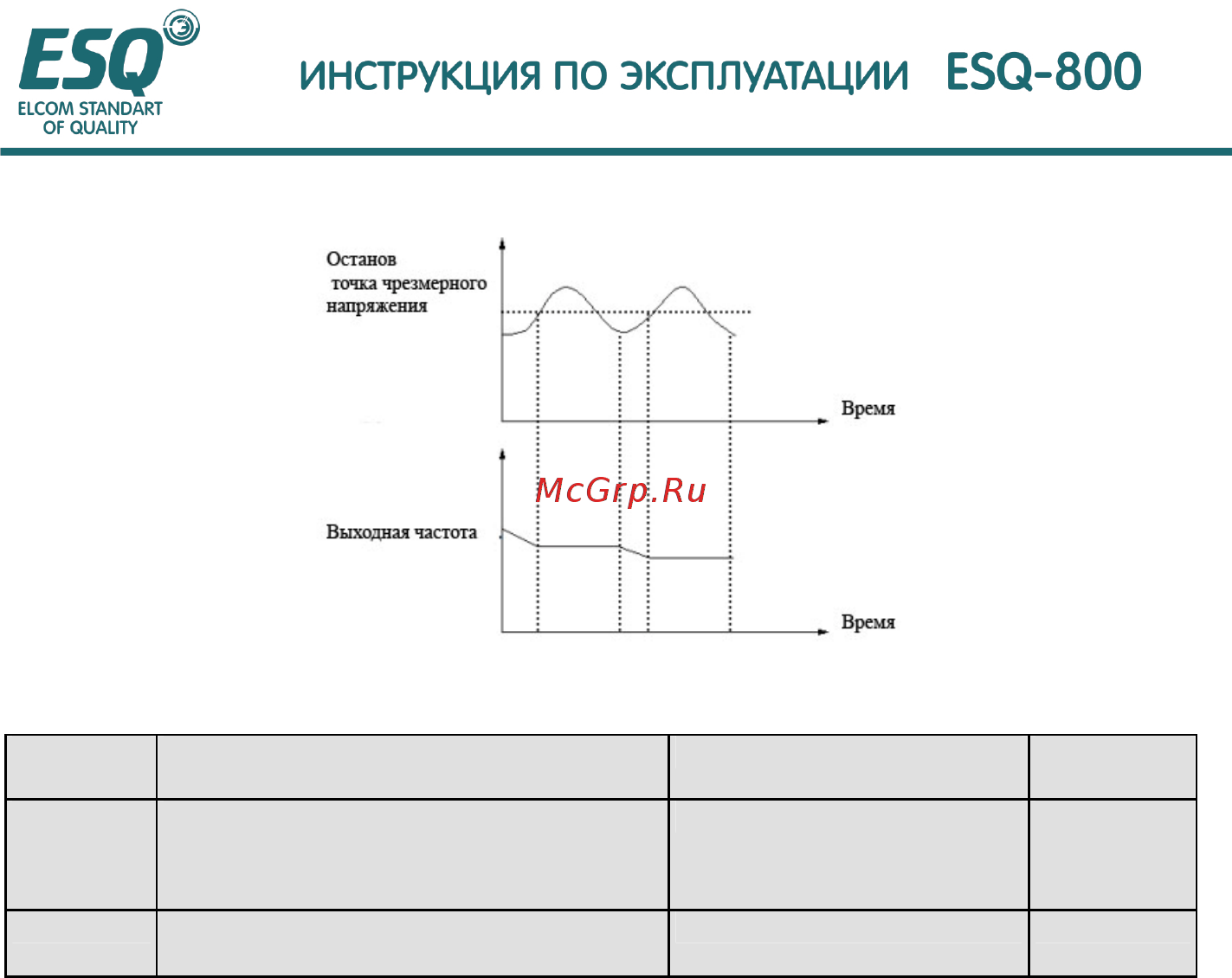

Рис. 6-38 функция останова из-за чрезмерного напряжения
С помощью функции ограничения тока инвертор может ограничивать ток нагрузки, не
превышая уровень автоматического ограничения тока, устанавливаемого с помощью F9.09 чтобы
избегать отключения из-за неисправности, вызванной броском тока. Эта функция особенно пригодна
для случаев со слишком большой инерцией или при резких изменениях нагрузки.
Автоматическое ограничение тока (F9.09) определяет величину порога тока при автоматическом
ограничении тока, эта величина имеет процентное соотношение с номинальным током инвертора.
Диапазон уменьшения частоты во время ограничения тока (F9.10)определяет диапазон регулировки
выходной частоты во время автоматического ограничения тока.
Если скорость уменьшения частоты во время автоматического ограничения тока F9.10 слишком
мала, инвертору не просто выйти из состояния ограничения тока, что в конце концов может вызвать
сбой из-за перегрузки; если диапазон уменьшения F9.10 слишком велика, инвертор может находиться
в состоянии генерирования в течение длительного времени, что приведет к защите от перегрузки.
Функция автоматического ограничения тока действует в состоянии ускорения, замедления, и ее
действие в состоянии работы на постоянной скорости определяется выбором автоматического
ограничения тока (F9.11).
F9.11=0 показывает, что автоматическое ограничение тока не действует при работе
на постоянной скорости
F9.11=1 показывает, что автоматическое ограничение тока действует при работе на
постоянной скорости;
Выходная частота может варьироваться во время автоматического ограничения тока , таким образом,
функция автоматического ограничения не пригодна для случаев, требующих стабильной выходной
частоты во время работы на постоянной скорости.
F9.09
уровень автоматического ограничения
тока
110—200(%) 150(%)
F9.10 диапазон уменьшения частоты
во время ограничения тока
диапазон: 0.00—99.99Гц / С 10.00Гц/С
F9.ll
выбор автоматического ограничения тока
диапазон: 0,1 0
