80
1: сначала торможение затем пуск. Сначала торможение с напряжением торможения постоянным
током и временем (F1.03, F1.04), затем пуск с пусковой частотой.
2: зарезервирован
F1.01 Пусковая частота диапазон: 0.0-10.00Гц 0.00 Гц
F1.02 Время удержания
пусковой частоты
диапазон: 0.0-20.0С 0.0 с
Пусковая частота означает начальную частоту, при которой инвертор запускается, как показано
на Рис .6-6; Время удержания пусковой частоты означает время последовательной работы, во время
которого инвертор работает на пусковой частоте, как показано на Рис. 6-6. t1

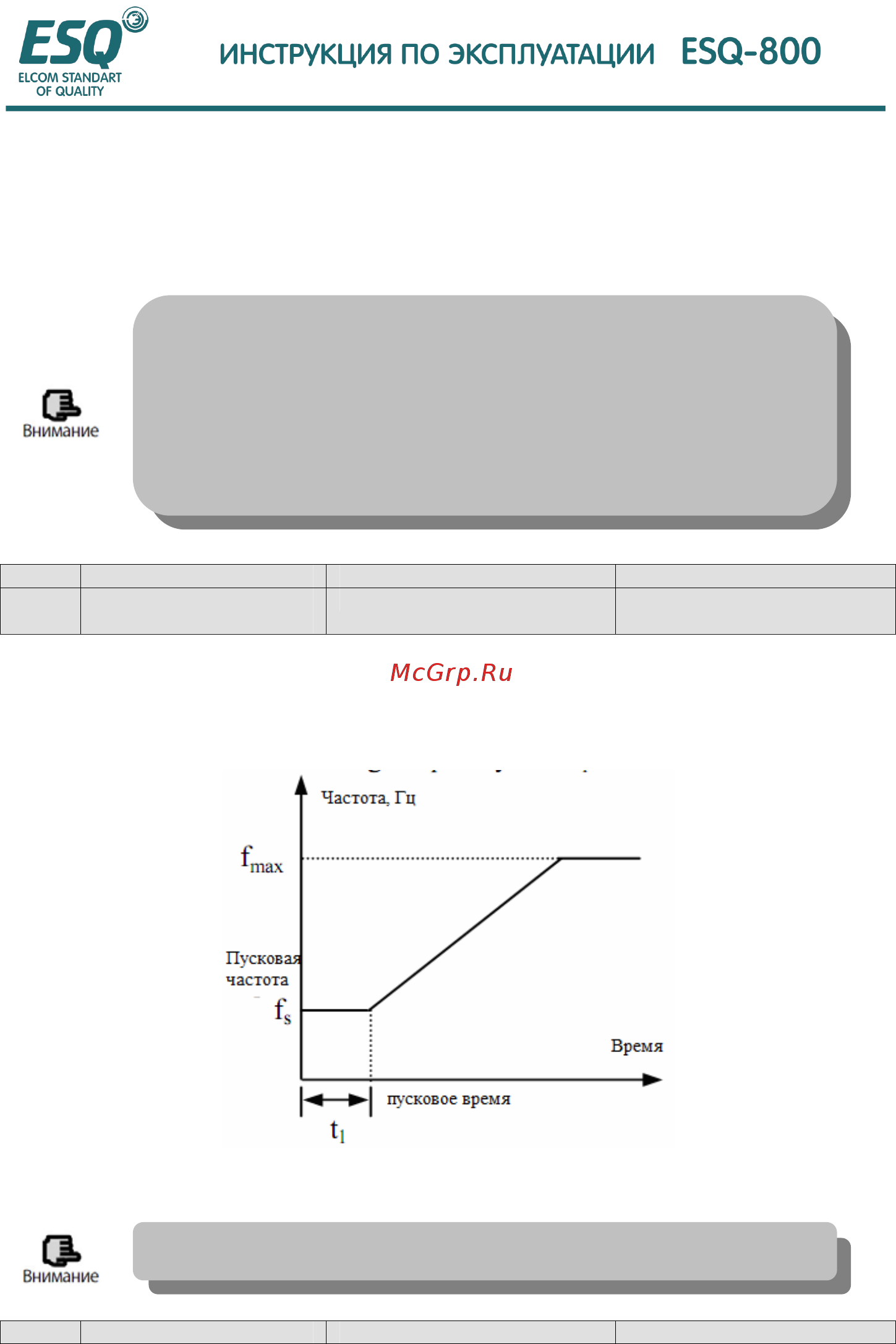

Рис. 6-6 Пусковая частота и пусковое время
F1.03 напряжение торможения диапазон: 0-15(%) 0(%)
Пусковая частота не ограничена нижней предельной частотой
(1) режим пуска 0: Мы рекомендуем применять режим пуска 0 в
случаях обычного применения и при приведении в действие синхронного
двигателя.
(2) режим пуска 1: Применяется в отношении нагрузки с небольшой
инерцией при наличии явления, наблюдаемого при работе вперед или
назад, когда двигатель не приводит в действие какое-либо устройство, в
отношении нагрузки с большой инерцией мы рекомендуем не применять
р
ежим п
у
ска 1.
