81
постоянным током с
нулевой частотой
F1.04 время торможения
постоянным током с
нулевой частотой
диапазон: 0.0-20.0С 0.0 С
Торможение постоянным током с нулевой частотой – это специальная функция для
плосковязальной машины (FKM). Специфичность этой функции заключается в том, что: инвертор
переходит в состояние торможения автоматически в момент, когда рабочая частота ниже F3.29
(Нулевая частота торможения) и разумно реализует непрерывность фазы тока, быструю и плавную
ориентацию ротора двигателя. Инвертор прекратит торможение автоматически и переключится в
рабочий режим, если назначенная частота увеличена или при торможении обеспечена инструкция на
работу назад, изображение кривой представлено на Рис. 6-7: I
B
является током нулевой частоты
торможения, подлежащим установке в соответствии с действительным тормозным вращающим
моментом с помощью установки F1.03.
(2). BR это назначенная точка выдачи сигнала нулевой частоты торможения, инвертор
переходит в состояние торможения с нулевой частотой автоматически после 1/4 F1.04.
(3). F' поддерживается в любое время при торможении. При увеличении назначенной частоты
или когда выдана команда на работу назад, инвертор прекратит торможение с нулевой скоростью и
перейдет в состояние работы. При этом инвертор все еще находится в рабочем состоянии и ожидает
команду на увеличение частоты.
(4). После F1.04, инвертор прекращает вывод и двигатель находится в состоянии работы с
нулевой частотой. в случае отсутствия команды на увеличение частоты или команды на работу назад.

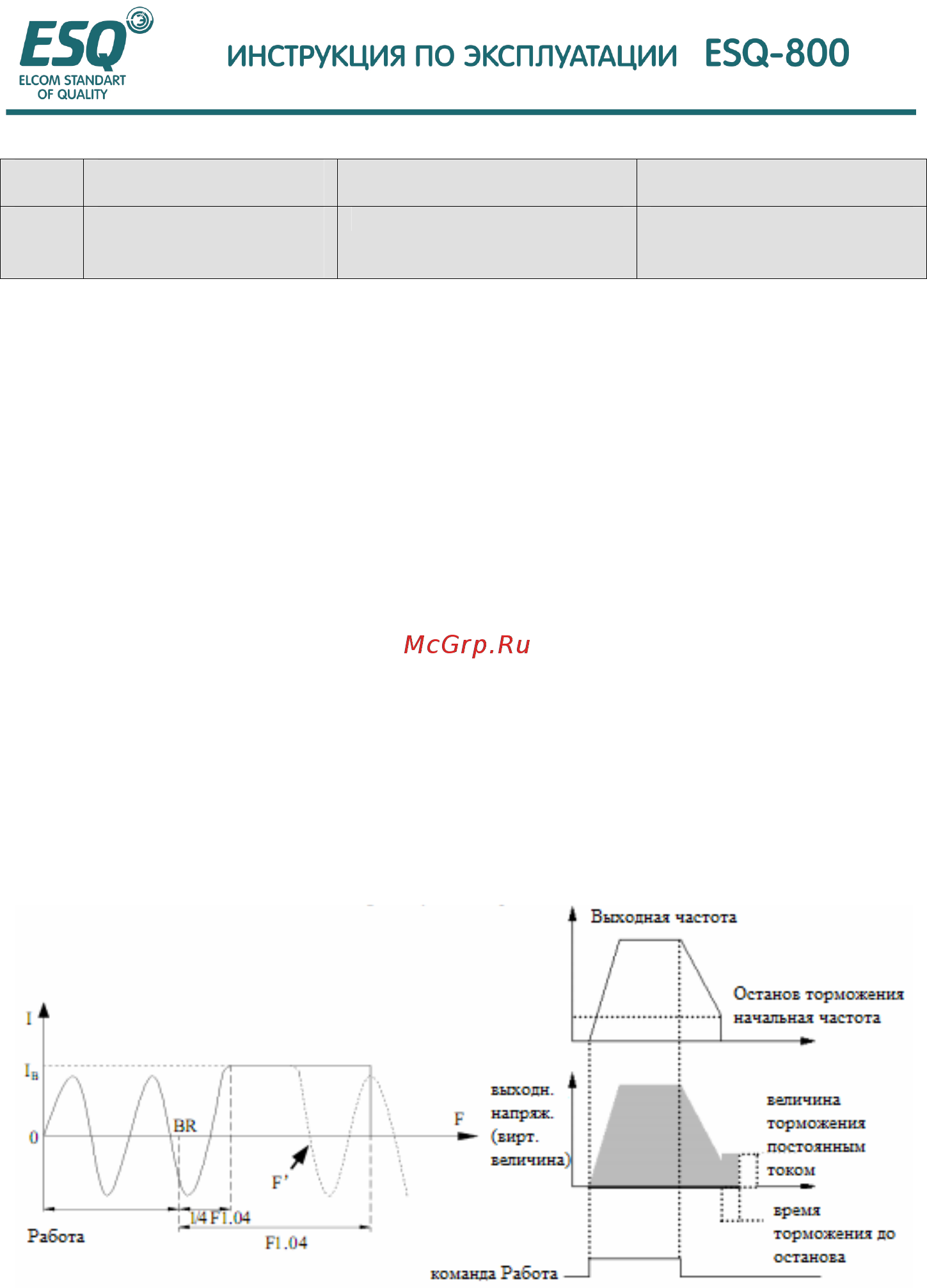

Рис. 6-7 Напряжение торможения пост. током
с нулевой частотой и время
Рис. 6-8 Прекращение замедл. +торможение
пост. током
