Эта функция позволяет надлежащим образом
регулировать выходную частоту, поскольку
нагрузка варьируется, для того, чтобы
динамично компенсировать частоту
скольжения асинхронного двигателя, таким
образом, чтобы скорость двигателя была
постоянной величиной.
При использовании функции автоматического
усиления вращающего момента можно
получить лучшие характеристики момента
низкой скорости. Как показано на Рис. 6-10.

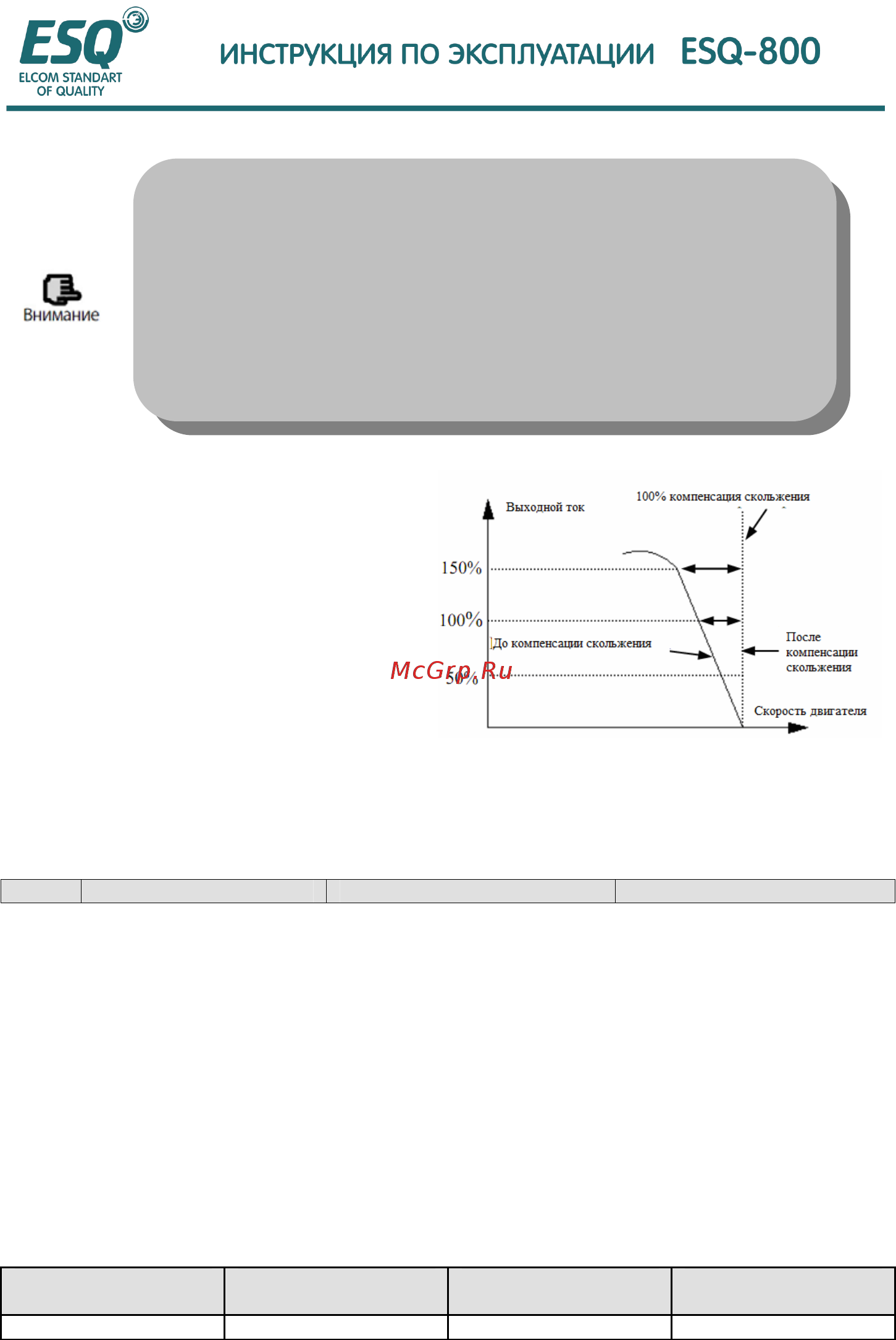

Рис. 6-10 график компенсации частоты
скольжения
F2.05 Несущая частота. диапазон: 2-15.0K Зависит от типа устройства
Несущая частота главным образом влияет на шум двигателя и на расход тепла во время работы.
Отношение между несущей частотой и шумом двигателя, током утечки, помехами следующее:,
Несущая частота увеличивается (↑) , шум двигателя снижается (↓) утечка тока двигателя
увеличиваются (↑), помехи в окружающую среду увеличиваются (↑).
Несущая частота уменьшается (↓), шум двигателя увеличивается (↑) утечка тока
двигателя уменьшается (↓), помехи в окружающую среду уменьшаются (↓).
Следует надлежащим образом уменьшать несущую частоту для уменьшения расхода тепла
инвертора, когда температура окружающего воздуха высока, а нагрузка двигателя
значительна. Отношение каждого типа инвертора ESQ800 и несущей частоты показано в Таблице 6-1.
Таблица 6-1 отношение типа устройства и несущей частоты
Тип устройства\
Несущая частота
Макс. несущая частота
(КГц)
Мин. несущая частота
(КГц)
Установка по
умолчанию (КГц)
0.2 КВт 15 2.0 2
а. Когда входное напряжение выше номинальной величины, при
нормальной ситуации следует установить F2/03 = 1. Когда F1.05=0, а
именно инвертор останавливается с замедлением, время замедления
двигателя короткое и рабочий ток может быть больше. Однако двигатель
замедляет скорость постепенно с небольшим рабочим током и длительным
временем замедления при выборе непрерывного действия функции АРН.
б. Следует установить F2.03=0, а именно функция АРН не действует, когда
система двигателя испытывает колебания, вызванные выбором функции
АРН.
