85
Тип устройства\
Несущая частота
Макс. несущая частота
(КГц)
Мин. несущая частота
(КГц)
Установка по
умолчанию (КГц)
0.4KВт 15 2.0 2
0.75KВт 14 2.0 2
1.5KВт 13 2.0 2
F2.06 Частота толчковой
работы
диапазон: 0.10-50.00Гц 5.00Гц
F2.07 Время ускорения
толчковой работы
диапазон: 0.1-60.0С 20.0С
F2.08 Время замедления
толчковой работы
диапазон: 0.1-60.0С 20.0С
Частота толчковой работы имеет наивысший приоритет. При любом состоянии инвертор
перейдет к работе с частотой толчковой работы незамедлительно в соответствии с установленным
временем толчкового ускорения, замедления в момент ввода команды толчковой работы, как
показано на Рис. 6-11.
Время ускорения толчковой работы означает время в течение которого инвертор ускоряется с
0Гц до 50Гц, время замедления толчковой работы означает время, в течение которого инвертор
замедляется с 50.00 Гц до 0 Гц.

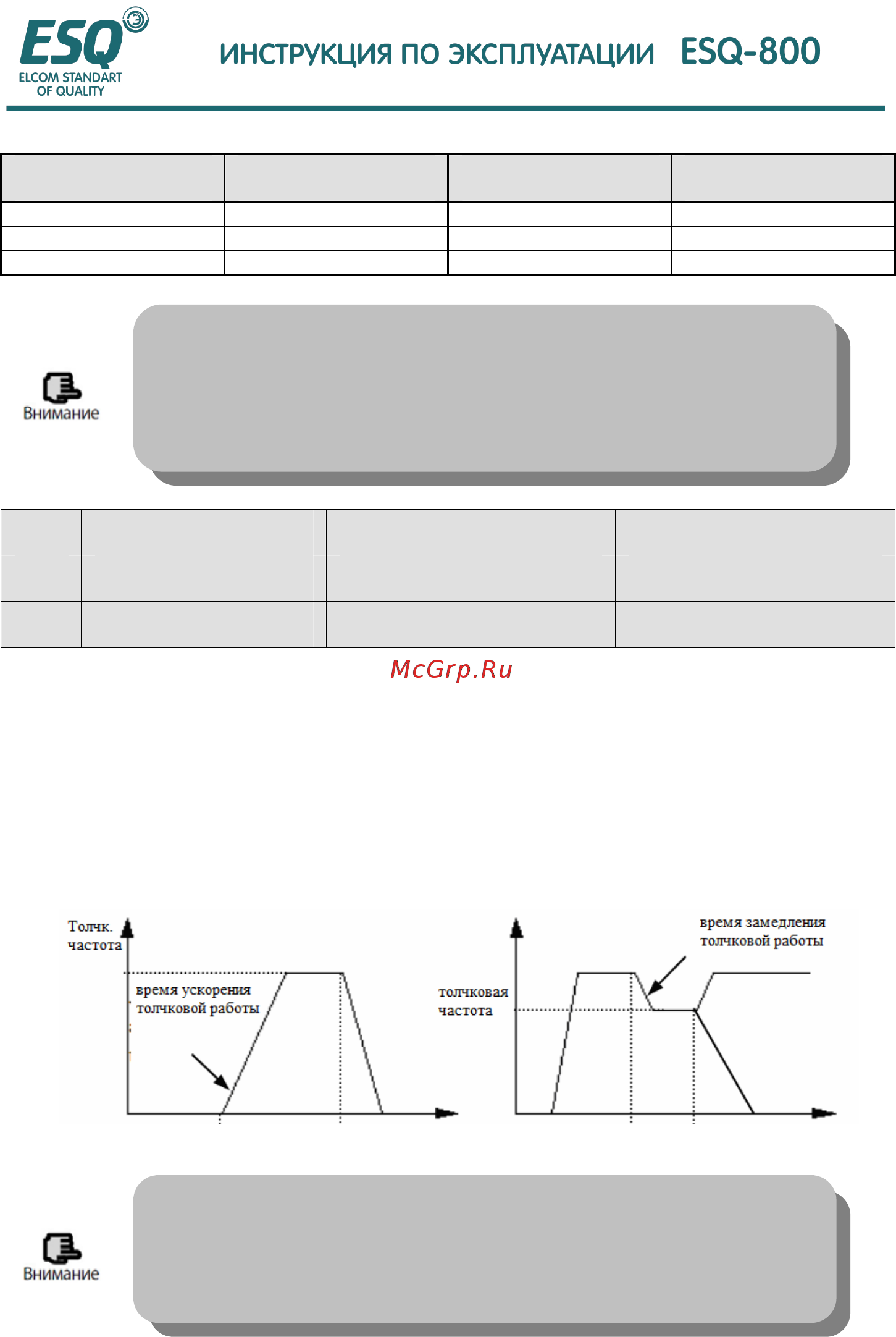

Рис. 6-11 Толчковая работа
(l) Клавиатура, клеммы управления и порт последовательного ввода и
вывода все могут управлять толчковой работой.
(2) Инвертор остановится в соответствии с режимом останова с замедл.
после отмены команды толчковой работы
(1) Чтобы получить лучшие характеристики управляемости, предположите
что отношение между несущей частотой и макс. рабочей частотой
инвертора составляет не менее 36.
(2) Когда несущая частота мала, в отображаемой величине тока имеется
ошибка.
