7-5
Ελληνικά
Ψύκτης
Βάνα
διαφράγματος
FCU
3-οδη βάνα
FCU
2-οδη βάνα
Καλός έλεγχος Κακός έλεγχος
FCU
Χείριστος έλεγχος

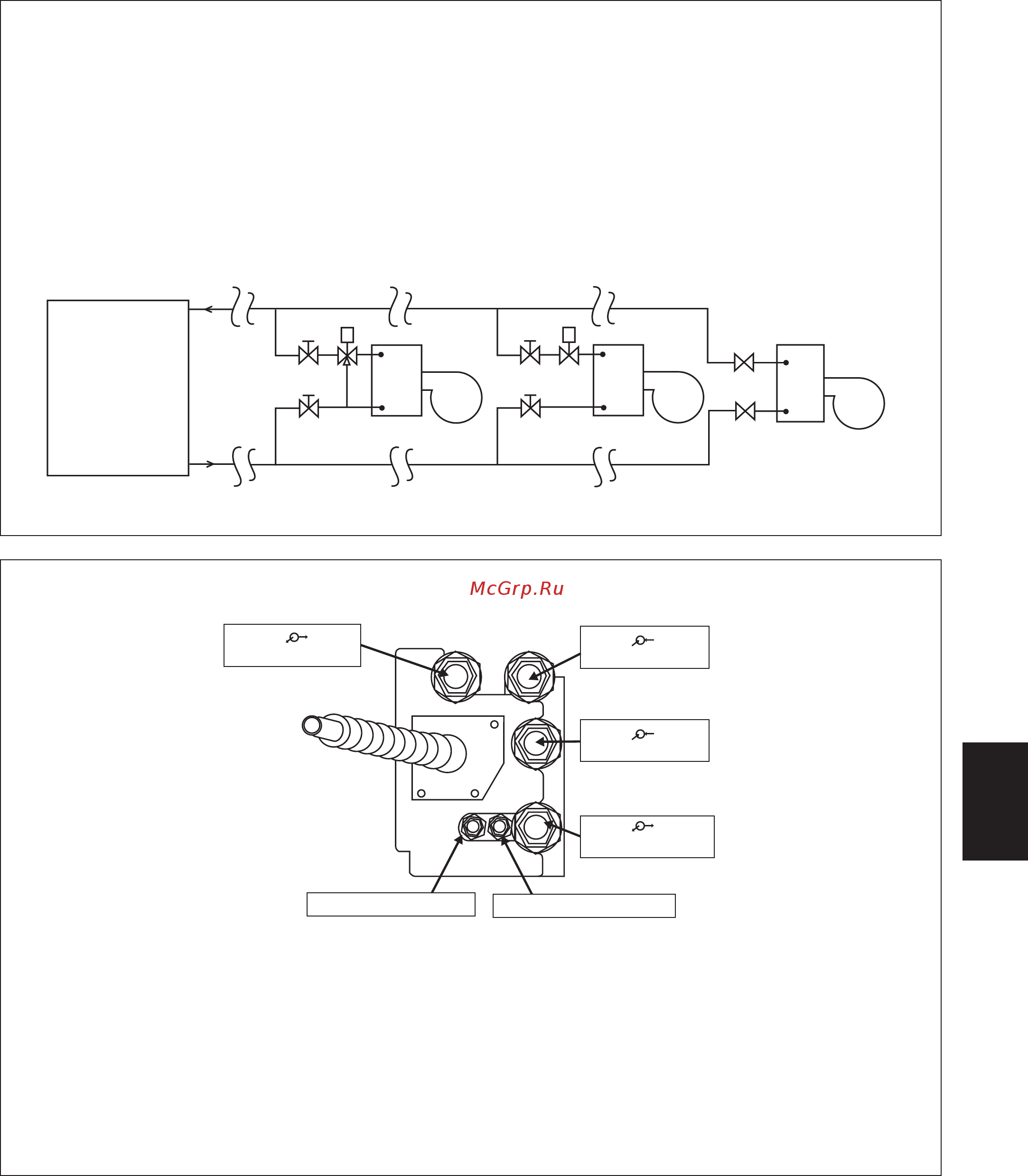

6. Σύνδεση σωλήνωσης νερού
Η εσωτερική μονάδα είναι εξοπλισμένη με σύνδεση για την είσοδο και την έξοδο του νερού. Υπάρχει διάταξη εξαερισμού που
είναι τοποθετημένη κατά μήκος της σύνδεσης για τον καθαρισμό του αέρα.
Απαιτείται μια 3-οδη βάνα για την αποφυγή κίνησης προς τα έξω ή την παράκαμψη του κρύου νερού.
Για την τοπική εγκατάσταση συνιστάται μαύρος ατσάλινος σωλήνας, σωλήνας polyethrene και σωλήνας χαλκού. Όλοι οι
τύποι των σωλήνων και των συνδέσεων πρέπει να έχουν μονωθεί με polyethrene (τύπου ARMAFLEX ή ισοδύναμου) για να
αποφευχθεί τυχόν συμπύκνωση.
Μη χρησιμοποιείτε μολυσμένα ή χαλασμένα κομμάτια και ρακόρ για την εγκατάσταση.
Ορισμένα συνδετικά εξαρτήματα απαιτούνται στο σύστημα για να βελτιωθεί η χωρητικότητα του και να διευκολυνθεί το
σέρβις, όπως: βάνα διαφράγματος, ισοζυγισμένη βάνα, 2-οδη ή 3-οδη βάνα, φίλτρο, σίτα κ.λπ.
•
•
•
•
•
7. Σύστημα 4 σωλήνων
Σημειωση :
Η είσοδος νερού 1* πρέπει να συζευχθεί με την έξοδο νερού 1 και τη βαλβίδα πρόσβασης 1. (*Η σύνδεση 1 με τον
ψύκτη)
Η είσοδος νερού 2* πρέπει να συζευχθεί με την έξοδο νερού 2 και τη βαλβίδα πρόσβασης 2. (*Η σύνδεση 2 με τον
ψύκτη)
Το κάλυμμα της βαλβίδας 1 είναι βαμμένο κόκκινο για εύκολη αναγνώριση.
Όλοι οι αρμοί σύνδεσης πρέπει να βιδωθούν μαζί με ένα "O" -δακτύλιο. Εφαρμόστε μια άσπρη ταινία τεφλόν πάνω
από τα σπειρώματα της βίδας για να εξασφαλίσετε αρμούς που να είναι ασφαλείς ως προς τις διαρροές.
Σφίξτε καλά όλες τις βιδωτές συνδέσεις ώστε να αποφευχθεί τυχόν διαρροή.
•
•
•
•
•
ΕΞΟΔΟΣ ΝΕΡΟΥ 1
ΕΙΣΟΔΟΣ ΝΕΡΟΥ 1
ΕΙΣΟΔΟΣ ΝΕΡΟΥ 2
ΕΞΟΔΟΣ ΝΕΡΟΥ 2
ΒΑΛΒΊΔΑ ΠΡΌΣΒΑΣΗς 1
ΒΑΛΒΊΔΑ ΠΡΌΣΒΑΣΗς 2
Βάνα
διαφράγματος
Βάνα
διαφράγματος
Βάνα
διαφράγματος
Βάνα
διαφράγματος
Βάνα
διαφράγματος
7 IM-CKEW(DC)-1013(5)DAIKIN-GR.i5 57 IM-CKEW(DC)-1013(5)DAIKIN-GR.i5 5 12/27/16 8:48:06 AM12/27/16 8:48:06 AM
