5-1
Español
Traducción de las instrucciones originales

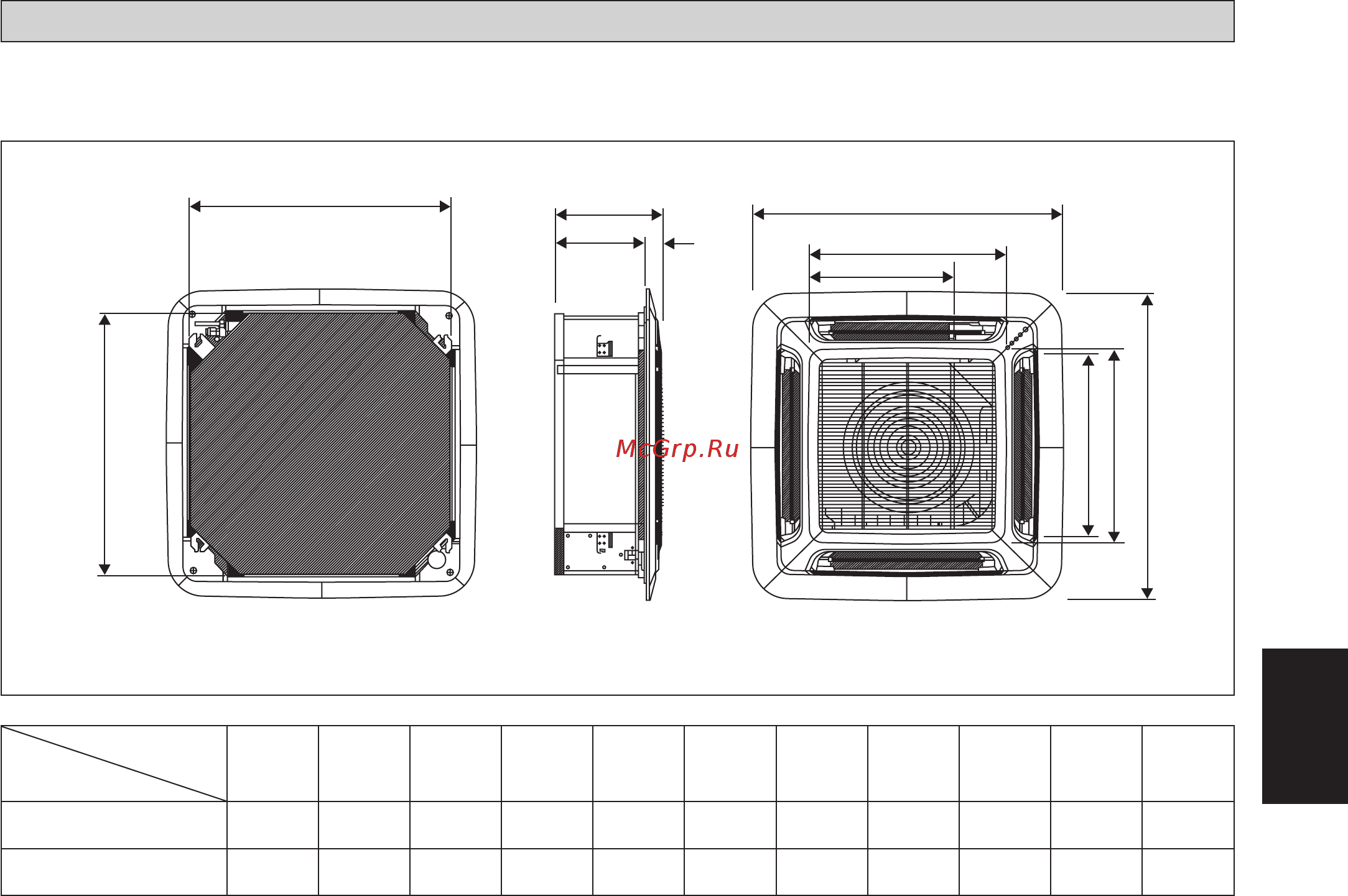

ESQUEMA Y DIMENSIONES
Dimensión
Modelo
ABCDEFGH I JK
FWG05/08AAT(F) 820 820 340 300 40 990 990 627 627 607 430
FWG11AAT(F) 820 820 375 335 40 990 990 627 627 607 430
Unidad Interior FWG05/08/11AAT(F) Series
(Con mando a distancia inalambrico y con mando a distancia con cable)•
Todas las dimensiones están en mm
A
B
C
D
E
F
H
K
J
I
G
5 IM-CKEW(DC)-1013(5)DAIKIN-ES.i1 15 IM-CKEW(DC)-1013(5)DAIKIN-ES.i1 1 12/27/16 8:47:27 AM12/27/16 8:47:27 AM
