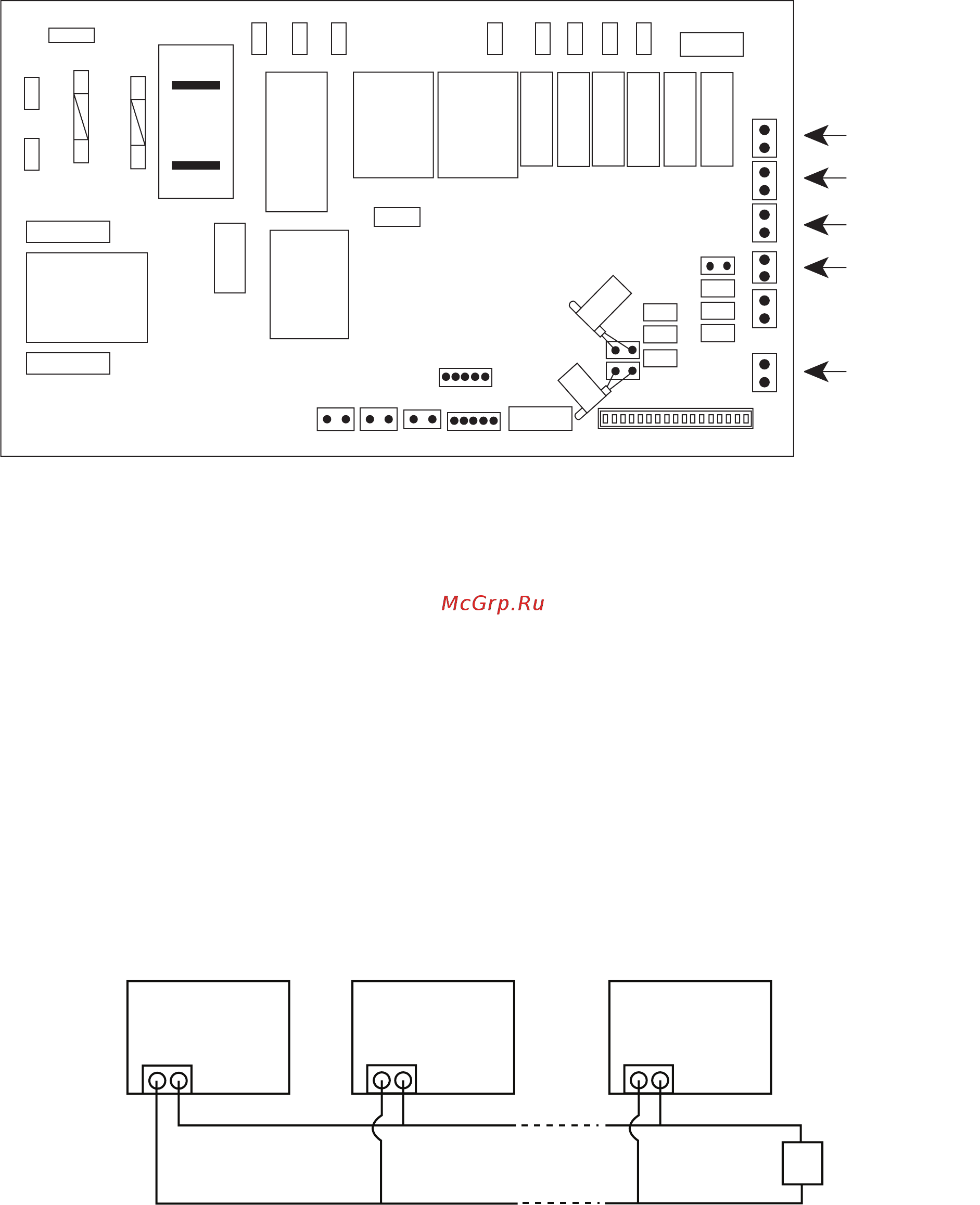

3-14
C) AUTRES
La carte de contrôle est fournie avec d’autres options.
Mode Inoccupé
Si le contact sec est fermé, le mode Inoccupé est activé et inversement. Lorsque la minuterie est active, le système revient au mode
Occupé.
Les points de connexion du contact sec peuvent être branchés en parallèle avec d’autres cartes de contrôle de ventilo-convecteurs (FCU).
Si le contact sec est fermé. Le mode Inoccupé sera activé pour tous les ventilo-convecteurs qui sont connectés en parallèle, comme dans le
schéma ci-dessus.
Mode Antigel
Le fonctionnement en mode Antigel a une priorité absolue sur tous les autres modes de fonctionnement de l’unité. Le fonctionnement en
mode Antigel sera activé uniquement si le contact sec est activé et inversement.
Mode Fenêtre ouverte
Les points de connexion du contact sec peuvent être branchés en parallèle avec d’autres cartes de contrôle de ventilo-convecteurs (FCU).
Si le contact sec est fermé, le mode Fenêtre ouverte sera activé pour tous les ventilo-convecteurs qui sont connectés en parallèle, comme
dans le schéma ci-dessous.
Délestage
Les points de connexion du contact sec peuvent être branchés en parallèle avec d’autres cartes de contrôle de ventilo-convecteurs (FCU).
Si le contact sec est fermé, le mode Délestage sera activé pour tous les ventilo-convecteurs qui sont connectés en parallèle, comme dans le
schéma ci-dessous.
i)
ii)
iii)
iv)
SW
FCU1 FCU2 FCU3
Les fonctionnements en mode Global Inoccupé, Global Fenêtre ouverte, Global Délestage peuvent également être activés via la
ligne de communication en réseau par le contrôleur maître avec ou sans le branchement ci-dessus. (Dépend de la disponibilité
pour ce dispositif.)
Remarque :
Le mode Ventilateur automatique est applicable uniquement pour le modèle 3. (Refroidissement uniquement avec
évaporateur).
Le mode Ventilateur n’est pas disponible pour le contrôle sans vanne.
Le combiné filaire est doté d’un capteur intérieur. Évitez de placer le combiné filaire dans des endroits isolés où la lecture
de la température de la pièce sera imprécise.
i)
ii)
iii)
Mode Inoccupé
Mode Antigel
Connexion au contacteur
de niveau
Mode Délestage
HTR
L
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCP
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
Mode Fenêtre ouverte
CO_DRAFT
COMMUTATEUR
GLOBAL
3 IM-CKEW(DC)-1013(5)DAIKIN-FR.i14 143 IM-CKEW(DC)-1013(5)DAIKIN-FR.i14 14 12/27/16 8:46:54 AM12/27/16 8:46:54 AM
