Daikin FWG05AAFNMV1 [93/184] Funzioni opzionali
![Daikin FWG05AAFNMV1 [93/184] Funzioni opzionali](/views2/1691997/page93/bg5d.png)
6-11
Italiano
Scarico AriaScarico Aria
Scarico Aria Scarico Aria
Ingresso dell’aria
Foro esclusione scarico aria
Foro esclusione
presa aria
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115
FUNZIONI OPZIONALI
NOTA
Evitare l’uso di condutture brevi sulle quali sia presente una griglia di scarico aria completamente chiusa per evitare
congelamenti dell’evaporatore.
Per evitare la formazione di condensa, verificare che esista un isolamento termico sufficiente e che non si verifichi
alcuna perdita di aria fredda durante l’installazione della conduttura breve.
Mantenere l’introduzione di aria fresca entro il 20% del flusso totale di aria. Dotarsi anche di una camera ed utilizzare
un ventilatore.
•
•
•
Materiale sigillante
É possibile sigillare solo una delle quattro uscite per lo scarico dell’aria. (sigillando due o più uscite per lo scarico dell’aria,
si possono originare anomalie nel funzionamento)
Smontare il pannello anteriore ed inserire il materiale sigillante nell’uscita per lo scarico dell’aria sull’unità per interni per
sigillare l’uscita aria.
Il materiale sigillante ha la stessa lunghezza dell’uscita più lunga per lo scarico dell’aria. Se necessario, sigillare l’uscita
scarico aria più corta, tagliare il materiale sigillante per accorciarlo.
Spingere il materiale sigillante di circa 10mm verso l’interno e oltre la superficie inferiore dell’unità per interni in modo
tale che non tocchi la feritoia dell’aria. Prestare attenzione per non spingere il materiale sigillante oltre i 10mm suggeriti.
•
•
•
•
Specifiche per conduttura breve
L’unità per interni è dotata di foro “di esclusione” per lo scarico e la presa dell’aria utile per il collegamento alla conduttura.
Il collegamento, tuttavia, della conduttura breve per lo scarico dell’aria è possibile solo su un lato.
L’impiego di una conduttura breve per lo scarico dell’aria migliorerà la diffusione del flusso d’aria nel caso di ostruzioni (quali
un elemento di illuminazione) o in un locale lungo e stretto o a forma di L. Viene anche utilizzato per il condizionamento
simultaneo di due locali.
•
•

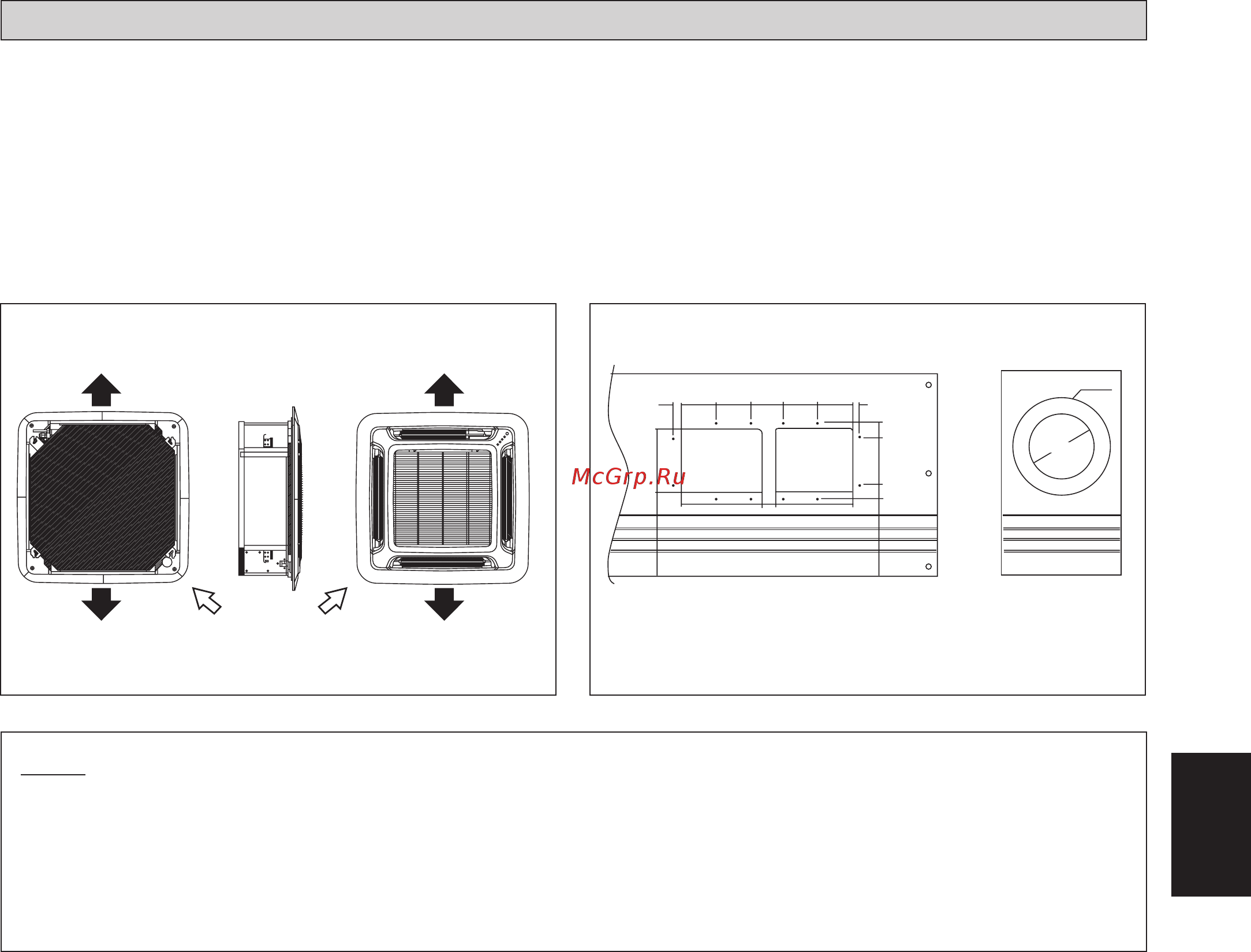

Possibile direzione per lo scarico dell’aria e la presa
dell’aria
Possibile dimensione dell’apertura per il collegamento
alla conduttura
