10-11
Türkçe
Türkçe
Hava TahliyesiHava Tahliyesi
Hava Tahliyesi Hava Tahliyesi
Hava Girişi
Hava Tahliyesi Çarpma Deliği
Hava Giriş
Çarpma Deliği
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115
İSTEĞE BAĞLI İŞLEVLER
NOT
Hava kanalının donmasını engellemek için kısa kanalı hava çıkış ızgarasını tamamen kapatacak şekilde kullanmaktan
kaçının.
Yoğunlaşma oluşumunu önlemek için kısa kanalı monte ederken yeterli ısı yalıtımın olduğundan ve herhangi bir
soğuk hava sızıntısının olmadığından emin olun.
Temiz hava girişi tedariğini toplam hava akışının %20’si içerisinde olacak şekilde muhafaza edin. Ayrıca bir bölme
sağlayın ve kanal tipi aksiyal fan kullanın.
•
•
•
Yalıtım Materyali
Dört hava çıkış deliğinden birinin yalıtılması mümkündür. (iki ya da daha fazla hava çıkış deliğinin yalıtılması bir arızaya
neden olabilir)
Hava çıkışını izole etmek için ön paneli sökün ve yalıtım materyalini hava çıkış deliği içerisine yerleştirin.
Yalıtım materyali uzun olan hava çıkış deliği ile aynı uzunluktadır. Eğer daha kısa olan hava çıkış deliği yalıtılmak isteniyorsa,
kısaltmak için yalıtım materyalini kesin.
Yalıtım materyalini iç ünitenin alt yüzeyinin ilerisinden yaklaşık 10mm itin böylece hava dağıtım kanadı ile temas
etmeyecektir. Yalıtım materyalini yaklaşık 10mm’den fazla itmediğinizden emin olun.
•
•
•
•

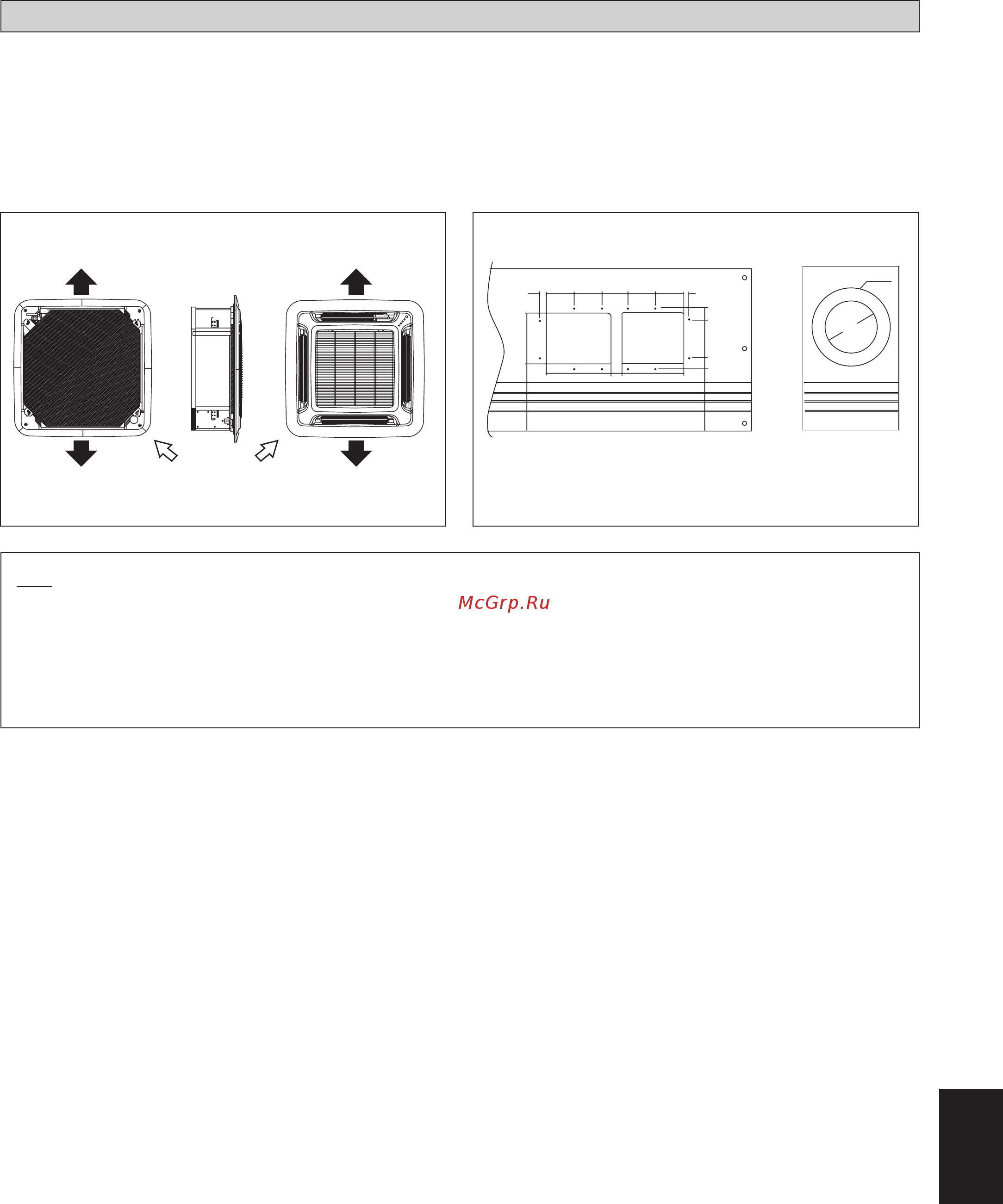

Kısa Kanal Spesifikasyonu
İç ünite kanal bağlantısı için hava çıkış ve hava giriş “çarpma” deliği ile birlikte sağlanır. Bununla birlikte yalnızca bir
kenarda hava çıkışı için kısa kanal bağlantısının olması mümkündür.
Eper bir engel (aydınlatma armatürü gibi) varsa veya uzun dar bir yerde ya da L şeklindeki bir yerde ise hava çıkışı için kısa
kanalın kullanılması hava akışı dağıtımını arttıracaktır. Ayrıca, aynı anda iki yeri ısıtmak/soğutmak için de kullanılabilir.
•
•
Mümkün olan Hava Çıkışlı ve Hava Giriş Yönü Mümkün olan Kanal Bağlantısı Delik Boyutları
10 IM-CKEW(DC)-1013(5)DAIKIN-TR.11 1110 IM-CKEW(DC)-1013(5)DAIKIN-TR.11 11 12/27/16 8:48:59 AM12/27/16 8:48:59 AM
