10-5
Türkçe
Türkçe
6. Su Borusu Bağlantisi
İç Ünitede su çıkış ve giriş bağlantıları bulunmaktadır. Ayrıca, hava çıkışını sağlamak için bağlantı üzerinde bir de
hava deliği bulunmaktadır.
Soğutulmuş su döngüsü veya baypasını gerçeklefltirmek için 3 yollu valf gerekir.
Kurulum yerinde siyah çelik boru, polietilen boru ve bakır boru kullanılması tavsiye edilir. Yoğuşmayı engellemek
için her tipteki boru ve bağlantıların polietilen (ARMAFLEX tipi veya eşdeğeri) ile yalıtılması gerekir.
Montaj esnasında hiçbir şekilde kirli ya da hasarlı boru veya tespit elemanı kullanılmamalıdır.
Kapasiteyi güçlendirmek ve bakımı kolaylaştırmak için sürgülü valf, dengeleme valfı, 2 yollu ya da 3 yollu valfı,
filtre, süzgeç, vs., gibi bazı ana tespit elemanlarının sistemde kullanılması gerekmektedir.
•
•
•
•
•

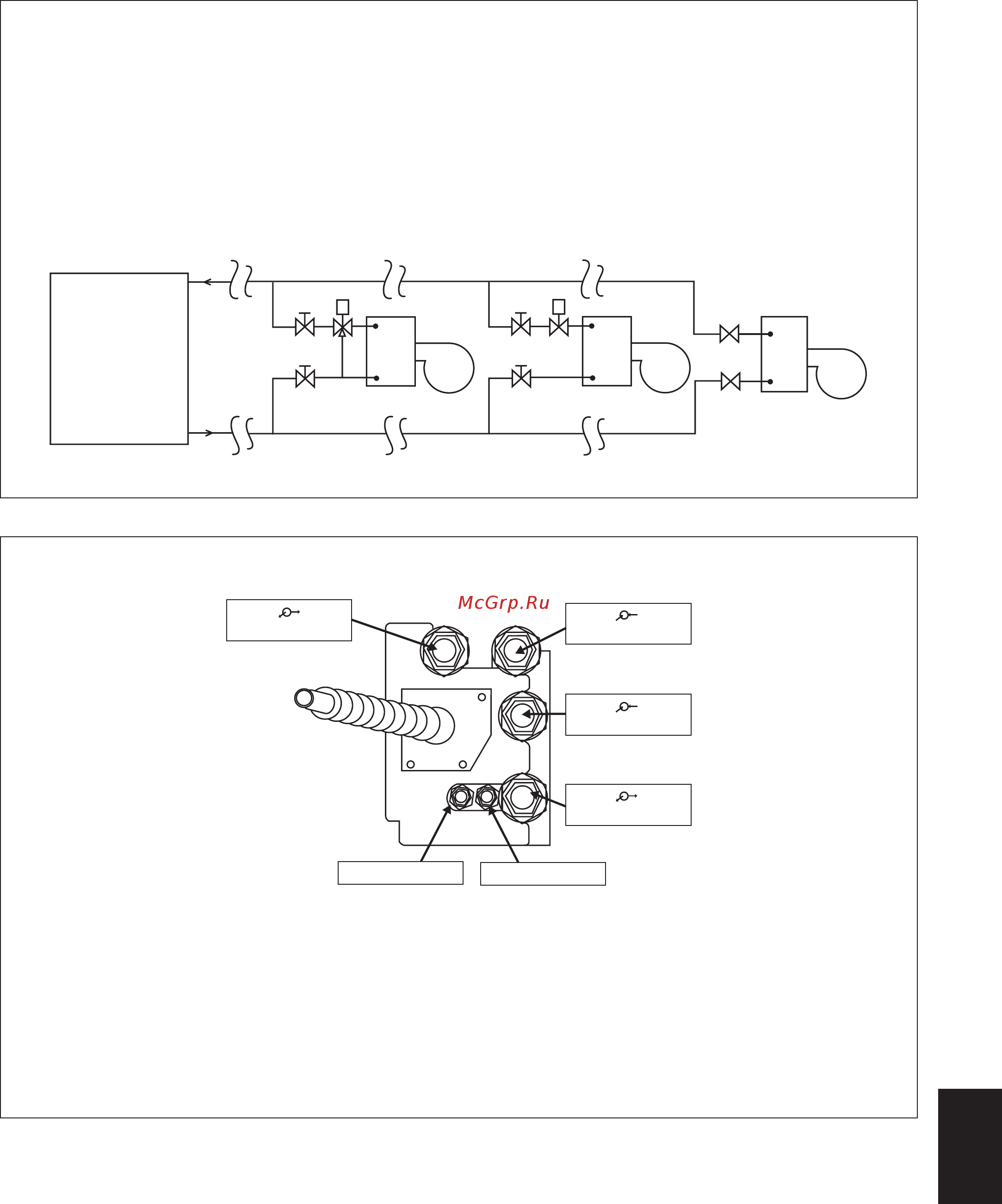

7. 4 Boru sistemi
Not:
Su Giriş 1 * Su Çıkışı 1 ve Erişim Vana 1 çift zorunluluktur. (Chiller * 1 bağlantı).
Su Girişi 2 * Su Çıkışı 2 ve Access Vana 2 çift zorunluluktur. (Kazan * 2 bağlantı).
Erişim Valf 1 Valf kapağı tespiti için kırmızı boyalı.
Her birleşme eklemler bir “O” halka ile birlikte de vidalı edilecektir. Sızdırmaz eklemleri sağlamak için vida dişlerinin
üzerine teflon beyaz bant uygulayın.
Kaçakları önlemek için sıkıca tüm vida bağlantısı emniyete
•
•
•
•
•
SU ÇIKIŞI 1
SU GİRİŞİ 1
SU GİRİŞİ 2
SU ÇIKIŞI 2
Soğutucu
Sürgülü Vana
Sürgülü Vana
FCU
3 Yollu Valf
Sürgülü Vana
Sürgülü Vana
FCU
2 Yollu Valf
İyi Kontrol Kötü Kontrol
Sürgülü Vana
Sürgülü Vana
FCU
En Kötü Kontrol
ERIŞIM VALFı 2
ERIŞIM VALFı 1
10 IM-CKEW(DC)-1013(5)DAIKIN-TR.5 510 IM-CKEW(DC)-1013(5)DAIKIN-TR.5 5 12/27/16 8:48:58 AM12/27/16 8:48:58 AM
