9-7
Русский
Рама
Решетка воздуха
Крышка фиксатора
решетки (2 шт.)
Винт M4 x 6
(2 шт.)

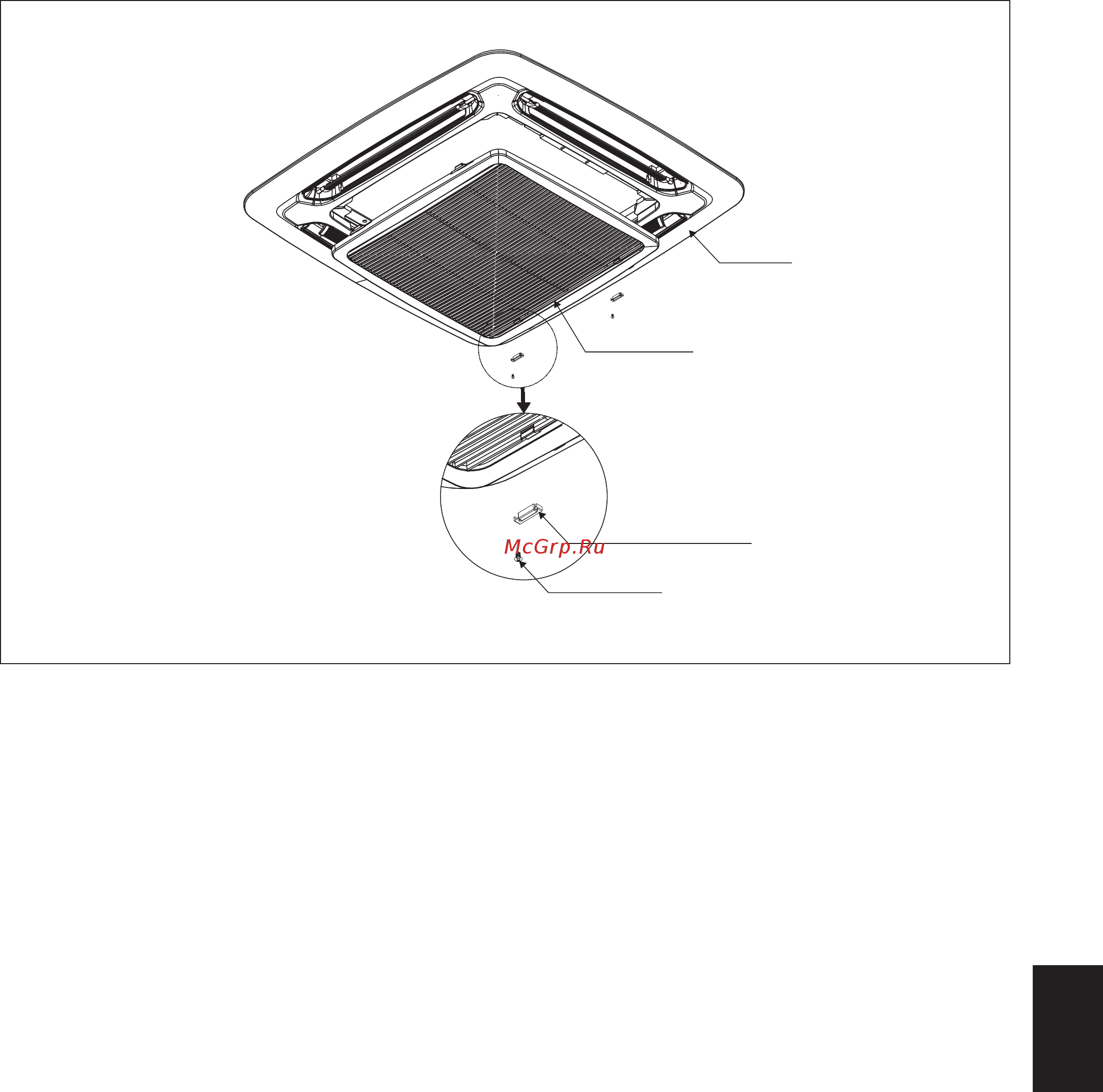

9. Крышка фиксатора решетки (Защита подвижной детали для прямого прикосновения
пользователем)
Решетка фиксатора крышки должна быть установлена в соответствии с рисунком ниже.
Если необходимо проведение сервисного обслуживания, следует выполнить следующее:
Перед проведением сервисного обслуживания необходимо убедиться, что блок выключен.
Чтобы разблокировать винт на крышке фиксатора решетки, используйте отвертку.
Для выполнения обслуживания снимите крышку фиксатора решетки и откройте решетку впуска
воздуха.
После выполнения сервисного обслуживания установите решетку впуска воздуха, закрепите винтом
крышку фиксатора решетки и убедитесь, что блок правильно установлен.
1.
2.
3.
4.
