LUZ INDICADORA
Acontecimiento LED de potencia Luz LED de Temporizador Código de Error
1. El sensor de habitación abierto o corto Titila 1 vez - Titila E1
2. Sensor de agua de la tubería abierto o corto Titila 2 veces - Titila E2
3. Temperatura de agua del tubo pobre Titila 3 veces - Titila E4
4. Temperatura de tubería de agua mala/defectuosa
- Titila 1 vez Titila E5
5. Falla de bomba de agua - Titila 2 veces Titila E6
6. Error de hardware (interruptor de clavija de tacto
corto/M3 o M4 con la sección Modo sin válvulas)
- Titila 6 veces Titila E8
7. Abertura de ventana activado* Titila 6 veces - -
8. Modo anticongelante activado* Titila 7 veces - -
9. Liberación de carga activada* Titila 8 veces - -
* Sólo aplicable para sistema de 4 tuberías
A) SELECCIÓN DE MODELO

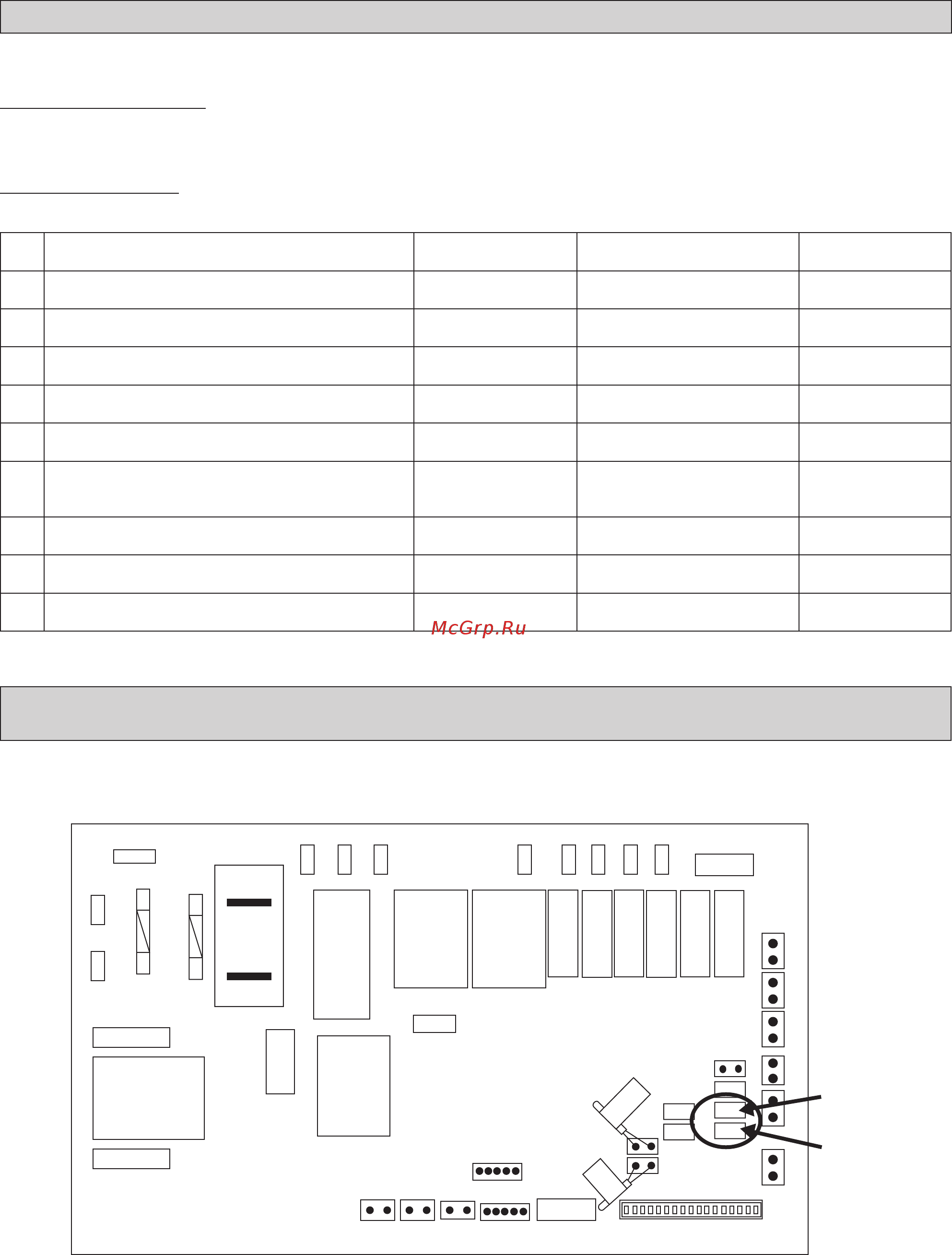

AJUSTE DEL TABLERO DE CONTROL DE LA UNIDAD VENTILADOR DE BOBINA
(APLICABLE PARA 4 UNIDADES DE TUBOS SOLAMENTE)
HTR
L
Modelo M3
Modelo M4
DIAGNÓSTICO DE AVERÍA
Controlador inalámbrico
Cuando aparezca un señal de funcionamiento del control remoto, el recibidor de señales en la unidad interior emitirá un sonido
para la confirmación de que ha aceptado el señal.
Controlador cableado
Si se detecta alguna condición anormal , el controlador cableado parpadeará el código de error.
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCPCO_DRAFT
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
