8-7
Português

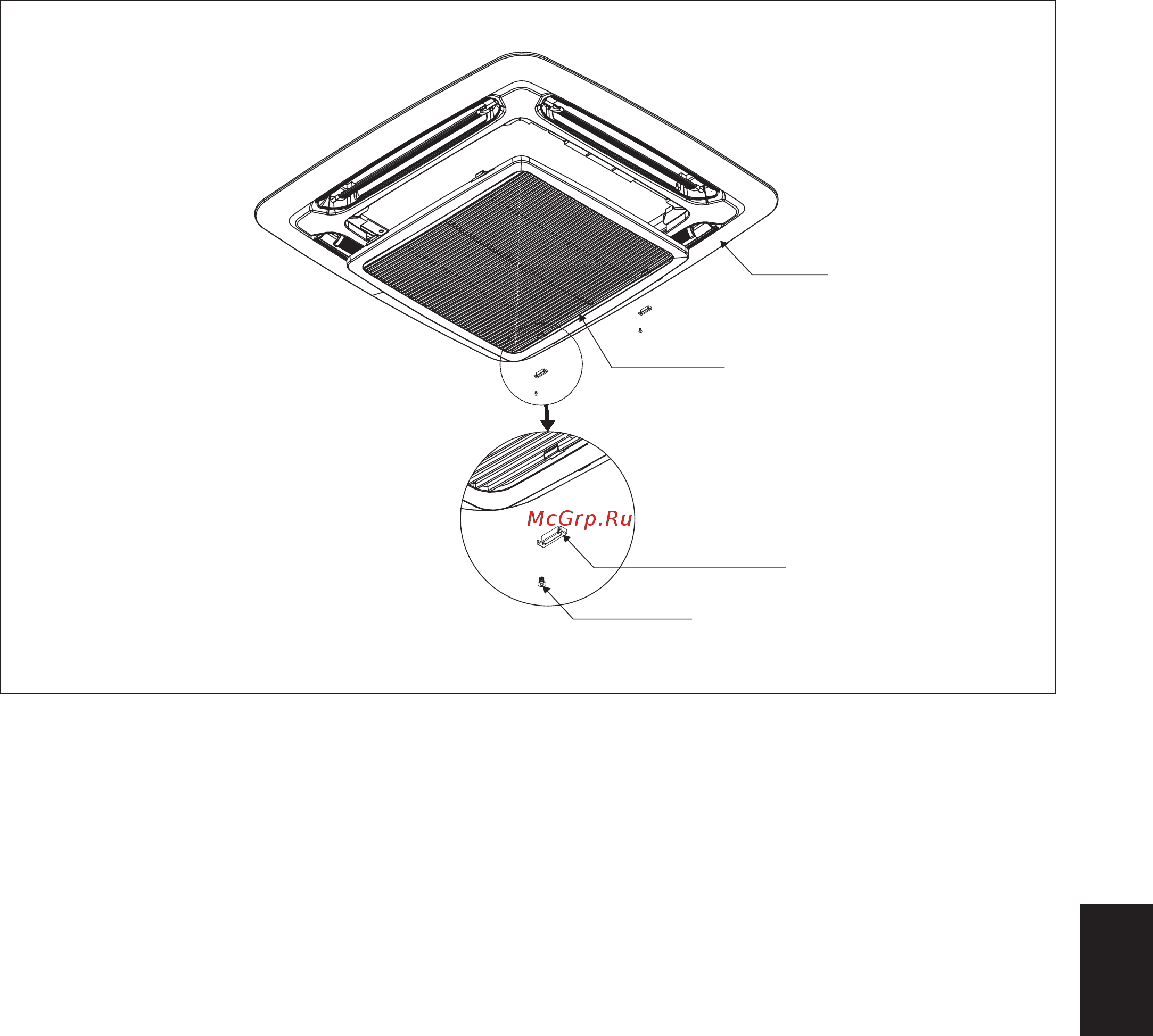

Estrutura
Grelha de Admissão
Grelha de Bloqueio da Cobertura
(2pçs)
Parafuso M4 x 6
(2pçs)
9. Grelha de Bloqueio de Cobertura (A protecção de peça amovível para toque directo do utilizador)
A grelha de bloqueio de cobertura deve instalar-se conforme a imagem abaixo.
Se a unidade necessitar de manutenção, devem seguir-se os passos abaixo:
Confirme que a unidade foi desligada antes de fazer a manutenção.
Utilize uma chave de parafusos para desbloquear o parafuso na grelha de bloqueio de cobertura.
Retire a grelha de bloqueio de cobertura e abra a grelha de admissão para fazer a manutenção.
Instale a grelha de manutenção e aparafuse a grelha de bloqueio de cobertura após a manutenção e certifique-se que a
unidade está devidamente instalada.
1.
2.
3.
4.
8 IM-CKEW(DC)-1013(5)DAIKIN-PT.i7 78 IM-CKEW(DC)-1013(5)DAIKIN-PT.i7 7 12/27/16 8:48:26 AM12/27/16 8:48:26 AM
