10-8
10. Kablo Tesisatı
Şekil A
Şekil B Şekil C
Şekil D Şekil E

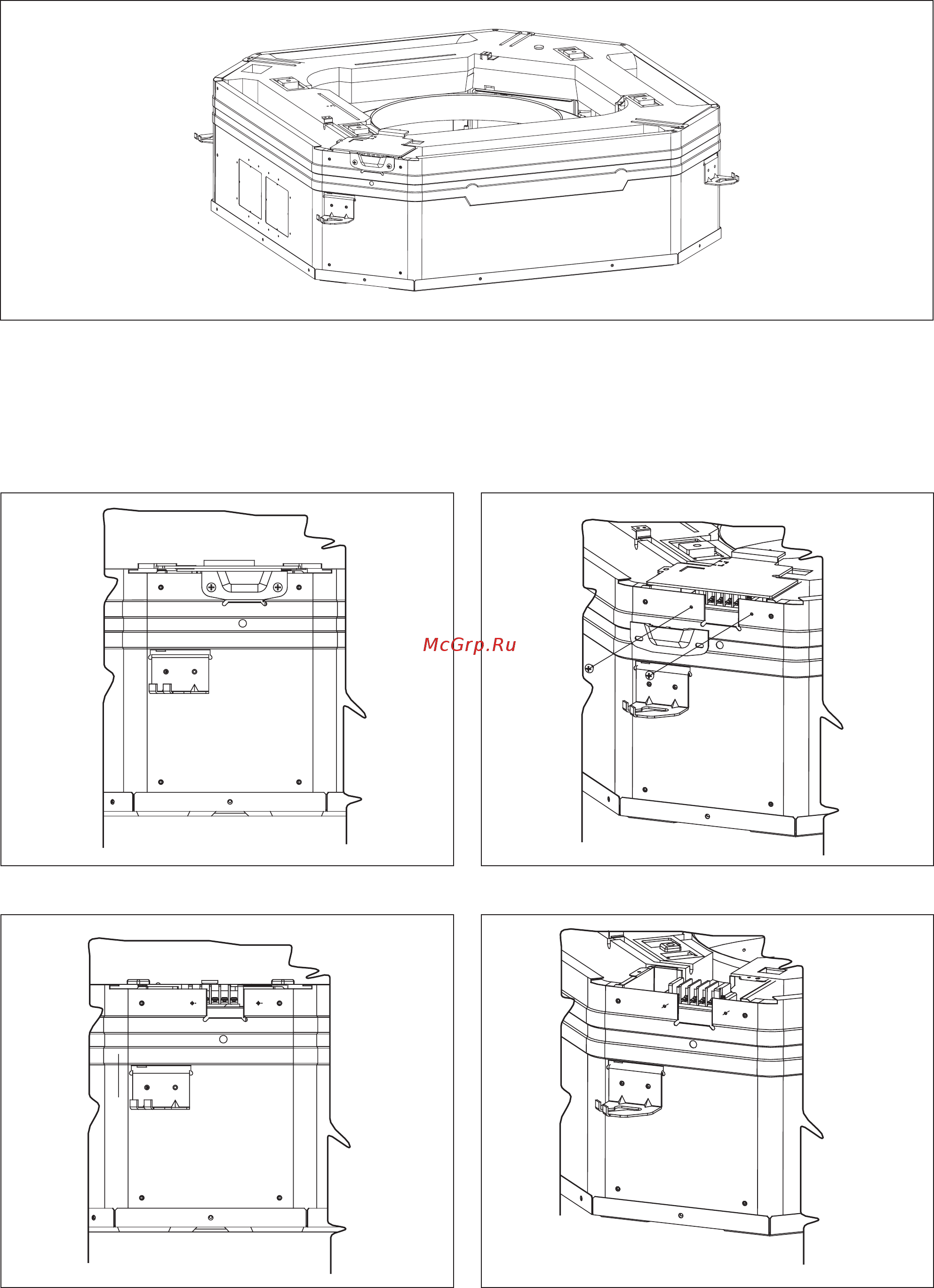

Şekil A ve Şekil B iç ünitedeki kapak kablosunun konumunu gösterir.
Güç kaynağı kablolarını ve dış üniteden gelen kabloları bağlama adımları.
Şekil Cde gösterildiği gibi adet vidayı çıkararak kablo kapağını çıkarın.
Kablolar, delik yüksekliğini geçmeden sırası ile Şekil D ve Şekil E’de gösterildiği gibi delikten geçirilecektir.
Ardından, kabloyu kapatmak için kablo kapağı geri takılacaktır.
1.
2.
3.
10 IM-CKEW(DC)-1013(5)DAIKIN-TR.8 810 IM-CKEW(DC)-1013(5)DAIKIN-TR.8 8 12/27/16 8:48:58 AM12/27/16 8:48:58 AM
