8-12
HTR
L
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCPCO_DRAFT
SILENT
CVLV
HVLV
WTP
AS
CN_DRY

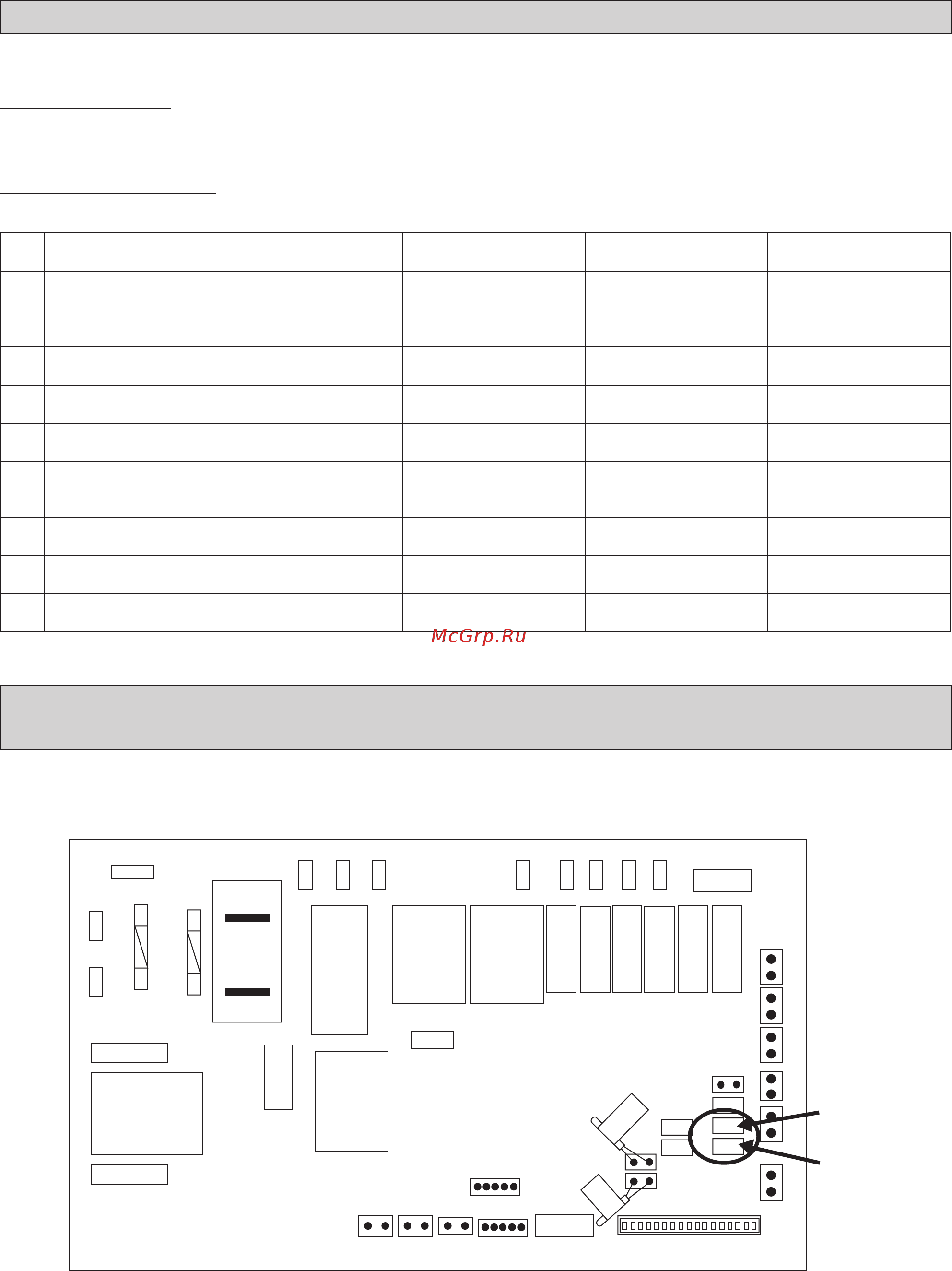

LUZES INDICADORAS
Evento LED de energia LED do temporizador Código de erro
1. Sensor de Divisão Aberto ou Curto Pisca 1 vez - E1 a piscar
2. Sensor da Água no Tubo Aberto ou Curto Pisca 2 vezes - E2 a piscar
3. Temperatura da Água no Tubo Fraca Pisca 3 vezes - E4 a piscar
4. Temperatura da Água no Tubo Má/Falha
- Pisca 1 vez E5 a piscar
5. Erro da bomba de água - Pisca 2 vezes E6 a piscar
6. Erro de Hardware (pino do interruptor táctil pe-
queno/ Modo M3 ou M4 com secção sem válvula)
- Pisca 6 vezes E8 a piscar
7. Janela aberta activada* Pisca 6 vezes - -
8. Modo anti-congelamento activado* Pisca 7 vezes - -
9. Descarga da carga activada* Pisca 8 vezes - -
* Só aplicável a um sistema com 4 tubos
A) SELEÇÃO DE MODO
CONFIGURAÇÃO DO QUADRO CONTROLADOR DA UNIDADE DA BOBINA DA VENTOINHA
(APLICÁVEL APENAS PARA 4 UNIDADES DE CANOS)
Modelo M3
Modelo M4
DIAGNÓSTICO DE FALHAS
Controlador sem fi os
Quando existe um sinal operacional do controlo remoto por infravermelhos, o receptor do sinal na unidade interior emite um
sinal sonoro (bip) a confirmar a aceitação do sinal.
Controlador Com Ligação
Se não houver nenhuma condição anormal detectada, o controlador com fios fará com que o código de erro pisque.
8 IM-CKEW(DC)-1013(5)DAIKIN-PT.i12 128 IM-CKEW(DC)-1013(5)DAIKIN-PT.i12 12 12/27/16 8:48:27 AM12/27/16 8:48:27 AM
