4-12

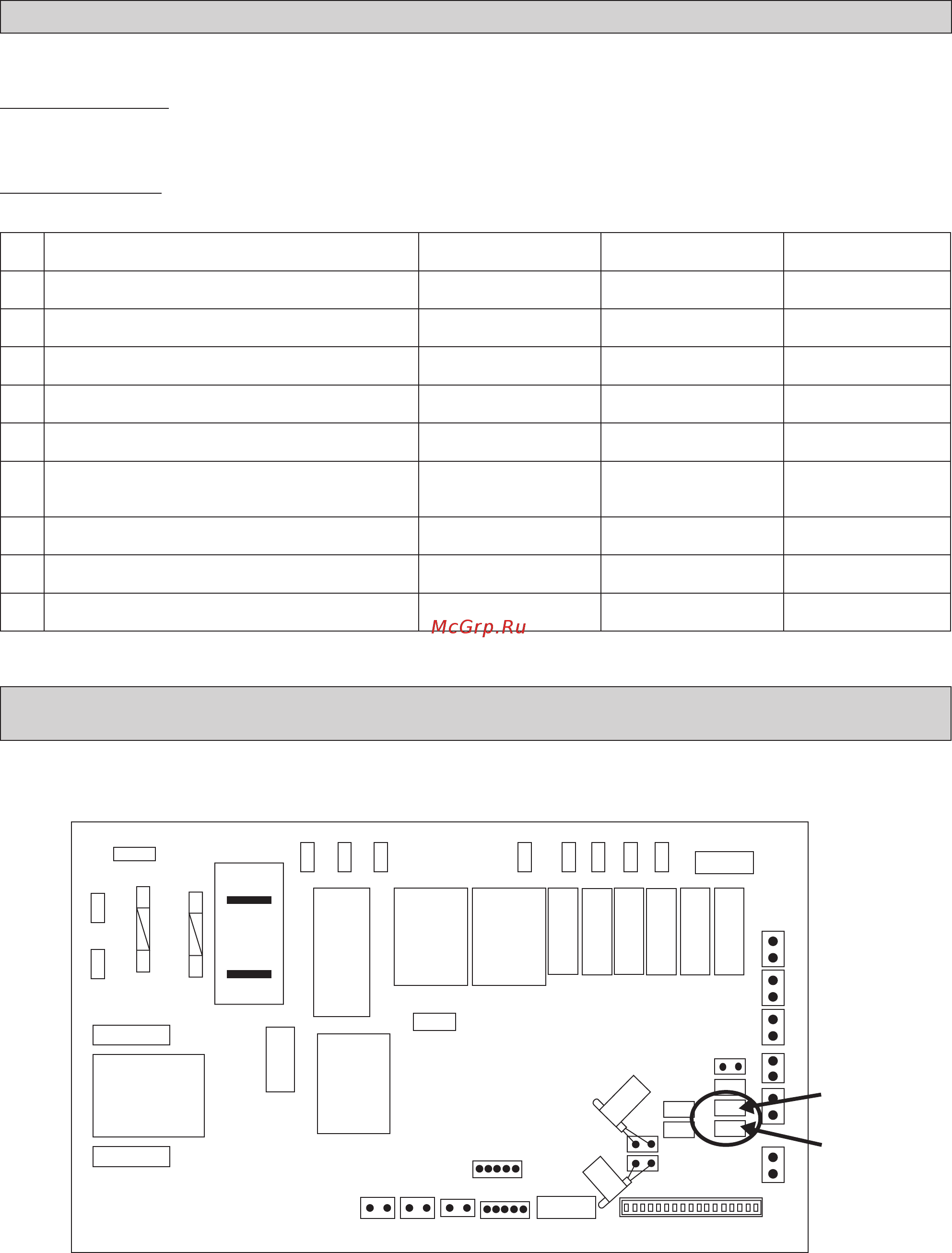

INDICATIELAMPJES
Gebeurtenis Aan/Uit-LED Timer-LED Foutcode
1. Ruimtesensor Geopend of Kortgesloten Knipperen 1 keer - E1 knippert
2. Leiding Water Sensor Geopend of Kortgesloten Knipperen 2 keer - E2 knippert
3. Leiding Watertemperatuur Slecht Knipperen 3 keer - E4 knippert
4. Leiding Watertemperatuur Slecht/Storing
- Knipperen 1 keer E5 knippert
5. Storing Waterpomp - Knipperen 2 keer E6 knippert
6. Hardwarefout (kortsluiting pen Aanraakschakelaar/
M3 of M4 Stand met ventielloos gedeelte)
- Knipperen 6 keer E8 knippert
7. Venster open geactiveerd* Knipperen 6 keer - -
8. Antivriesstand geactiveerd* Knipperen 7 keer - -
9. Belastingvermindering geactiveerd* Knipperen 8 keer - -
* Geldt alleen voor het 4-leidingensysteem
A) MODELKEUZE
INSTELLING VENTILATORLUCHTKOELER OP BESTURINGBORD
(ALLEEN TOEPASBAAR VOOR UNITS MET 4 LEIDINGEN)
FOUTDIAGNOSE
Draadloze Besturing
Wanneer er een infrarood bedieningssignaal van de afstandsbediening is, zal de signaalontvanger op de binnen-unit een <piep>
laten horen ter bevestiging van de ontvangst van het signaal.
Verdrade Besturing
Als er iets abnormaals wordt waargenomen, knippert op de bedrade controller de foutcode.
Model M3
Model M4
HTR
L
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCPCO_DRAFT
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
4 IM-CKEW(DC)-1013(5)DAIKIN-NL.i12 124 IM-CKEW(DC)-1013(5)DAIKIN-NL.i12 12 12/27/16 8:47:13 AM12/27/16 8:47:13 AM
