Daikin FWG05AAFNMV1 [76/184] Límites operativos
![Daikin FWG05AAFNMV1 [76/184] Límites operativos](/views2/1691997/page76/bg4c.png)
5-10

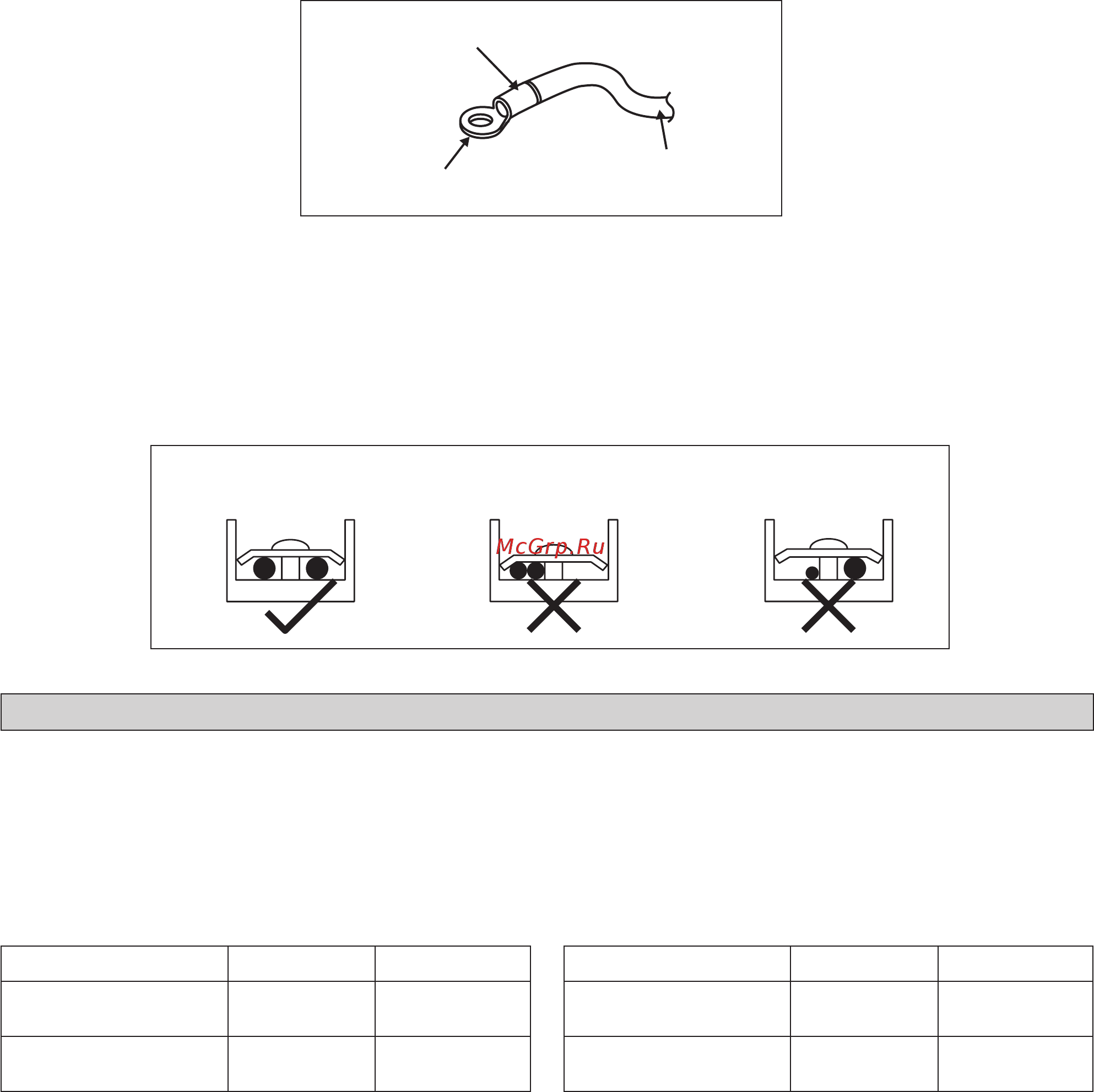

Aplique manguitos de aislamiento
Terminal redondo preformado
Conductor eléctrico
Conecte cables del mismo
calibre a ambos lados.
No conecte cables del mismo
calibre a un lado.
No conecte cables de
distinto calibre.
Pasos para conectar los cables de instalación:
Utilice el destornillador adecuado para ajustar los tornillos de los bornes. Si la punta es demasiado pequeña, la cabeza del
tornillo podría dañarse y no se ajustaría apropiadamente. Si se ajusta demasiado, el tornillo podría ser dañarse.
No conecte cables de distinto calibre al mismo terminal eléctrico.
Use el cable especificado. Conecte firmemente el cable al terminal. Fije el cable sin aplicar fuerza excesiva al terminal.
Mantenga el cableado ordenado y no obstruya otros equipos al abrir la tapa de la caja de bornes.
•
•
•
•
Límites operativos:
Transportador de agua : Agua
Temperatura del agua : 4°C ~ 10°C (Refrigeración), 35°C ~ 50°C (2 Tubos), 35°C ~ 70°C (4 Tubos),
Presión máxima de agua : 16 bar
Temperatura del aire : (como abajo)
Unidad de Refrigeración Unidad De Calentamiento
Ts: Temperatura de bulbo seco. Th: Temperatura de bulbo húmedo.
MARGEN DE OPERACIÓN
Temperatura Ts °C/°F Th °C/°F
Temperatura interior
mínima
16,0 / 60,8 11,0 / 51,8
Temperatura interior
máxima
32,0 / 89,6 23,0 / 73,4
Temperatura Ts °C/°F Th °C/°F
Temperatura interior
mínima
16,0 / 60,8 -
Temperatura interior
máxima
30,0 / 86,0 -
Todos los alambres deben estar conectados firmemente.
Verifique que ningún cable toque la tubería de refrigerante, el compresor o cualquier pieza móvil del motor del
ventilador.
Los cable de conexión entre la unidad interior y la unidad exterior deben estar sujetados a las abrazaderas para cables.
El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo
requerimiento.
Al colocar la tapa de la caja de bornes, cuide de no perforar ningún cable.
Después de efectuar todas las conexiones del cableado, llene los huecos o perforaciones con aislante (obtenido localmente)
para evitar que entren pequeños animales e insectos a la unidad.
Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los
cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
•
•
•
•
•
•
•
5 IM-CKEW(DC)-1013(5)DAIKIN-ES.i10 105 IM-CKEW(DC)-1013(5)DAIKIN-ES.i10 10 12/27/16 8:47:29 AM12/27/16 8:47:29 AM
