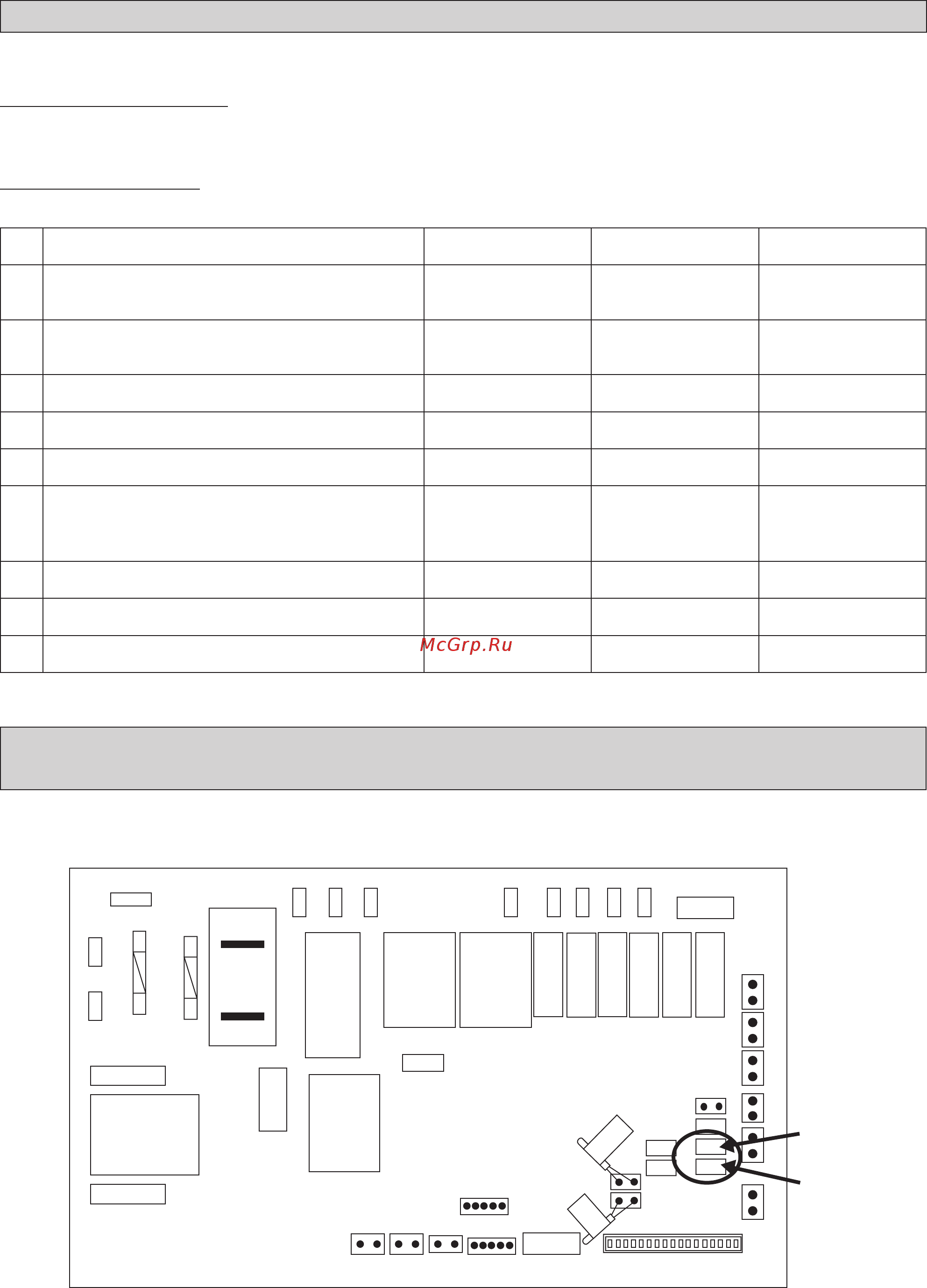

9-12
ПОКАЗАНИЯ ИНДИКАТОРОВ
Действие СИД ПИТАНИЯ СИД Таймера Код ошибки
1. Комнатный датчик отключен или короткое
замыкание
Мигает 1 раз - Мигает E1
2. Датчик трубопровода отключен или короткое
замыкание
Мигает 2 раза - Мигает E2
3. Плохо Tемпература Tрубопровода Мигает 3 раза - Мигает E4
4. Плохой/неисправности температура трубопровода
- Мигает 1 раз Мигает E5
5. Неисправность водяного насоса - Мигает 2 раза Мигает E6
6. Аппаратная ошибка (тактовый переключатель
вывод замкнут/М3 или М4 режим с бесклапанные
разделе)
- Мигает 6 раза Мигает E8
7. Активирована функция Открытое Окно
*
Мигает 6 раза - -
8. Активирован режим Антифриз
*
Мигает 7 раза - -
9. Активирована функция Сбрасывания Нагрузки
*
Мигает 8 раза - -
* Применимо только с 4-трубной системой
A) ВЫБОР МОДЕЛИ
УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ ВЕНТИЛЯТОРНОГО ДОВОДЧИКА
(ПРИМЕНИМО ДЛЯ 4 ТРУБЫ ТОЛЬКО ЕДИНИЦЫ)
HTR
L
Модель M3
Модель M4
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
Беспроводное контроллер
Когда на пульте дистанционного управления загорается инфракрасный индикатор функционирования, то датчик
сигналов на комнатном блоке произведет сигнал <бип> для подтверждения получения сигнала.
Проводной контроллер
При обнаружении любого ненормального состояния проводной контроллер начнет мигать, указывая на код ошибки.
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SEN
H_SEN
HEAT
VALV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL
A_FRZ
W_OPEN
UNOCP
CO_DRAFT
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
