5-8
10. Cableado
Figura A
Figura B Figura C
Figura D Figura E

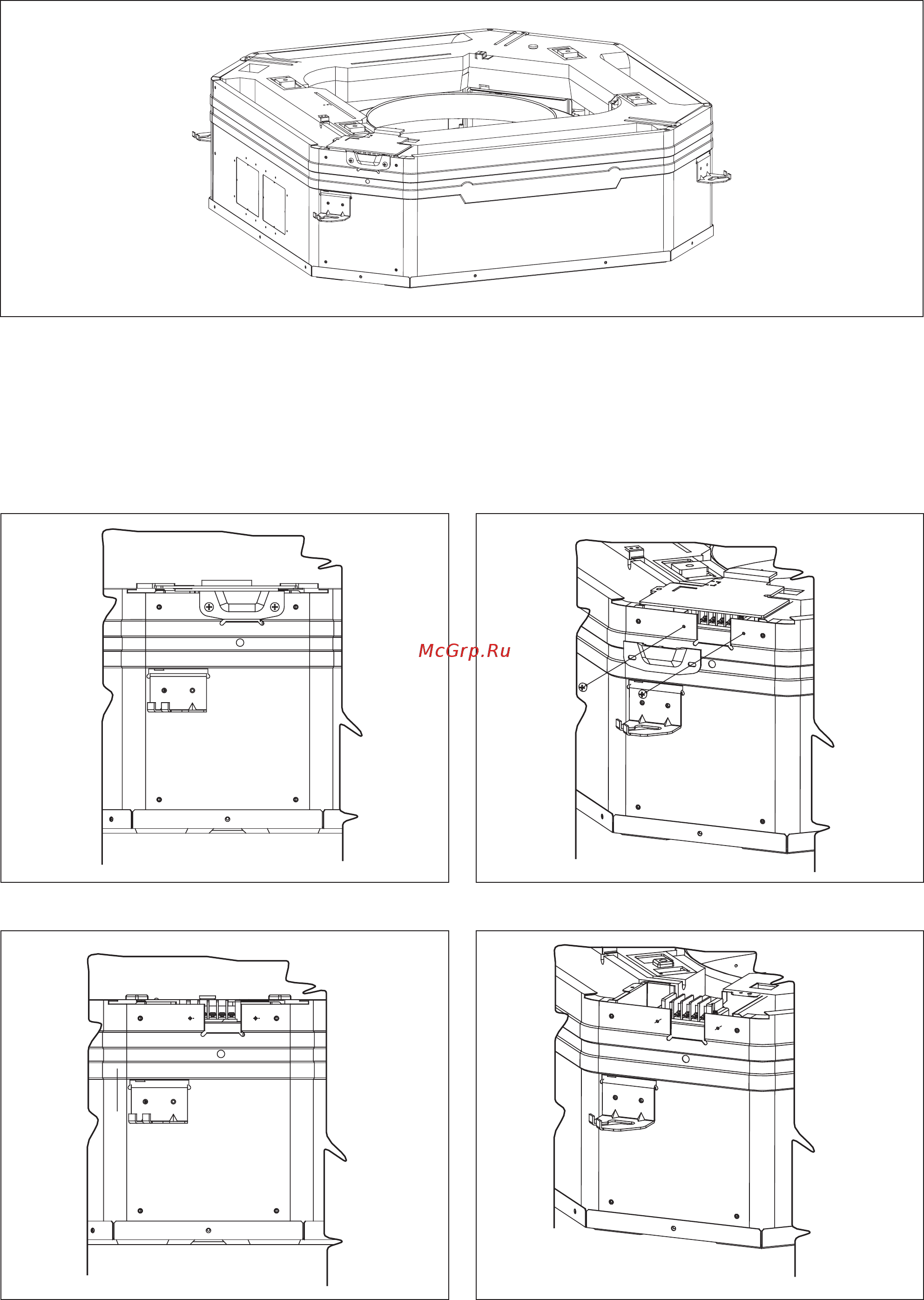

Los Figura A y B exponen la ubicación de la tapa de cables en la unidad interior.
Pasos para instalar los conductores de la fuente de alimentación y conductores de la unidad de exteriores.
Extraiga la tapa de cables quitando los tornillos como se muestra en el Figura C.
Los cables se pasarán por el orificio como se muestra en los Figura D y E respectivamente sin sobrepasar la altura del
orificio.
Después de eso, se volverá a montar la tapa de cables.
1.
2.
3.
5 IM-CKEW(DC)-1013(5)DAIKIN-ES.i8 85 IM-CKEW(DC)-1013(5)DAIKIN-ES.i8 8 12/27/16 8:47:29 AM12/27/16 8:47:29 AM
