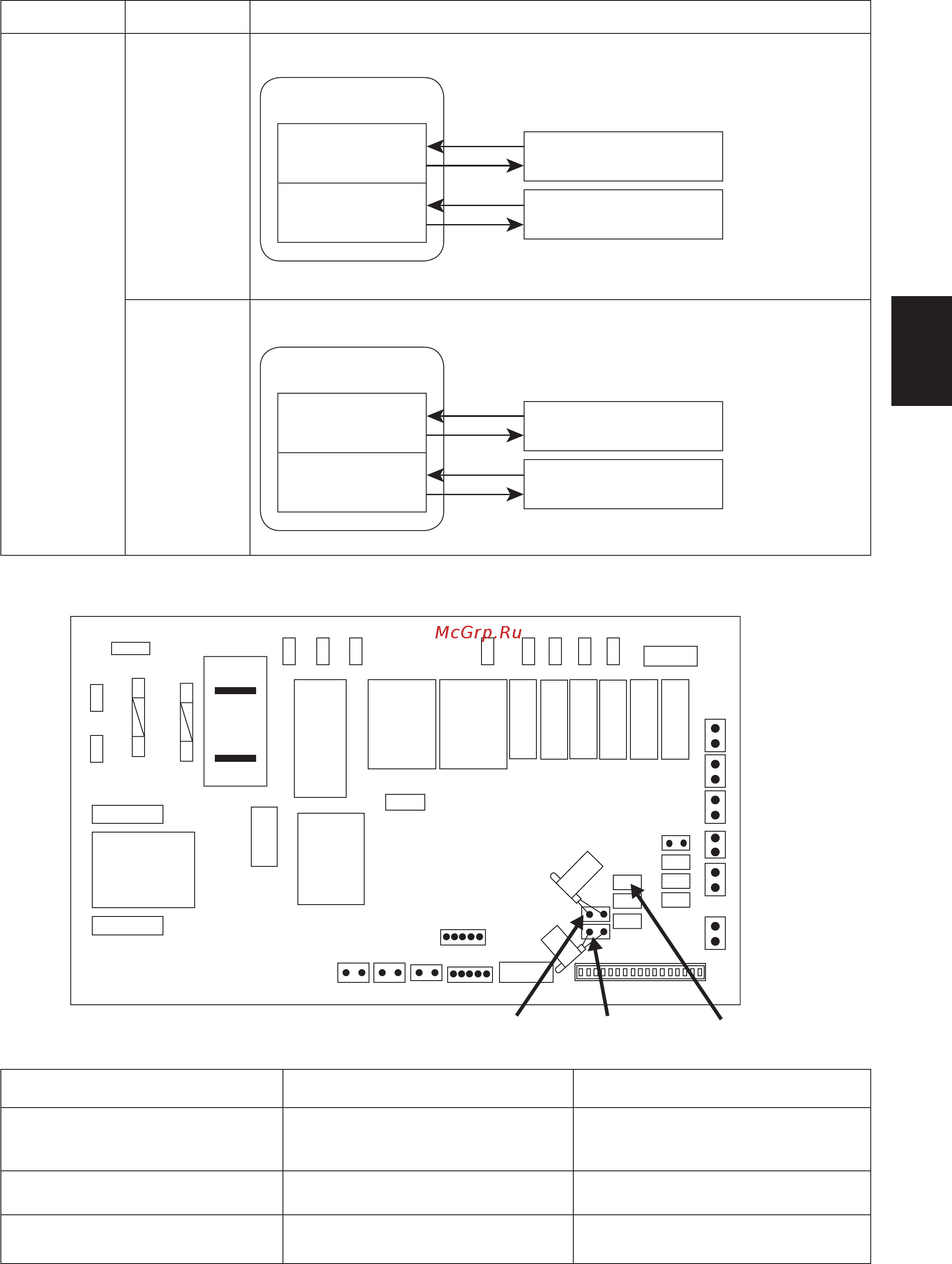

Daikin FWG05AAFNMV1 [63/184] Spoel 1
![Daikin FWG08AAFNMV1 [63/184] Spoel 1](/views2/1691997/page63/bg3f.png)
4-13
Nederlands
Systeem Model Functie
4 Leidingen
Systeem
M3 -
Model 3
Alleen koeling met boiler
M4 -
Model 4
Koeling of verwarming met boiler
Het standaard besturingsbord (W 2,0) komt met de fabrieksinstelling voor:- Model 4. Kies het model met de dienovereenkomstige
jumper.
Minikoeler
(Alleen koeling)
Boiler
B) VENTIEL, VERWARMING EN VENTILATOR VOORRANGSKEUZE
Jumper Met Jumper (Standaard) Zonder Jumper
Jumper ventilator voorrang Door gebruiker ingestelde snelheid of
langzaam, wanneer op automatisch.
Ventilator stopt, wanneer thermostaat
uitgeschakeld wordt
Verwarmings Jumper Voor warmtepomp Alleen voor koeling
Ventiel jumper Voor ventielbesturing Voor besturing zonder ventiel
Spoel 1
Spoel 2
FCU
Minikoeler
(Koeling/Verwarming)
Boiler
Spoel 1
Spoel 2
FCU
Verwarmings Jumper
Jumper Ventilatorvoorrang
Ventiel Jumper
HTR
L
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCP
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
CO_DRAFT
4 IM-CKEW(DC)-1013(5)DAIKIN-NL.i13 134 IM-CKEW(DC)-1013(5)DAIKIN-NL.i13 13 12/27/16 8:47:13 AM12/27/16 8:47:13 AM
