7-11
Ελληνικά
Εκροή αέραΕκροή αέρα
Εκροή αέρα Εκροή αέρα
Είσοδος αέρα
Ήδη τρυπημένη οπή εκροής αέρα
Ήδη τρυπημένη
οπή εισόδου αέρα
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115

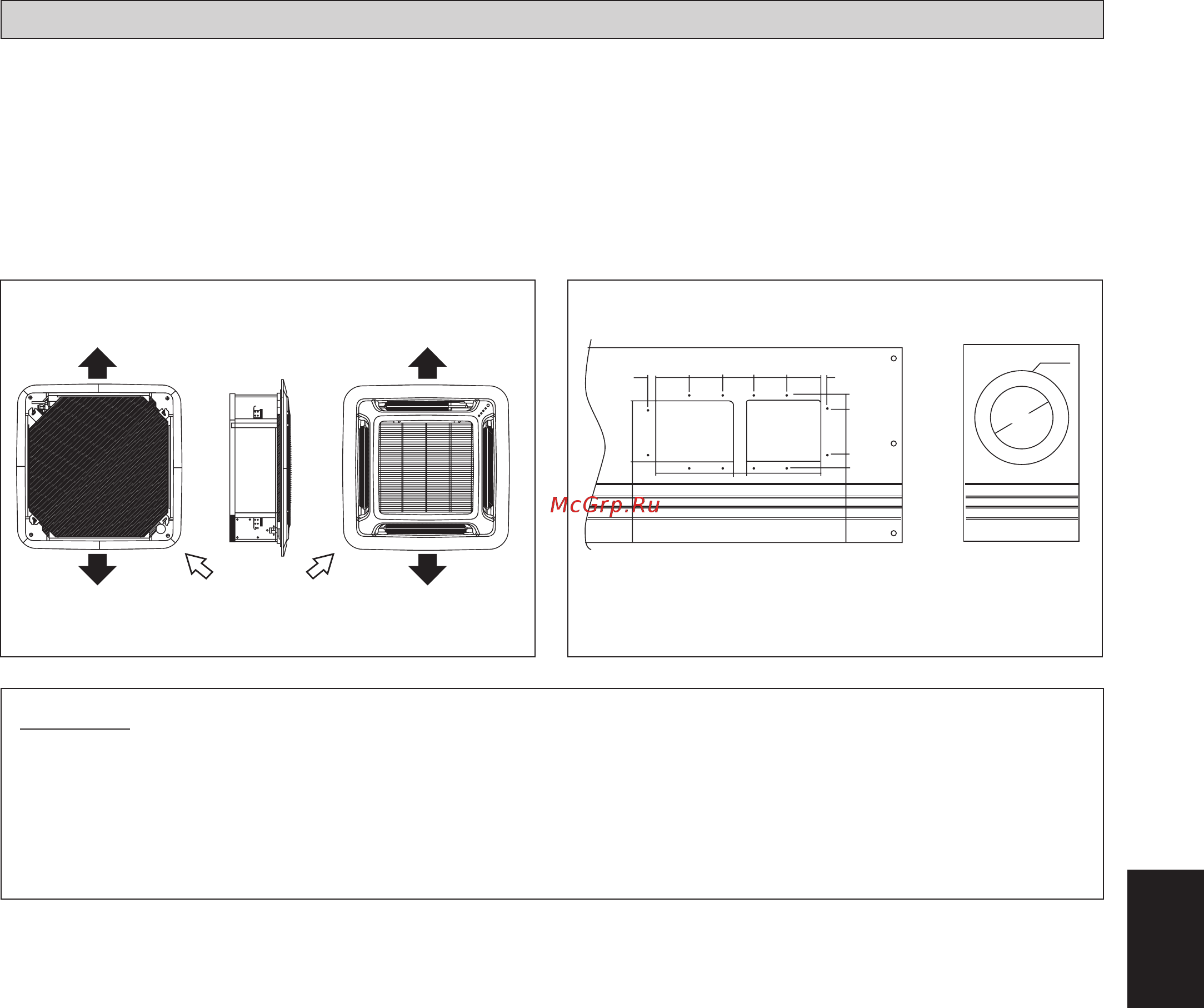

ΠΡΟΑΙΡΕΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ
ΣΗΜΕΙΩΣΗ
Αποφύγετε τη χρήση του κοντού αγωγού στον οποίο η γρίλια εκροής αέρα μπορεί να κλείσει τελείως, για να
αποφύγετε την ψύξη του εξατμιστή.
Για να αποφύγετε το σχηματισμό συμπύκνωσης, βεβαιωθείτε ότι υπάρχει αρκετή θερμική μόνωση και δεν υπάρχει
διαρροή ψυχρού αέρα όταν συνδέετε τον κοντό αγωγό.
Κρατήστε την εισαγωγή καθαρού αέρα εντός του 20% της συνολικής ροής του αέρα. Εφοδιαστείτε επίσης με ένα
θάλαμο και χρησιμοποιήστε ανεμιστήρα ενίσχυσης.
•
•
•
Στεγανοποιητικό υλικό
Είναι δυνατή η στεγανοποίηση μιας από τις τέσσερις εξόδους εκροής αέρα. (η στεγανοποίηση δύο ή περισσοτέρων
εξόδων εκροής αέρα μπορεί να προκαλέσει δυσλειτουργία)
Αφαιρέστε το μπροστινό πάνελ και εισαγάγετε το υλικό στεγανοποίησης μέσα στην έξοδο εκροής αέρα στην εσωτερική
μονάδα για να στεγανοποιήσετε την έξοδο αέρα.
Το υλικό στεγανοποίησης έχει το ίδιο μήκος με τη μακρύτερη έξοδο εκροής αέρα. Εφόσον είναι επιθυμητή η
στεγανοποίηση της κοντύτερης εξόδου εκροής αέρα, κόψτε το υλικό στεγανοποίησης για να το κοντύνετε.
Σπρώξτε το υλικό στεγανοποίησης κατά 10mm πέρα από την επιφάνεια του πυθμένα της εσωτερικής μονάδας έτσι ώστε
να μην αγγίζει τη περσίδα του αέρα. Προσέξτε να μη σπρώξετε το υλικό στεγανοποίησης περισσότερο από 10mm.
•
•
•
•
Προδιαγραφές κοντού αγωγού
Η εσωτερική μονάδα διαθέτει ήδη τρυπημένη οπή εκροής αέρα και εισόδου αέρα για τη σύνδεση των αγωγών. Ωστόσο,
η σύνδεση του κοντού αγωγού για την εκροή αέρα είναι δυνατή μόνο στη μια πλευρά.
Η χρήση κοντού αγωγού για την εκροή αέρα θα βελτιώσει τη κατανομή της ροής του αέρα εφόσον υπάρχει εμπόδιο
(όπως φωτιστικό) ή στη περίπτωση ενός μακρόστενου δωματίου ή ενός δωματίου σχήματος L. Χρησιμοποιείται επίσης
για τον ταυτόχρονο κλιματισμό δύο δωματίων.
•
•
Πιθανή κατεύθυνση εκροής αέρα και εισόδου αέρα Πιθανή διάσταση ανοίγματος για σύνδεση αγωγού
7 IM-CKEW(DC)-1013(5)DAIKIN-GR.i11 117 IM-CKEW(DC)-1013(5)DAIKIN-GR.i11 11 12/27/16 8:48:07 AM12/27/16 8:48:07 AM
