5-14
C ) OTROS
La tablero de control viene con otra opción.
Modo desocupado
Si el contacto seco está cerrado, el modo desocupado está activado y viceversa. Cuando el temporizador está activo, el sistema
vuelve al modo ocupado.

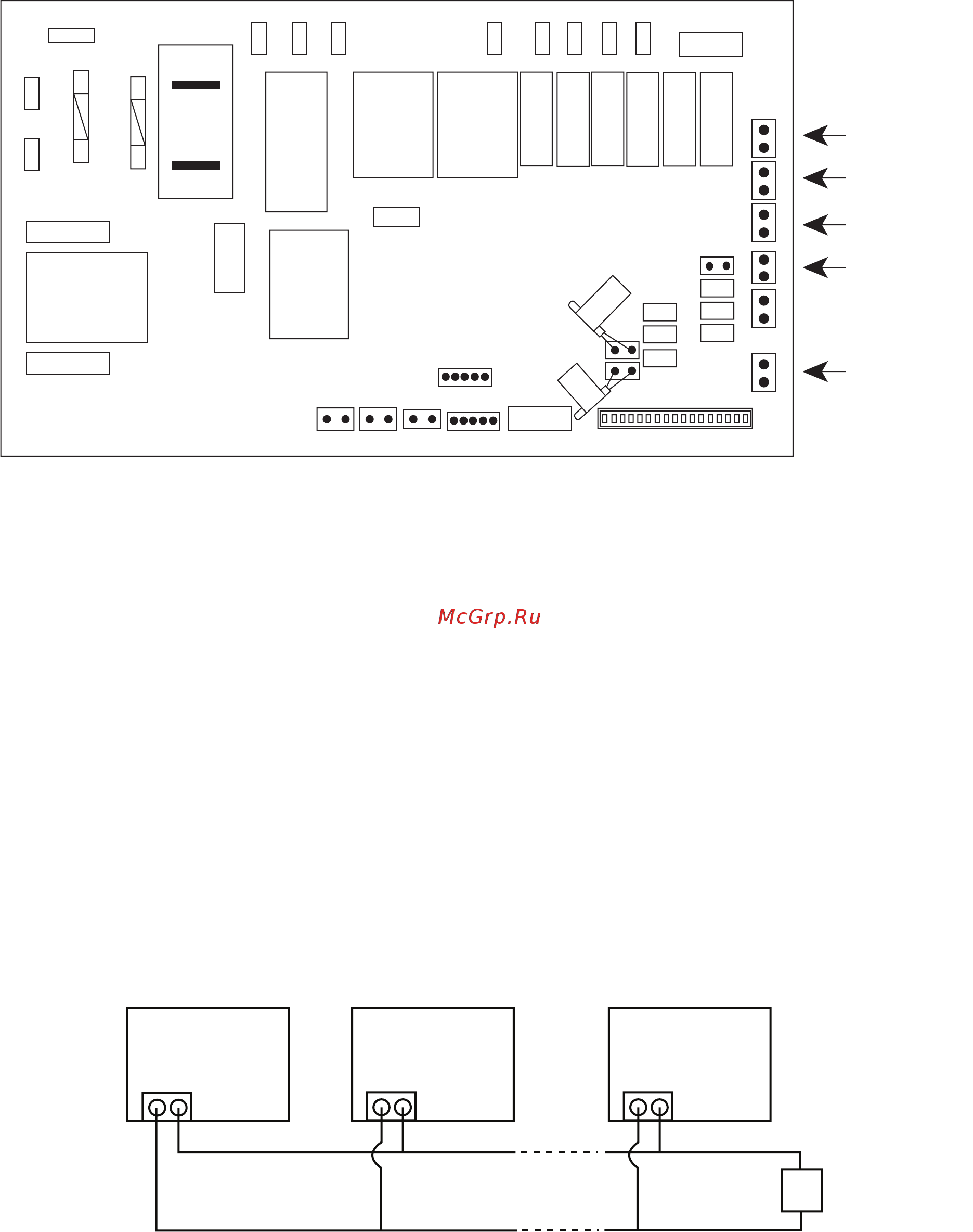

Los puntos de conexión de los contactos secos pueden ser conectados en paralelo con otros tableros de unidades de ventilador
de bobina (FCU). Si el contacto seco está cerrado. El modo desocupado será activado sobre todas las unidades de ventilador
de bobina que estén conectadas en paralelo como se muestra en la imagen de arriba.
Modo anticongelante
La operación anticongelante tiene la prioridad más alta entre todas las unidades operativas. La operación anticongelante será
activada sólo si el contacto seco está cerrado y viceversa.
Modo de ventana abierta
Los puntos de conexión de los contactos secos pueden ser conectados en paralelo con otros tableros de unidades de ventilador
de bobina (FCU). Si el contacto seco está cerrado, la el modo de ventana abierta estará activado en todas las unidades de
ventilador de bobina que estén conectadas en paralelo, como se enseña en el siguiente gráfico.
Vertimiento de Carga
Los puntos de conexión de los contactos secos pueden ser conectados en paralelo con otros tableros de unidades de ventilador
de bobina (FCU). Si el contacto seco está cerrado, el vertimiento de carga será activada en todas las unidades de ventilador
de bobina que estén conectadas en paralelo como se muestra en el siguiente gráfico.
i)
ii)
iii)
iv)
SW
FCU1 FCU2 FCU3
El general desocupado, la ventana general abierta y la operación de vertimiento de carga también podrían ser activados a través
la red de banda ancha de comunicación con el controlador maestro, con o sin la conexión. (Depende de la disponibilidad para
esta característica.)
Nota:
El Modo de ventilación automático es sólo aplicable en el modelo 3. (Refrigeración sólo con caldera).
El modo de ventilación no está disponible en el control sin valvulas.
El microteléfono alámbrico tiene un sensor de espacio interior. Evite localizar el microteléfono alámbrico en sitios aislados,
porque la lectura de la temperatura ambiente será inexacta.
i)
ii)
iii)
Modo desocupado
Modo anticongelante
Conecte al interruptor
de nivel
Modo de vertimiento de
carga
HTR
L
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SENH_SEN
HEAT
VA LV E
CN_DSP
SHED
M4
M3
M2
M1
TFULL A_FRZ W_OPEN UNOCP
SILENT
CVLV
HVLV
WTP
AS
CN_DRY
Modo de ventanas abiertas
CO_DRAFT
INTERRUPTOR
GENERAL
