Biasi INOVIA [10/68] Описание котла

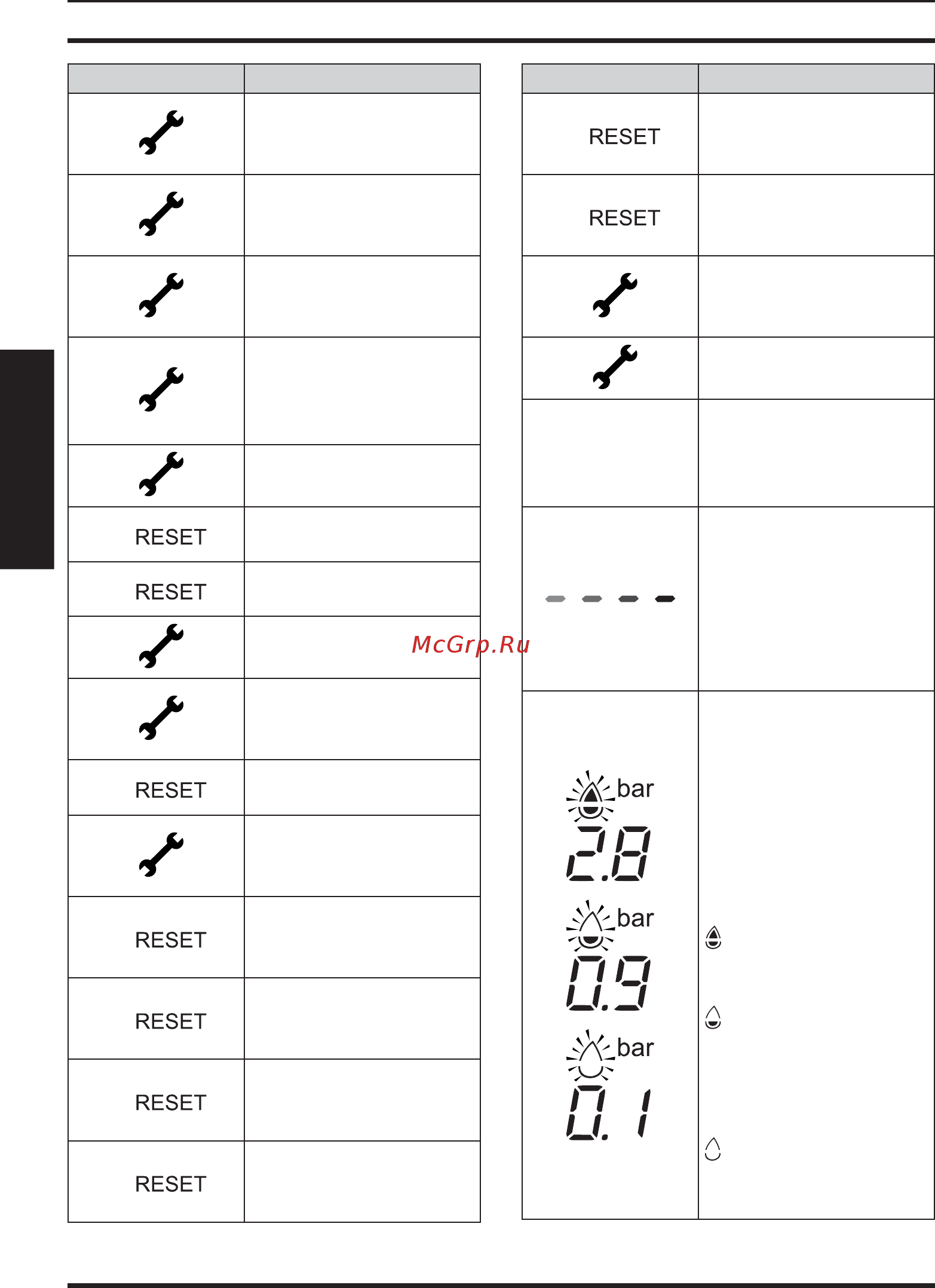

![Biasi INOVIA [10/68] Описание котла](/views2/1072701/page10/bga.png)
- 10 -
ЭКСПЛУАТАЦИЯ
ОПИСАНИЕ КОТЛА
ДИСПЛЕЙ ФУНКЦИЯ
E05 +
Неполадка реле дав-
ления дыма (если уста-
новлено)
E06 +
Поломка датчика NTC1
или NTC2 системы ото-
пления
E07 +
Поломка датчика NTC в
системе горячего водо-
снабжения
E08 +
Неисправность внеш-
него датчика NTC (с за-
данным коэффициен-
том К)
E09 +
Неполадка датчика
дыма (если ус тановлен)
E10 +
Срабатывание датчика
дыма (если ус тановлен)
E11 +
Паразитное пламя
E12 +
Поломка датчика NTC
на возврате
E13 +
Разность температуры
подачи-возврата > 40 K
(если предусмотрено)
E14 +
Отсутствие циркуляции
T >105° C
E14 +
Отсутствие циркуляции
от градиента темпера-
туры (>2K/с)
E20 +
Блокировка электро-
магнитного клапана
EVG
E21 +
Блокировка электро-
магнитного клапана
EVG
E22 +
Блокировка электро-
магнитного клапана
EVG
E23 +
Блокировка электро-
магнитного клапана
EVG
ДИСПЛЕЙ ФУНКЦИЯ
E24 +
Блокировка из-за ано-
мального горения при
розжиге
E25 +
Блокировка из-за ано-
мального горения во
время работы
E69 +
Блокировка из-за
ошибки монтажа элек-
тропроводки
E99 +
Конфигурация котла не
выполнена
L 01
Ограничение NTC пер-
вичного контура в си-
стеме горячего водо-
снабжения
Котел в режиме ожида-
ния, последовательно
загорающиеся тире
символизируют движе-
ние (функция защиты
от замерзания активи-
рована)
В случае неправиль-
ного давления символ
над значением бу дет
мигать.
После достижения не-
обходимого уровня
давления символ горит
еще 15 сек. и гаснет .
Мигает:
повышенное давле-
ние > 2,8 бар ON, 2,6
бар OFF;
среднее давление
0,15 < P < P ON при
увеличении
0,15 < P < (P ON-0,2)
при уменьшении;
критическое давле-
ние
0,00 < P < 0,15 бар
