- 53 -
УСТАНОВКА
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
точек установки, затем снова закрыть воз-
можные ручные устройства выпуска воз-
духа.
• Снять пробку 27, см. Рисунок 6.3, и разбло-
кировать насос, провернув ротор отверт-
кой.
Во время этой операции выпустить воздух
из насоса.
• Закрыть пробку насоса.
• Завершить наполнение системы отопле-
ния.
Выпуск воздуха из установки и насоса необ-
ходимо повторить несколько раз.
• Установить на место переднюю панель кор-
пуса.

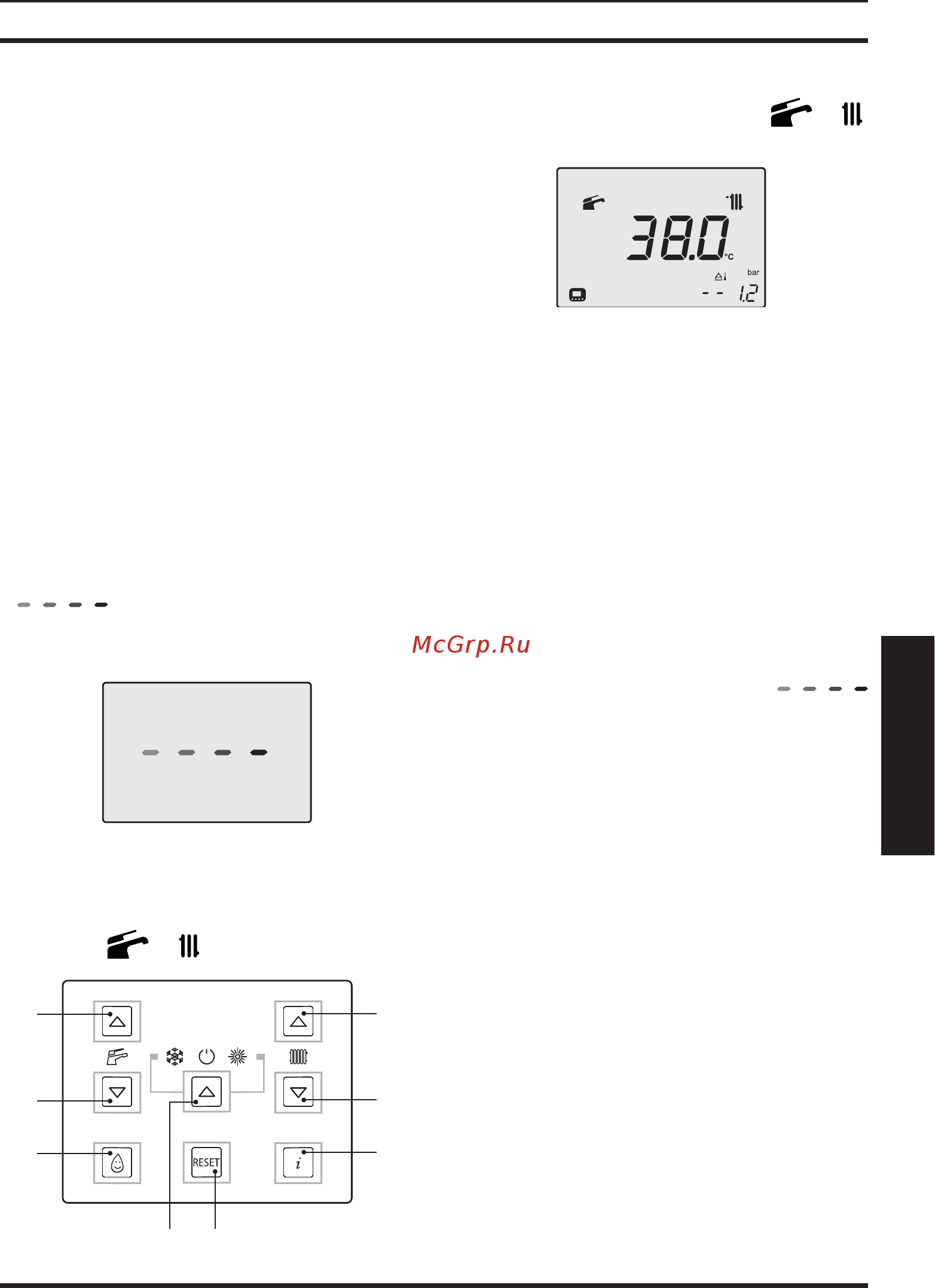

• Подключить котел при помощи двухполюс-
ного выключателя, предусмотренного при
установке. На ЖК-дисплее появится символ
(пос ледовательно загорающиеся
тире, символизирующие движение) (Рису-
нок 6.4).
6.4
• Нажать и удерживать в течение 2 секунд
кнопку 13, пока на дисплее не появятся
символы
и
, см. Рисунок 6.5.
6.5
10
11
12
13 14
15
16
17
На дисплее будет показана температура кот-
ла (первичный контур) и символы
и
(Рисунок 6.6).
6.6
• Открыть газовый кран.
• Убедитесь, что комнатный термостат нахо-
дится в положении "осуществляется ото-
пление".
• Проверить работу котла в режиме горячего
водоснабжения и от опления.
• Проверить давление и расход газа, см. раз-
дел "ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА" на с.
54 данного руководства.
• Выключить котел, нажав и удерживая в те-
чение 2 секунд кнопку 13 (Рисунок 6.5), пока
на дисплее не появится символ
(последовательно загорающиеся тире, сим-
волизирующие движение) (Рисунок 6.4).
• Показать пользователю, как правильно экс-
плуатировать котел, в частности операции:
- включения;
- выключения;
- регулирования.
Пользователь обязан хранить документа-
цию в полном виде и в доступном месте
для возможности консультаций.
