- 38 -

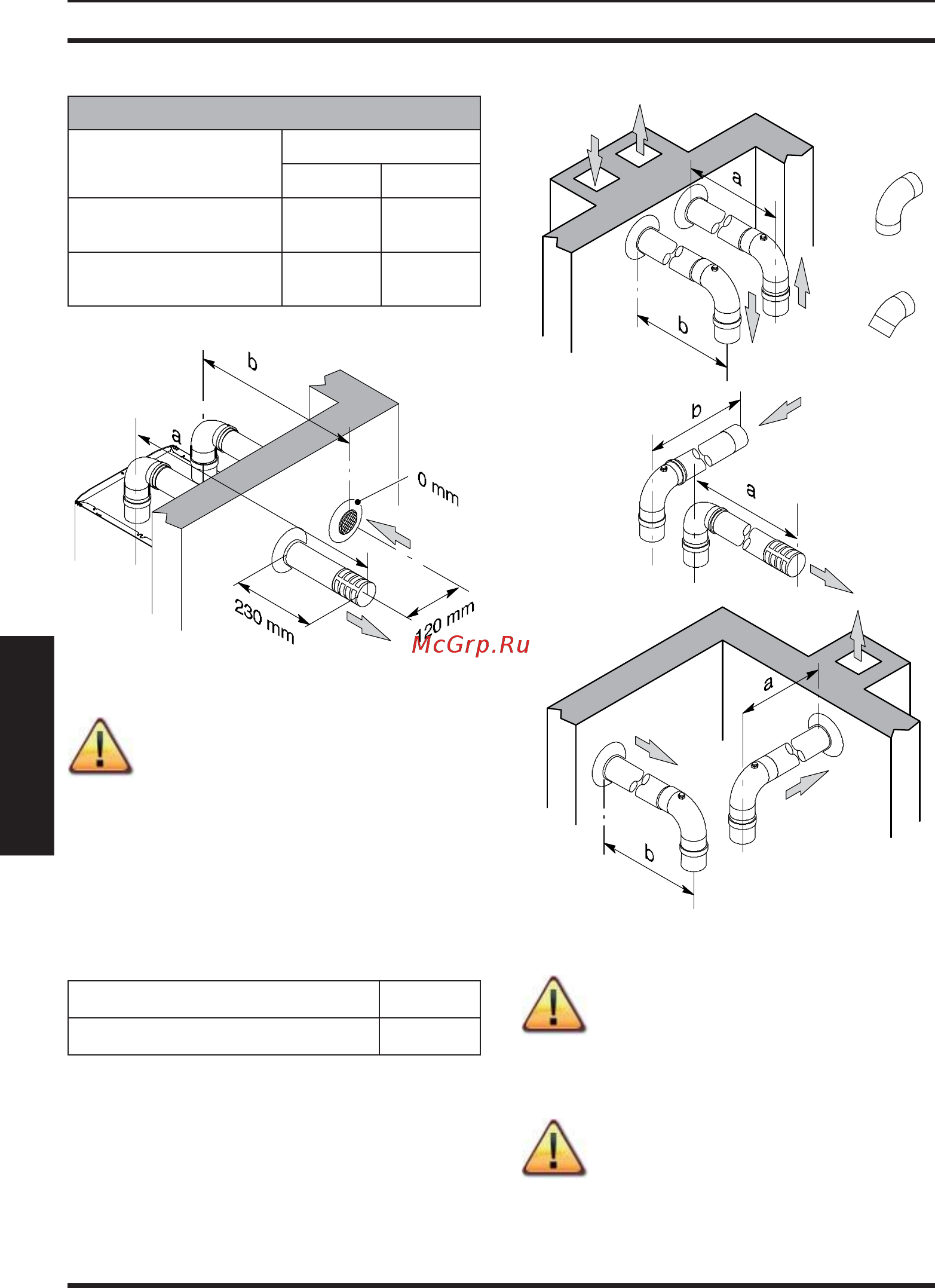

УСТАНОВКА
УСТАНОВКА
5.10
M290.24CM/..
Раздвоенные
ø 80/80 мм
Диафрагма
Дым Воздух
Для длины от 0,5 до
15 м
Ø 38 мм Ø нет
Для длины от 15 до
30 м
Ø 44 мм Ø 50 мм
5.11
C12
Если труба отвода дыма прохо-
дит через стены из легковоспла-
меняющихся материалов, необ-
ходимо ее изолировать по
крайней мере 5 см изоляции.
Предусмотрены также колена 90 ° и 45 ° для
уменьшения общей максимальной длины
труб на:
Для колена 45 ° уменьшение 0,9 м
Для колена 90 ° уменьшение 1,65 м
5.12
90°
45°
C42
C52
C82
Нельзя устанавливать воздухо-
заборник и дымоотвод на проти-
воположных стенах здания (EN
483).
Риск конденсации возникает в
дымоотводах на участках, длина
которых превышает 7 метров.
