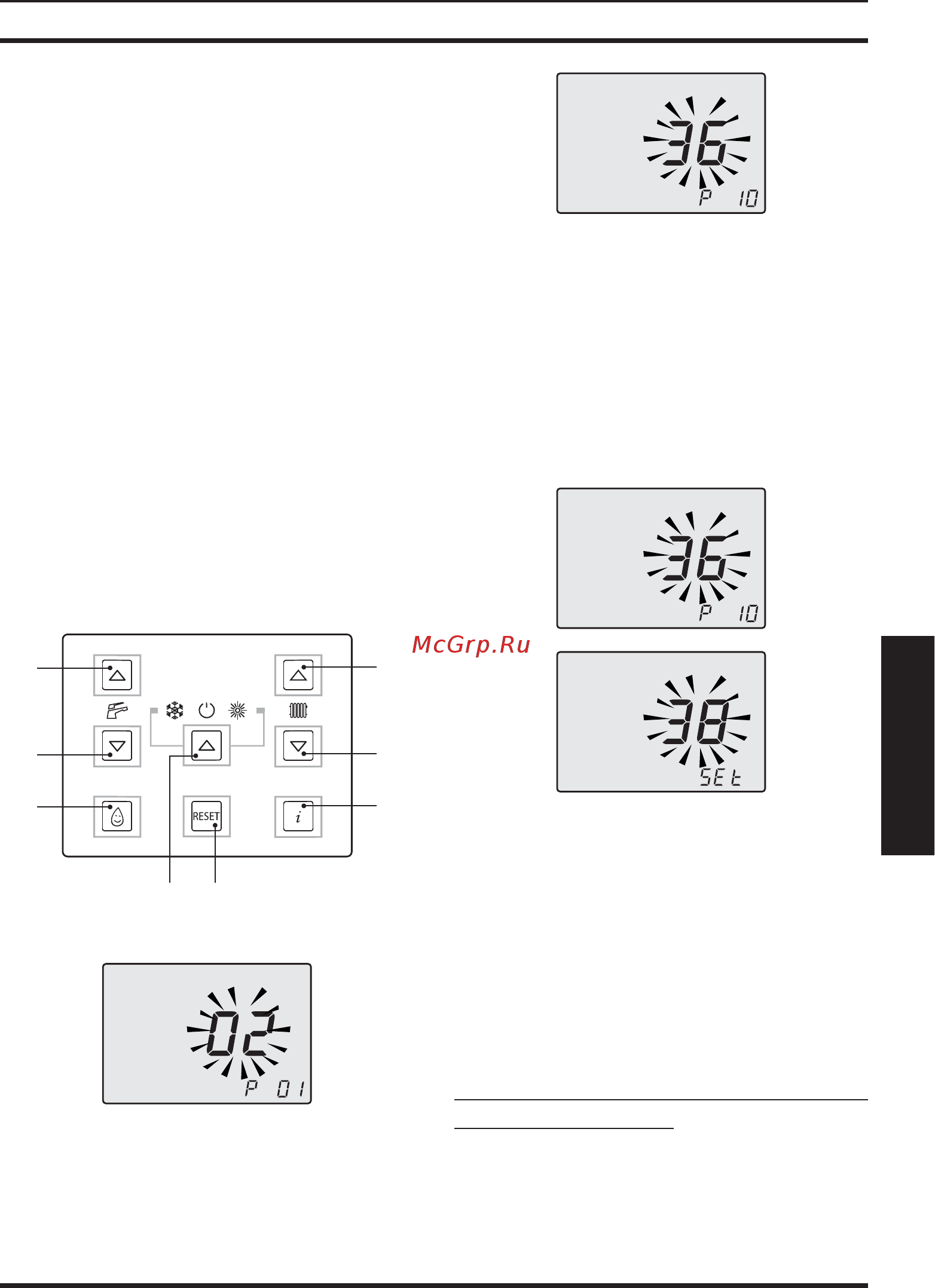

УСТАНОВКА
УСТАНОВКА
5.16 Выбор частоты повторного
включения
Когда котел работает в системе отопления
в режиме включено/выключено, минималь-
ное время между двумя включениями со-
ставляет три минуты (частота повторного
включения).
Этот период можно изменить в режиме про-
граммирования панели управления или
пульта дистанционного управления, устано-
вив минимум ноль и максимум восемь минут.
• Войти в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 13-16-17 (Рисунок 5.43)
до появления на ЖК дисплее кода P01,
который сменяется значением параметра,
указывая на вход в "параметр 01" (Рисунок
5.44).
5.43
10
11
12
13 14
15
16
17
5.44
• Пролистать параметры, используя кнопки
16 и 17 до появления на ЖК-дисплее кода
P10 и значения параметра, которые указы-
вают на вход в "параметр 10" (Рисунок 5.45).
5.45
• При помощи кнопок 10 и 11 можно изме-
нить значение параметра 10 с 00=0 сек. до
100=510 сек. (увеличение или уменьшение
значения на единицу на дисплее соответ-
ствует 5 секундам). Например, 36=180 се-
кундам.
На дисплее поочередно сменяются надпи-
си P10 - SEt (Рисунок 5.46).
5.46
• Чтобы подтвердить внесенное значение,
нажать кнопку 13 (Рисунок 5.43).
• Чтобы выйти, не подтверждая измененное
значение, нажмите кнопку 16 или 17.
• Выход из "режима программирования"
произойдет автоматически через 15 минут
или после отключения от питания.
Программирование с пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ
Установить минимальную паузу между двумя
включениями, когда котел работает в систе-
ме отопления в режиме включено/выключе-
но, можно и в режиме программирования
пульта ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.
