УСТАНОВКА
УСТАНОВКА
5.12 Электрическое подсоединение
пульта дистанционного управ-
ления (дополнительно)
Чтобы подсоединить пульт дистанционного
управления, используйте клеммные колодки
(Рисунок 5.22).
Установка пульта дистанционного управ-
ления исключает установку комнатного
термостата.
Для подключения пульта дистанционного
управления к котлу см. также руководство к
ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.
Необходимо снять электрическую пере-
мычку между “А и В” (Рисунок 5.22).
5.13 Дистанционная активация
внешнего датчика
Работу котла с внешним датчиком необходи-
мо активировать.
Активацию можно произвести посредством
программирования пульта дистанционного
управления (ес ли установлен).

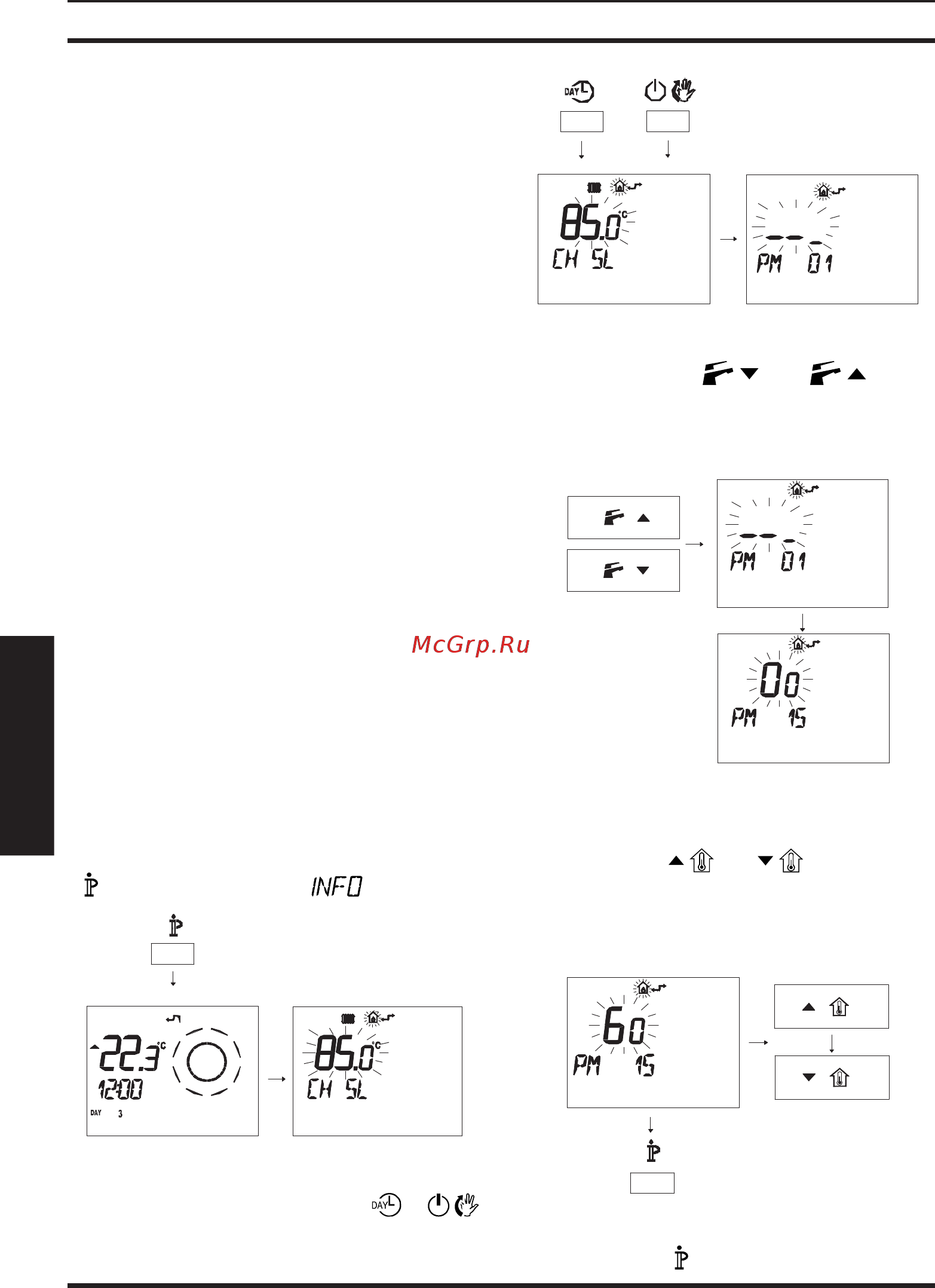

• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим .
5.23
0
21
8
1
21
1 5
6
3
9
Нажмите одновременно кнопки и
, чтобы войти в поле введения настроек (Ри-
сунок 5.24).
5.24
• Нажмите кнопку или
, чтобы
вывести на дисплей параметр "PM15" для
активации внешнего датчика (Рисунок
5.25).
5.25
• Изменяйте заданное значение посред-
ством кнопки
или
до появления
заданного значения 60, подождите, пока
заданная цифра не начнет мигать (Рисунок
5.26).
5.26
Для выхода из режима программирования
нажмите кнопку
.
