- 16 -
ЭКСПЛУАТАЦИЯ
ПОЛЕЗНЫЕ СОВЕТЫ
3 ПОЛЕЗНЫЕ СОВЕТЫ

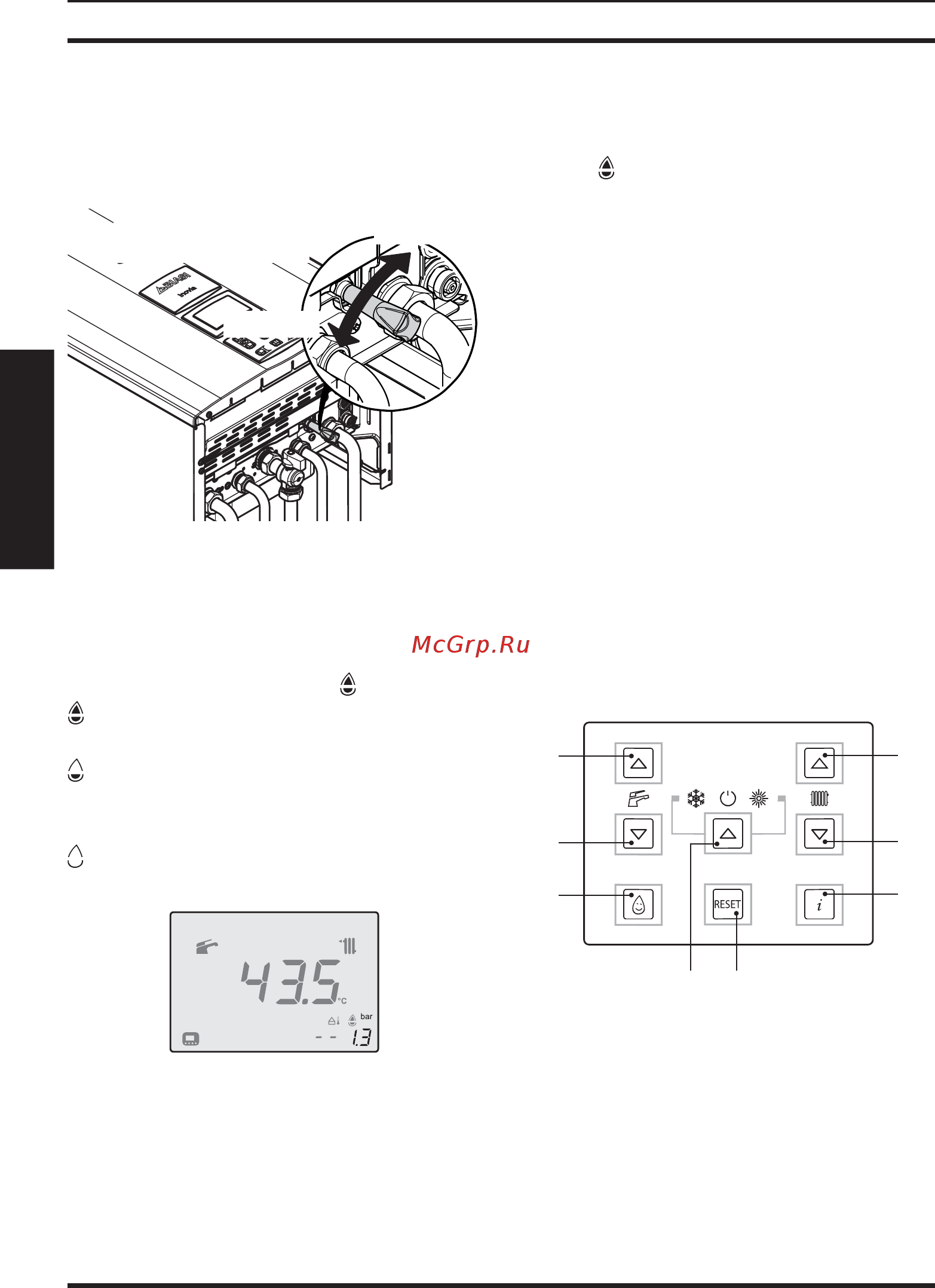

3.1 Наполнение контура отопления
3.1
ОТКРЫТ О
ЗАКРЫТ О
Кран
наполнения контура
отопления
Значение давления всегда показано в пра-
вой нижней части дисплея (Рисунок 3.2).
В случае неправильного давления над зна-
чением будет мигать символ
.
повышенное давление: > 2,8 бар ON, 2,6
бар OFF;
среднее давление:
0,15 < P < P ON при увеличении,
0,15 < P < (P ON-0,2) при уменьшении;
критическое давление (слишком низкое):
0,00 < P <0,15 бар.
3.2
Откройте кран наполнения Рисунок 3.1, рас-
положенный под котлом, и проверьте одно-
временно давление в контуре системы ото-
пления на дисплее. Давление должно иметь
значение от 1 до 1,5 бар (например, 1,3 бар,
Рисунок 3.2).
Завершив операцию, закройте кран напол-
нения и при необходимости выпустите воз-
дух, оставшийся в радиаторах.
Символ
горит в течение 15 сек., потом ис-
чезает.
3.2 Отопление
Чтобы рационально и экономно исполь-
зовать отопление, установите комнатный
термостат. Не перекрывайте радиатор в по-
мещении, где установлен комнатный термо-
стат.
Если радиатор (или конвектор) не греет,
проверьте, нет ли в нем воздуха, и открыт
ли его кран.
Если температура в помещении слишком
высокая, не перекрывайте краны радиато-
ров, а уменьшите температуру отопления
при помощи комнатного термостата или
кнопок 16 и 17 регулировки отопления (Ри-
сунок 3.3).
3.3
10
11
12
13 14
15
16
17
3.3 Защита от замерзания
Защита от замерзания и другие дополни-
тельные сис темы обеспечивают защиту кот-
ла от возможных повреждений в результате
замерзания.
Эта защита не гарантирует защиты всей ги-
дравлической системы.
