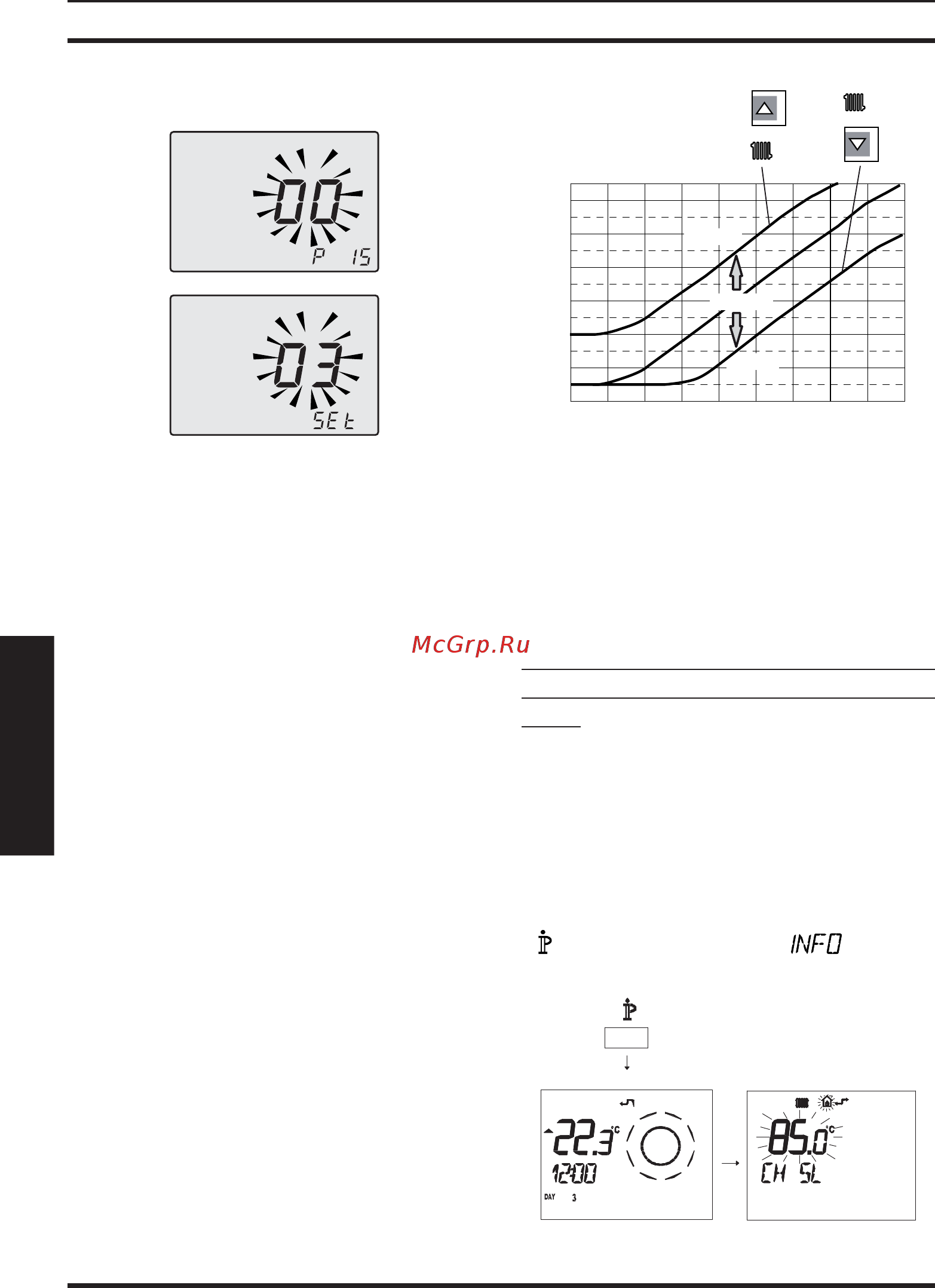

- 46 -
УСТАНОВКА
УСТАНОВКА
На дисплее поочередно появляются над-
писи P15 - SEt (Рисунок 5.31).
5.31
• Чтобы подтвердить внесенное значение,
нажать кнопку 13 (Рисунок 5.28).
• Чтобы выйти, не подтверждая измененное
значение, нажмите кнопку 16 или 17.
• Выход из "режима программирования"
произойдет автоматически через 15 минут.
или после отключения от питания.
С этого момента температура нагнетания в
системе будет изменяться в зависимости от
установленного коэффициента К.
В любом случае, если комнатная температу-
ра слишком низкая или слишком высокая,
можно увеличить или уменьшить температу-
ру отопления на ± 15 °C при помощи кнопок
16 (уменьшение) и 17 (увеличение), см. Рису-
нок 5.28.
5.32
Температура
на выходе °C
20
20 15 10 5 0 -5 -10 -15 -20 -25
30
40
50
60
70
80
-15 °C
+ 15 °C
Внешняя температура °C
K = 1,5
Графики зависимости температуры от изме-
нений, внесенных посредством кнопок 16 и
17, при коэффициенте K 1,5, представляетРи-
сунок 5.33.
Последовательность настройки коэффи-
циента K с пульта дистанционного управ-
ления
Установить коэффициент К можно и в режи-
ме программирования пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ.
• Подключите котел к электропитанию по-
средством двухполюсного выключателя,
предусмотренного при установке.
• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим (Рисунок
5.33).
5.33
0
21
8
1
21
1 5
6
3
9
