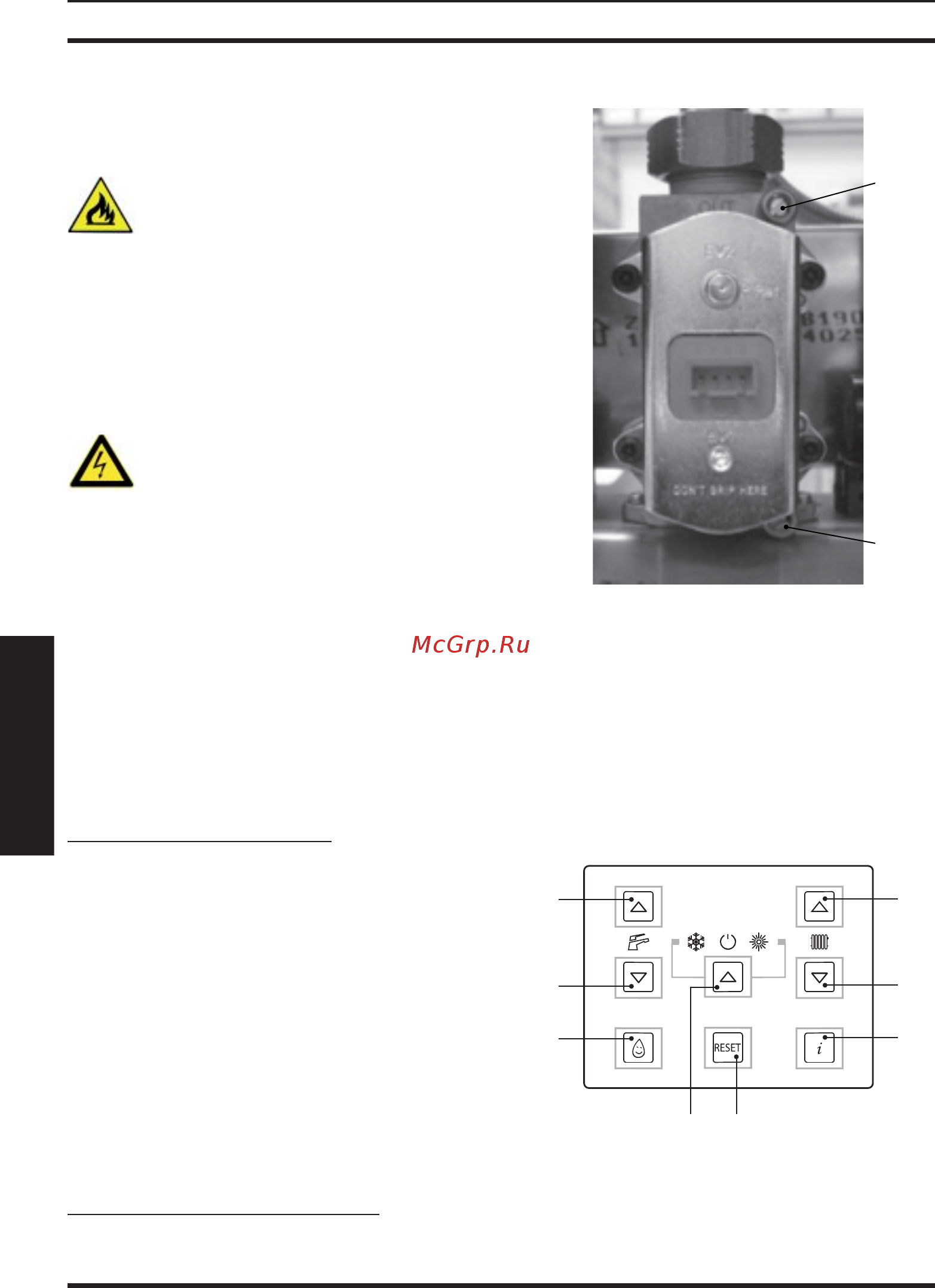

![Biasi INOVIA [54/68] Проверка регулировки газа](/views2/1072701/page54/bg36.png)
- 54 -
УСТАНОВКА
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7 ПРОВЕРКА РЕГ УЛИРОВКИ ГАЗА
7.1 Предупреждение
Измерив давление газа, необхо-
димо тщательно закрыть отво-
ды, использованные для замера
давления.
После проведения всех
операций по регулировке газа
необходимо опломбировать ре-
гулировки к лапана.
Внимание, опасность удара то-
ком!
Во время операций, описанных
в этом разделе, котел находится
под напряжением.
Категорически запрещается
прикасаться к электрическим
частям.
7.2 Операции и установка газа
• Снять переднюю панель корпуса, см. раз-
дел "Снятие внешних панелей" на с. 61.
Проверка давления в сети
Выключив котел (приведя в нерабочее со-
стояние), проверьте давление питания при
помощи отвода 32 см. Рис унок 7.1 и срав-
ните считанное значение со значениями,
приведенными в таблице "Давление газа
на подаче" в разделе "Технические данные
M290.24СM/..." на с. 26 , "Технические дан-
ные M290.28СM/..." на с. 28 и "Техн ические
данные M290.32CM/..." на с.30.
• Тщательно закройте отвод для замера
давления 32 см. Рисунок 7.1.
Проверка давления на горелке
• Откройте отвод для замера давления 32
см. Рисунок 7.1 и подсоедините манометр.
7.1
32
33
• Войдите в "режим программирования",
нажав одновременно и удерживая в те-
чение 10 секунд кнопки 13-16-17 (Рисунок
7.2) до появления на ЖК дисплее кода P01
и значения параметра, которые указыва-
ют на вход в "параметр 01" (Рисунок 7.3).
7.2
10
11
12
13 14
15
16
17
