- 45 -
УСТАНОВКА
УСТАНОВКА

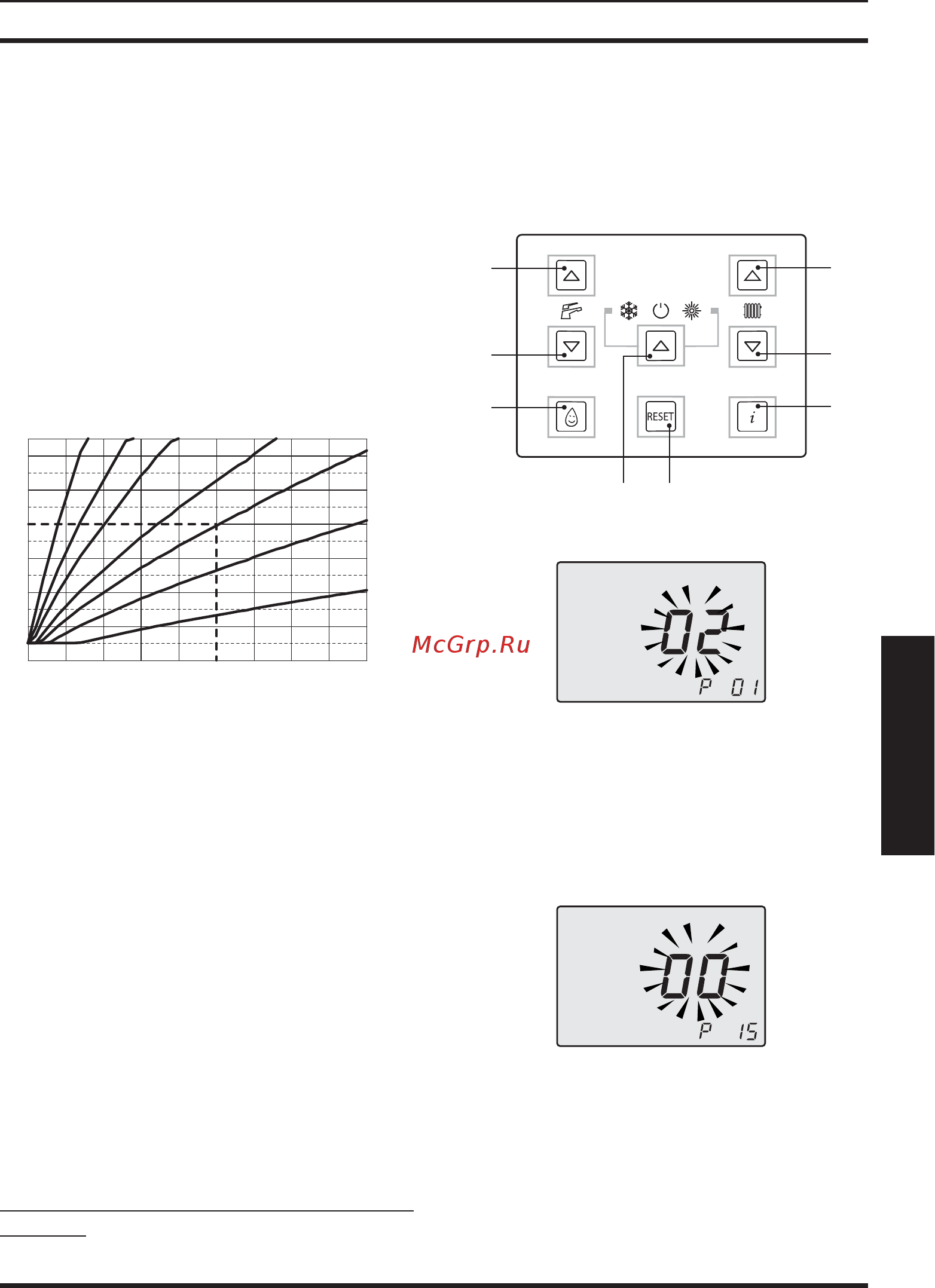

5.14 Настройка коэффициента K
внешнего датчика
В котле установлено значение коэффициента
K, равное нулю, на случай работы без подсо-
единенного датчика.
Если к котлу ПОДСОЕДИНЕН пульт дистан-
ционного управления (дополнительно), см.
Рисунок 5.27.
В этом случае настройка коэффициента K
производится дистанционно.
5.27
Внешняя температура °C
20
20 15 10 5 0 -5 -10 -15 -20 -25
30
40
50
60
70
80
Температура на выходе °C
K=6 K=4 K=3 K=2
K=1,5
K=1
K=0,5
Коэффициент K - параметр, повышающий
или уменьшающий температуру на нагнета-
нии отопления при изменении внешней тем-
пературы.
При установке внешнего датчика, необхо-
димо установить данный параметр в зави-
симости от производительности системы
отопления для оптимизации температуры
нагнетания (Рисунок 5.27).
Например, для обеспечения температуры
нагнетания системы отопления 60 °C при
внешней температуре -5 °C, необходимо
установить коэффициент K на 1,5 (пунктир-
ная линия, см. Рисунок 5.27).
Последовательность настройки коэффи-
циента K
• Войдите в "режим программирования", на-
жав одновременно и удерживая в течение
10 секунд кнопки 13-16-17 (Рисунок 5.28),
до появления на дисплее кода P01 и значе-
ния параметра, кот орые указывают на вход
в "параметр 01" (Рисунок 5.29).
5.28
10
11
12
13 14
15
16
17
5.29
• Пролистать параметры, используя кнопку
16 или 17, до появления на ЖК-дисплее
кода P15 и значения параметра, которые
указывают на вход в "параметр 15" (Рису-
нок 5.30).
5.30
• Используя кнопку 10 или 11, можно изме-
нить значение параметра 15 с минимум 01
до максимум 60 в зависимости от выбран-
ной кривой коэффициента K, см. Рисунок
5.27, (на дисплее показано десятичное зна-
чение коэффициентов К).
