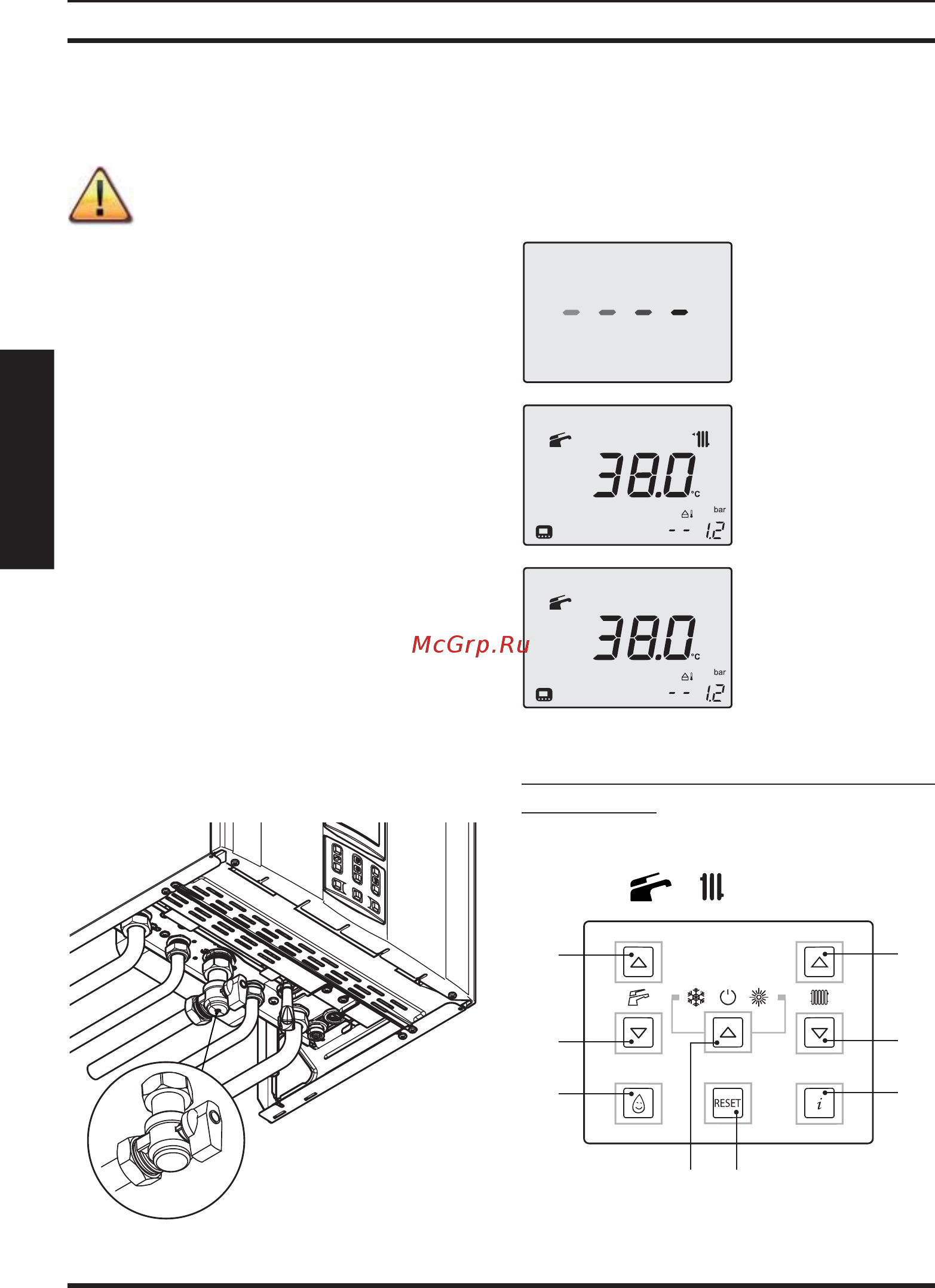

![Biasi INOVIA [12/68] Инструкции по эксплуатации](/views2/1072701/page12/bgc.png)
- 12 -
ЭКСПЛУАТАЦИЯ
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
2 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
2.1 Предупреждение
Убедитесь, что контур системы
отопления наполнен водой соот-
ветствующим образом, даже
если котел используется только
для горячего водоснабжения.
В противном случае необходимо пра-
вильно наполнить контур, см. раздел
"Наполнение контура отопления" на с. 16.
Все котлы оснащены системой защиты от за-
мерзания, которая включается, ес ли темпе-
ратура котла опускается ниже 5 °C, поэтому
отключать ко тел нельзя.
Если кот ел не используется в холодное вре-
мя года, и существует риск замерзания, вы-
полните соответствующие инструкции, см.
раздел "Защита от замерзания" на с. 16.
2.2 Розжиг
• Краны котла, а также краны, предусмо-
тренные при установке, должны быть от-
крыты (Рисунок 2.1).
2.1
Положение
"открыто"
• Подключите кот ел к электропитанию при
помощи двухполюсного выключателя, пред-
усмотренного при установке. На ЖК-дисплее
будет показано состояние котла (последнее
сохраненное в памяти) (Рисунок 2.2).
2.2
Режим ожидания
Последовательно
загорающиеся тире
символизируют
движение
Зима
Лето
Работа в режиме отопления/горячего во-
доснабжения
• Нажать и удерживать в течение 2 секунд
кнопку 13, пока на дисплее не появятся
символы
и
(Рисунок 2.3).
2.3
10
11
12
13 14
15
16
17
• На ЖК-дисплее будет показана темпера-
