УСТАНОВКА
УСТАНОВКА

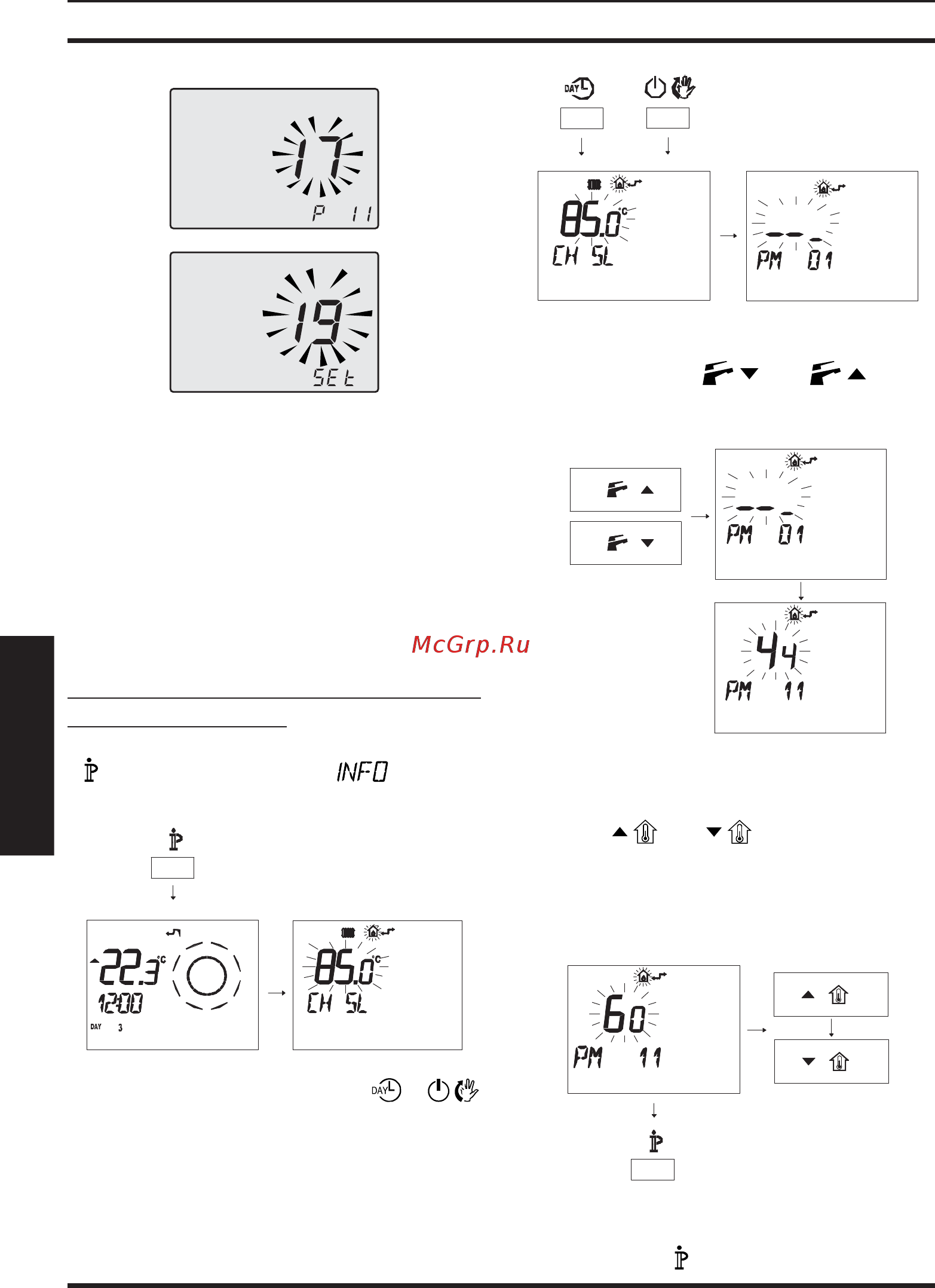

5.38
• Чтобы подтвердить внесенное значение,
нажать кнопку 13 (Рисунок 5.35).
• Чтобы выйти, не подтверждая измененное
значение, нажмите кнопку 16 или 17.
• Выход из "режима программирования"
произойдет автоматически через 15 минут
или после отключения от питания.
Программирование с пульта ДИСТАНЦИ-
ОННОГО УПРАВЛЕНИЯ
• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим (Рисунок
5.39).
5.39
0
21
8
1
21
1 5
6
3
9
Нажмите одновременно кнопки и
, чтобы войти в поле введения настроек (Ри-
сунок 5.40).
5.40
• Нажмите кнопку или , чтобы
вывести на дисплей параметр “PM11" пост-
циркуляции насоса (Рисунок 5.41).
5.41
• Измените заданное значение при помощи
кнопки
или и подождите, пока
заданная цифра не начнет мигать (Рисунок
5.42). Каждое изменение в сторону увели-
чения или уменьшения соответствует 1 се-
кунде.
5.42
Для выхода из режима программирования
нажмите кнопку
.
