Biasi INOVIA [40/68] Установка
![Biasi INOVIA M290.32CM/T [40/68] Установка](/views2/1072701/page40/bg28.png)

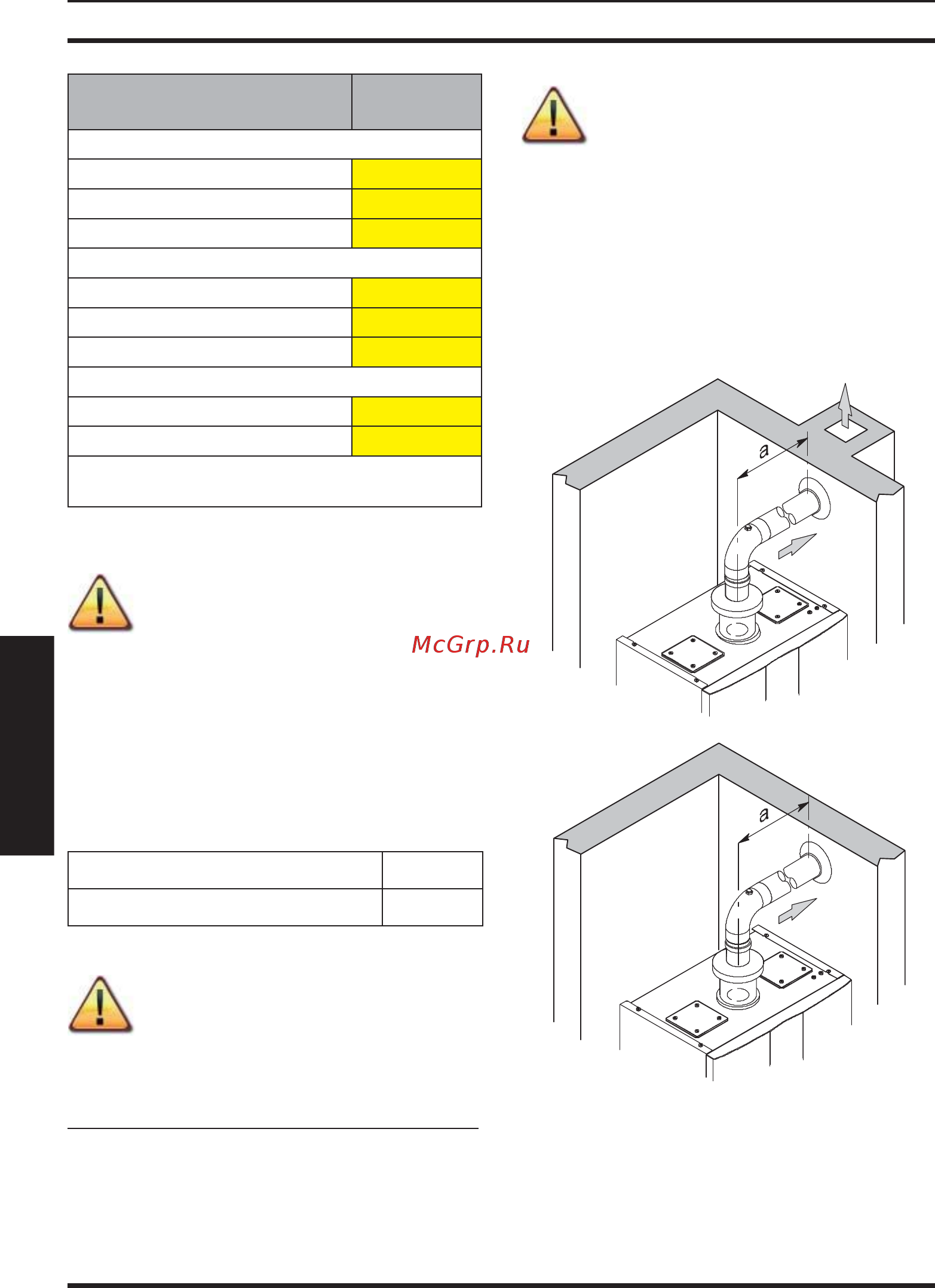

- 40 -
УСТАНОВКА
УСТАНОВКА
5.15
Коаксиальные Ø 80/125 мм
(Дымоотвод через крышу)
Диафрагма
M290.24CM/..
Для длины от 0,5 м до 2 м ø xx мм
Для длины от 2 м до 5 м ø xx мм
Для длины от 5 м до 8,5 м -
M290.28CM/..
Для длины от 0,5 м до 1,5 м ø xx мм
Для длины от 1,5 м до 6,5 м ø xx мм
Для длины от 6,5 м до 8,5 м -
M290.32CM/..
Для длины от 0,5 м до 4 м ø xx мм
Для длины от 4 м до 6 м -
При длине, превышающей 1 метр, необходимо
установить устройство для сбора конденсата
При установке или снятии диа-
фрагмы необходимо выполнить
инструкции этого раздела. Диа-
фрагму необходимо располо-
жить следующим образом, см.
Рисунок 5.7.
Предусмотрены также коаксиальные колена
Ø 80/125 мм 90 ° и 45 ° для уменьшения об-
щей максимальной длины труб на:
Для колена 45 ° уменьшение 0,5 м
Для колена 90 ° уменьшение 1 м
При длине, превышающей 1
метр, необходимо установить
устройство для сбора конденса-
та.
Комплект отвода ТИПА B22 (Рисунок 5.16)
Данный тип дымоотвода производит забор
необходимого воздуха горения непосред-
ственно в помещении, где установлен котел,
и выводит продукты сгорания наружу; он мо-
жет быть настенным или трубным.
В помещении, где установлен ко-
тел, необходимо предусмотреть
необходимый воздухозаборник
для обеспечения притока возду-
ха горения и проветривания по-
мещения.
Для эффективной работы минимальный воз-
духообмен должен составлять 2 м
3
/ч на 1 кВт
тепловой мощности.
5.16
B22
Для достижения максимальной допустимой
длины в наличии имеются удлинители.
